Solidworks工程图如何使用,替换图纸格式模板文件

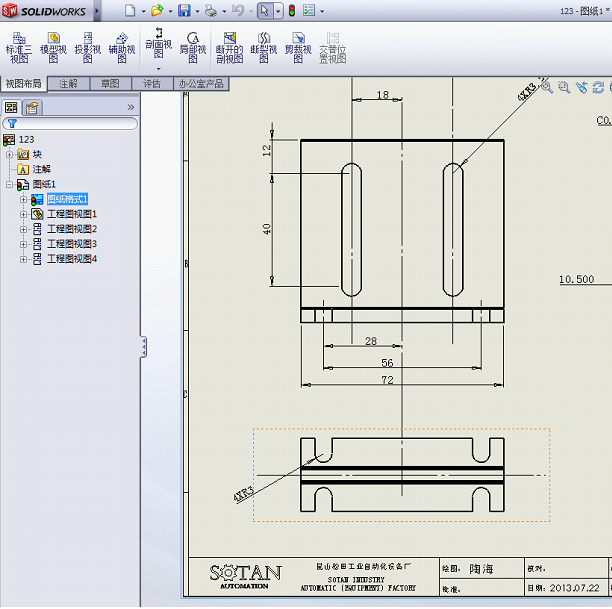

1 如果你有了图纸模板(SLDDRW文件),比如下面的这个文件,则以后把零件的三维图拖放到里面就可以了。注意,这是最简单,最有效的方法,后面另存为的slddrt文件不好使,所以还不如把模板文件另存为SLDDRW格式,一个普通图纸,要生成工程图了把零件拖过来,然后另存为。

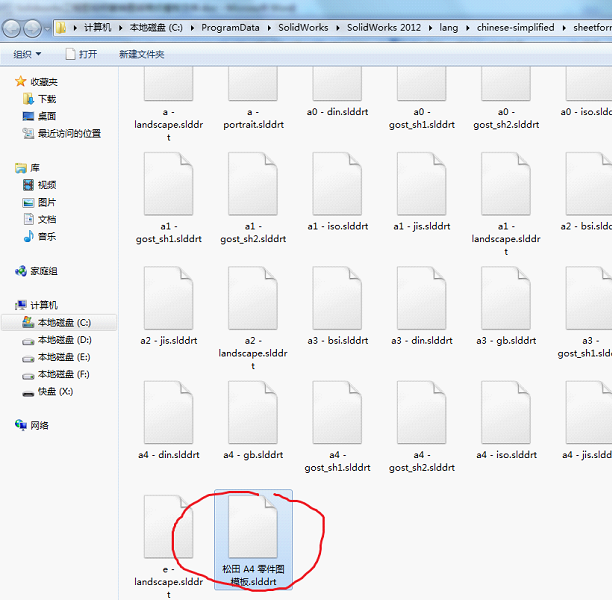

2 如果你是以前的图纸模板,想换成新的图纸模板,则先要把图纸模板放到Solidworks的模板目录下,路径为:C:\ProgramData\SolidWorks\SolidWorks 2012\lang\chinese-simplified\sheetformat,可以是中文名的图纸模板

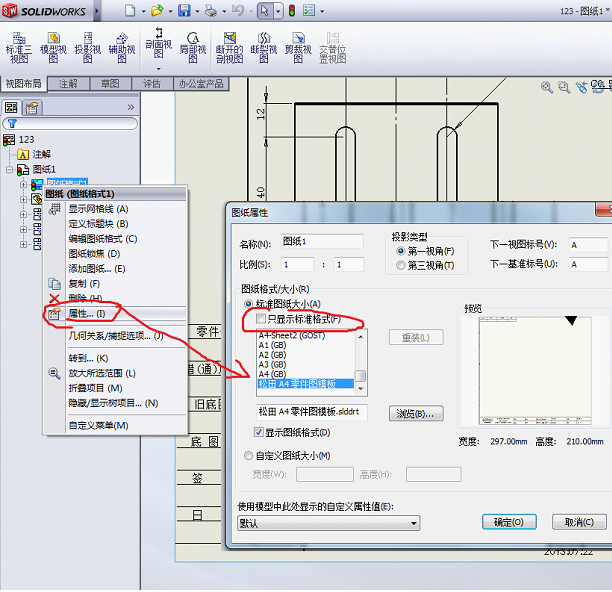

3 然后右击当前工程图的图纸格式,点击"属性",然后取消勾选"只显示标准格式",选择到你要的图纸模板

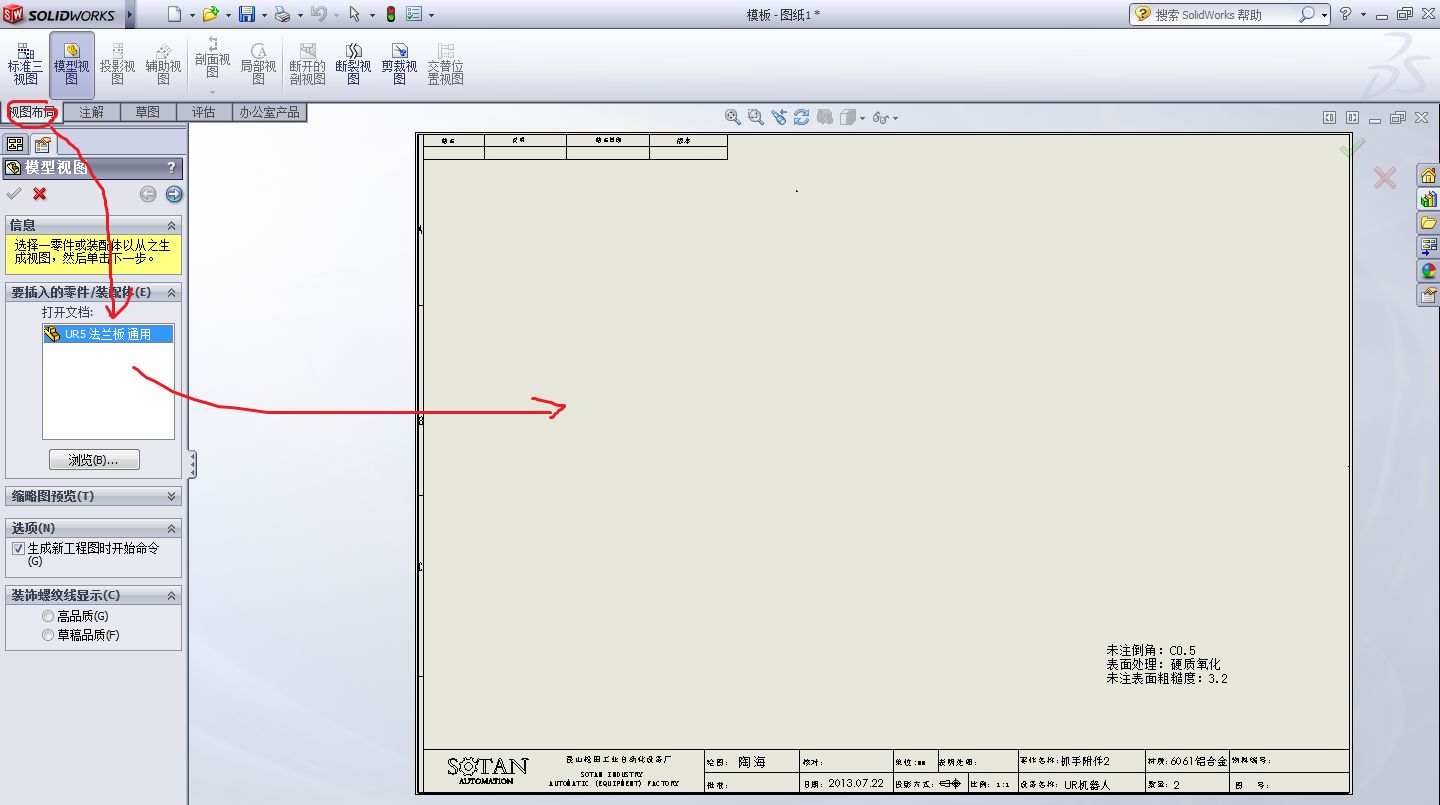

4 最后效果如下图所示



5 你在后续的新建中也可以直接调用这个模板,但是标注的信息都没了!!!所以不如第一种方法
