本文通过在三维空间中放置三个不同颜色的点光源，使用MATLAB编程计算每个像素点到光源的距离，并将距离的倒数作为光的强度，最终生成了一幅展示光强分布的图像。

这里我用的空间是x向右为正，y向下为正，z向屏幕里面为正。相当于标准右手系绕x轴旋转了180度。

将三个点光源放在

r = [0.3,0,0.5];
g = [0.3,-0.5*cos(pi/6),-0.5*sin(pi/6)];
b = [0.3,0.5*cos(pi/6),-0.5*sin(pi/6)];

这三个位置上，向四周发射光线，取光线到y-z平面的模的倒数作为光的强度。

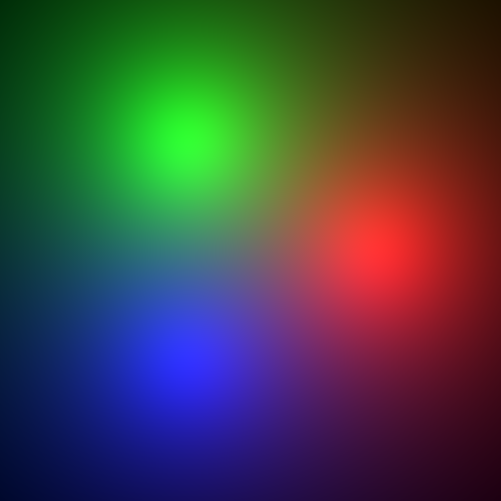

图像如下：

程序如下：

clear all;
close all;
clc;

r = [0.3,0,0.5];
g = [0.3,-0.5*cos(pi/6),-0.5*sin(pi/6)];
b = [0.3,0.5*cos(pi/6),-0.5*sin(pi/6)];
imgr1=[];imgr2=[];
imgg1=[];imgg2=[];
imgb1=[];imgb2=[];
for y=-1:0.004:1
   imgr1=[];imgg1=[];imgb1=[];
   for z=-1:0.004:1
       pm=[0,y,z];
       lightr=pm-r;
       lightg=pm-g;
       lightb=pm-b;
       imgr=1/norm(lightr);
       imgg=1/norm(lightg);
       imgb=1/norm(lightb);

       imgr1=[imgr1 imgr];
       imgg1=[imgg1 imgg];
       imgb1=[imgb1 imgb];
   end
   imgr2=[imgr2;imgr1];
   imgg2=[imgg2;imgg1];
   imgb2=[imgb2;imgb1];
end

[h w]=size(imgr2);

img=zeros(h,w,3);
img(:,:,1) = mat2gray(imgr2);
img(:,:,2) = mat2gray(imgg2);
img(:,:,3) = mat2gray(imgb2);
imshow(img)
imwrite(img,'img.png')
