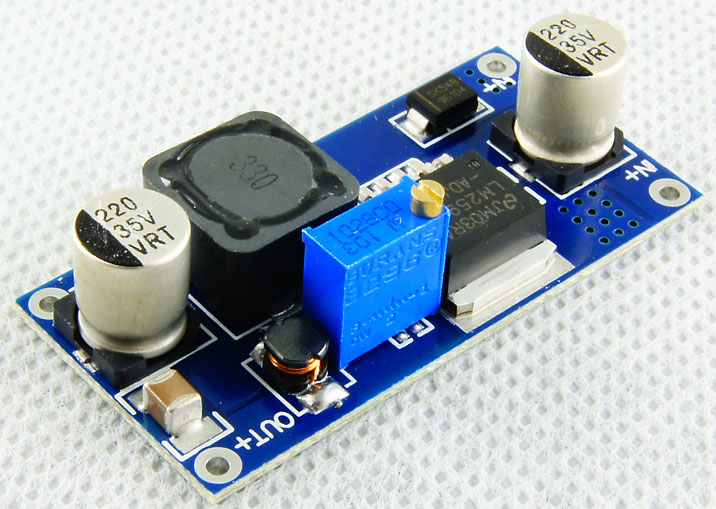

【电源】低纹波版LM2596

基本属性
模块性质: 非隔离降压（BUCK）
整流方式: 非同步整流
输入电压: 4V-35V
输出电压: 1.25-30V
输出电流: 3A(最大)
转换效率: 92%(最高)
开关频率: 150KHz
输出纹波: 5mV
负载调整率: ±0.5%
电压调整率: ±2.5%

产品特点：
★ 模块使用国产优质的LM2596芯片，效率高(最高92%)，同时发热量小，能很轻松上到3A以上电流，但   是当使用3A电流的时候芯片会比较热，建议加散热片使用，或者用在低于2.5A的场合使用。
★ 本模块使用低ESR的原装三洋滤波电容，原装的村田叠成陶瓷电容可以使纹波电压低至5mV,完全能和   线性电源媲美！
★ 本模块使用机器贴片，回流焊接，同时每个模块出货前都经过两个小时的老化测试，确保高可靠性。

应用范围
★ 需要大电流稳压的嵌入式系统，
   在这种系统里如果用传统7805/7808/7812系列的线性稳压电路，由于线性稳压电路效率低，导致稳压   芯片发热厉害，从而对系统的可靠性造成很大影响，本模块是开光式的降压模块，效率最高达到92%     ，可以非常简便的用在这些系统里面
★ 需要使用低纹波的供电系统，
   可以适用于一些例如传感器供电，单片机系统供电等对电源纹波的要求很高的场合



电源模块作者QQ：369896542
