定点数的表示

视频链接地址：

https://www.bilibili.com/video/BV1BE411D7ii?from=search&seid=6420326887479343502

前言

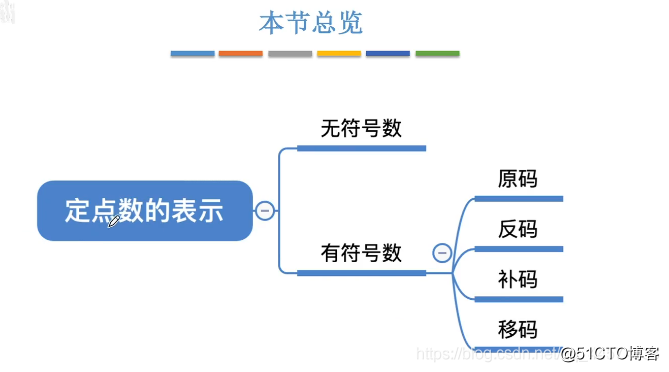

在本篇中，你将掌握

原码、反码、补码、移码的定义和范围

原码、反码、补码、移码的转换

定点数：小数点的位置固定 ——常规技术

浮点数：小数点的位置不固定 ——科学计数法

1 无符号数

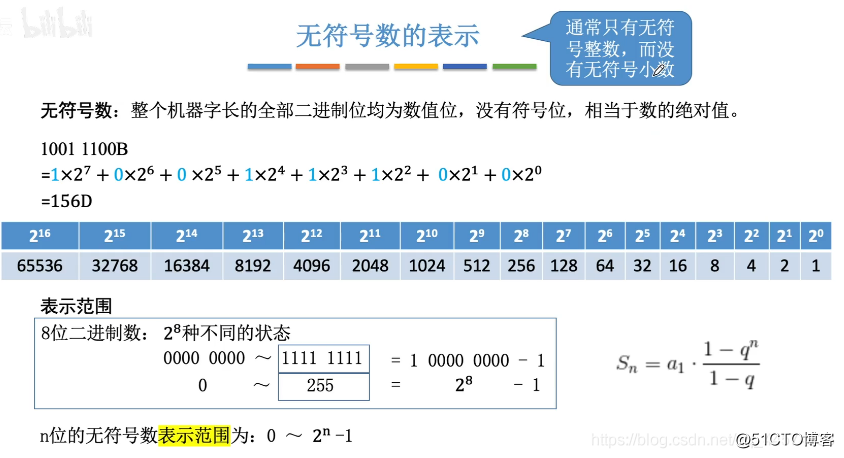

无符号数：整个机器字长的全部二进制位均为数值位，没有符号位，相当于数的绝对值。且通常只考虑无符号整数

2 有符号数

2.1 原码

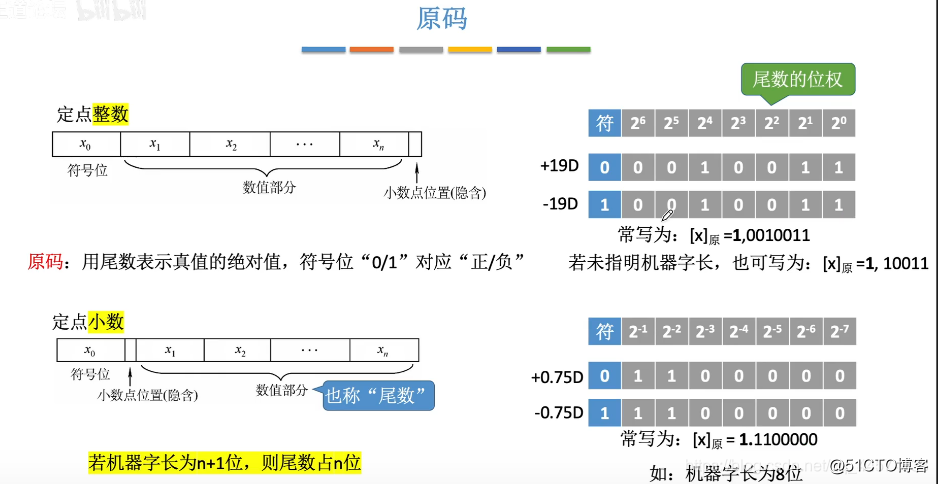

原码的表示，分成定点整数和定点小数：

定点整数：符号位 + 数值部分(尾数)，如 +5通常写为0,101(假设机器字长是4位)

定点小数：符号位 + 数值部分(尾数)，如 -0.5通常写为1,100(假设机器字长是4位)

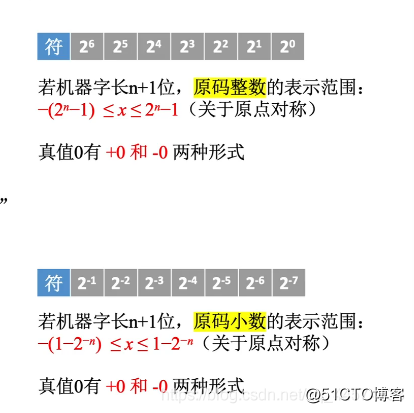

其表示范围如上图，对于机器字长为n+1位，原码整数可以表示的范围为：

0

至

2

0

+

2

1

+

2

2

+

.

.

.

+

2

n

−

1

=

2

n

−

1

(

不

考

虑

符

号

位

)

0至2^0+2^1+2^2+...+2^{n-1}=2^n-1 (不考虑符号位)0至20+21+22+...+2n−1=2n−1(不考虑符号位)

原码小数可以表示的范围为：

0

至

2

−

1

+

2

−

2

+

.

.

.

+

2

−

(

n

)

=

1

−

2

−

n

(

不

考

虑

符

号

位

)

0至2^{-1}+2^{-2}+...+2^{-(n)}=1-2^{-n} (不考虑符号位)0至2−1+2−2+...+2−(n)=1−2−n(不考虑符号位)

且真值0有 +0和-0的两种形式

2.2 反码

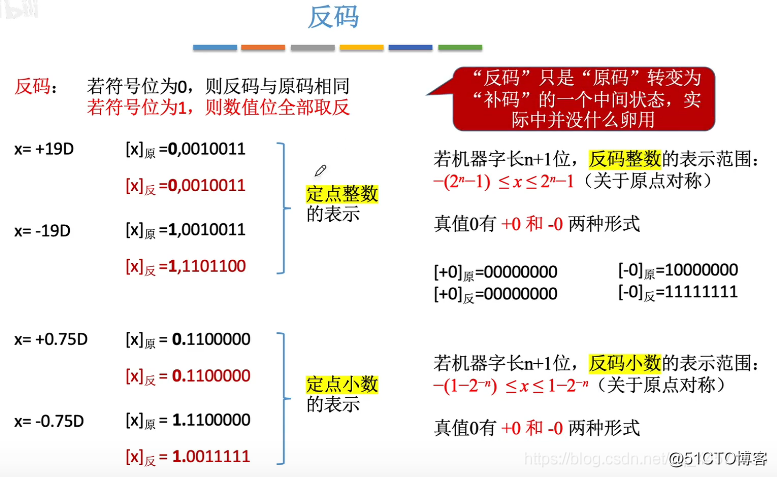

反码：

若符号位为0，则反码与原码相同

若符号位位为1，则数值位全部取反

反码只是求补码的一个过程，其表示和范围如上图，不再阐述。

2.3 补码

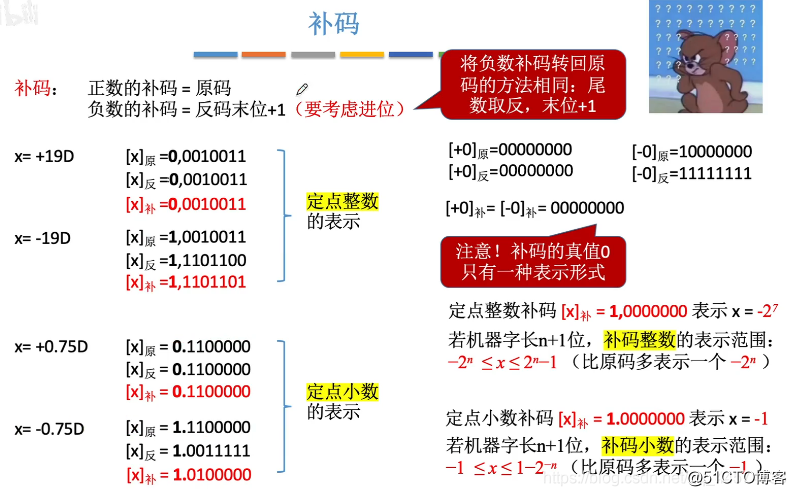

补码：

正数的补码 = 原码

负数的补码 = 反码末位 + 1(要考虑进位)

注意：补码的真值0只有一种表示形式了，且规定

定点整数1,0000000表示 −

2

7

-2^7−27，也因此定点整数的补码的范围为

−

2

n

至

2

n

−

1

-2^n至2^n-1−2n至2n−1

定点小数1.0000000表示−

1

-1−1，定点小数的补码的范围为

−

1

至

1

−

2

−

n

-1至1-2^{-n}−1至1−2−n

而将补码转为原码的操作，对于正数 原码 = 补码，对于负数：尾数取反，末位+1

2.4 移码

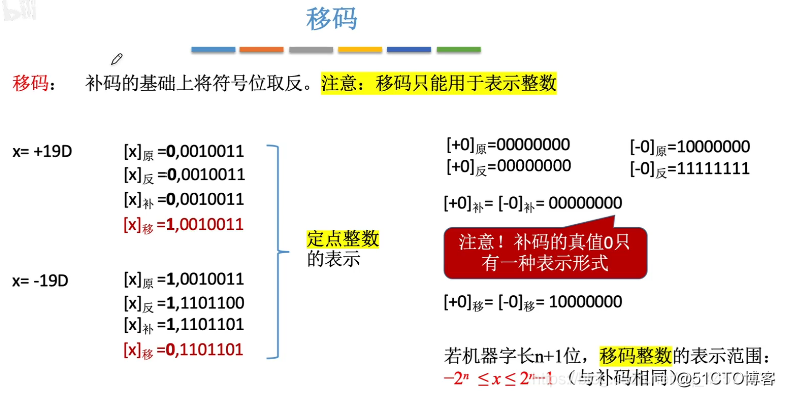

移码：补码的基础上将符号位取反。注意：移码只能用于表示整数

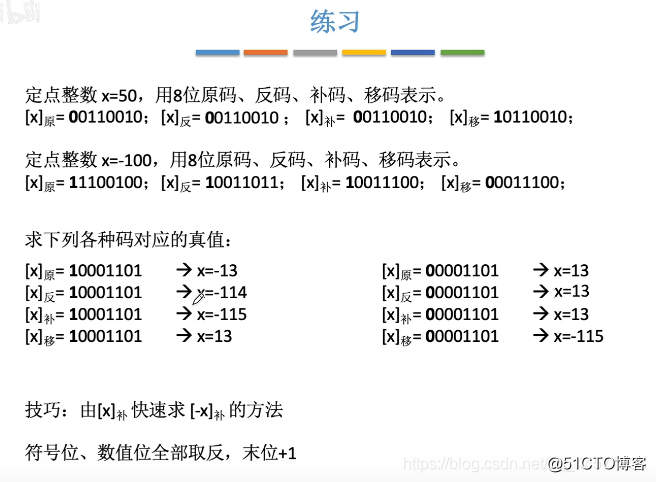

练习：

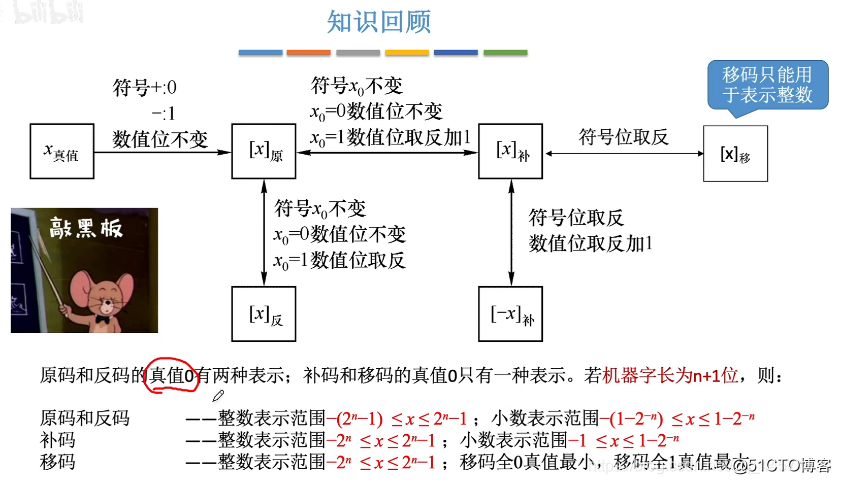

3 小结

本篇重点：

(1)原码、反码、补码、移码的定义和范围

(2)原码、反码、补码、移码的转换

本篇较为重点，需要自行计算掌握。
