文|CAD自学网，作者：摩尔

不知道有没有童鞋遇到过这样的问题，明明选中发现有两条线，为什么删除重复线条的命令OVERKILL就删除不了，不就是输入命令，选中，点确定吗。 有强迫症的设计，应该都有过这样的经历：明明绘制两条直线的时候，两条直线选择的同一起点，但是放大的时候发现起点却是错开的，并未相交。这是因为软件在识别点的时候本身就存在误差。 那么，两条重复的线段在我们肉眼是完全重复的，但在软件的代码识别中，其实并没有完全重复。所有就会发生OVERKILL操作后，却出现重复线条删除失败的结果。所以，很简单，就是把这个误差范围放大。

实例：

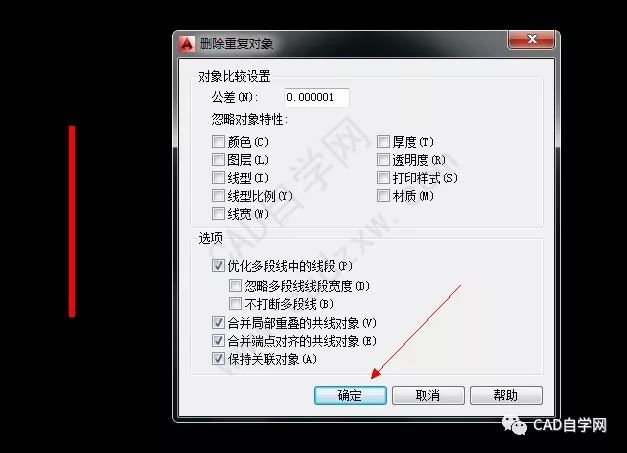

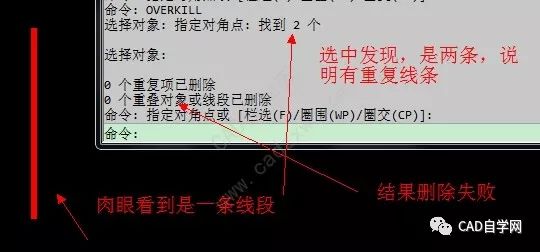

命令行输入OVERKILL，选中对象，跳出对话框，点确定。完成。会发现最终结果，明明有重复线条，却没被删除。

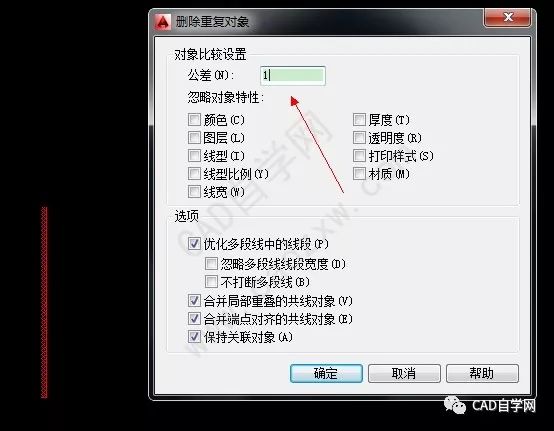

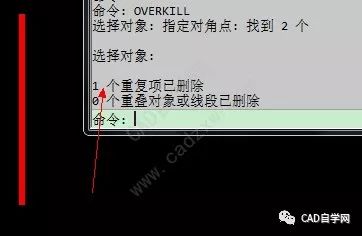

再次操作，在跳出的对话框中，将公差值改为1。结果操作成功。公差值就是误差，越大，说明不完全重复的可能性越大。

下次发现失灵的时候，调一下公差值即可。

写在最后：

1、OVERKILL命令只存在于2010CAD以上版本(不包含2010CAD)。

2、OVERKILL不存在自定义快捷键的文档pgp。所以要想用这个命令，一种是选择记住命令全称，一种是选择用录制宏定义快捷方式。一般命令都是有工具栏图标的，但是不常用的可能不会出现在菜单栏中。

3、之前写问题的时候，总会提起帮助文档，帮助文档就是所谓的说明书，只要你细看，稍微思考一下，都是能找到解决办法的。比如你看到OVERKILL公差值一栏时，你不知道数值代表什么意思。看看帮助文档，一目了然。有的童鞋可能说了，有些版本的CAD帮助文档联网才行，没网怎么办。办法总比问题多，下一篇说说你的问题怎么去找相应的命令，没有帮助文档，也可以找到。
