　　一、背景

其实这个问题在上学时候的课本里都能找到答案，我学他也是通过课本学的。但是问老王关于方位角，坐标推算的的人确实不少。老王觉得回答每一个问问题的人，太累，故在测量空间整理出了这一篇文章。希望能帮到那些出学着，或者急用的同志们。

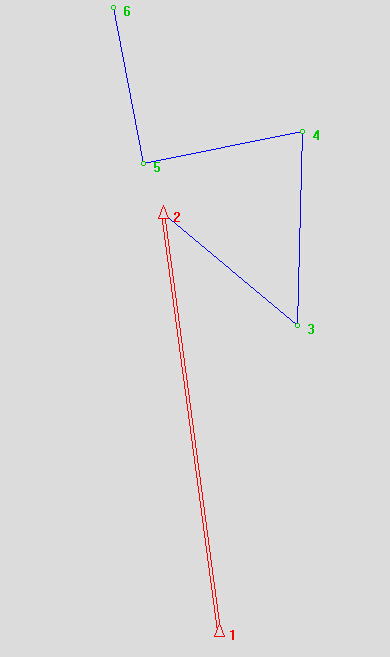

某工程支导线的实例数据：

已知点02,532303.342000,524302.163000
已知点01,533026.604000,524203.776000

方位角度
点号   角度       距离
2,3,317.313530,302.369000
3,4,51.531350,335.261000
4,5,77.080600,280.599000
5,6,270.060700,274.546000

　　二、手工计算支导线方位角并推算出个点坐标

需要计算器一个（我用的是卡西欧fx-5800p）

掌握公式：

　　当水平角为左角时，
　　α前=α后+β左-180度当算出的角度为负值时，加360度转换为正角。
　　当水平角为右角时，
　　α前=α后-β右+180度当算出的角度为负值时，加360度转换为正角。

　　坐标推算坐标增量

　　x=x1+Δx ΔxAB=S*cosα
　　y=y1+Δy ΔyAB=S*sinα

在本子上面手工计算

用卡西欧fx-5800p支导线程序计算

将下面的支导线程序输入到卡西欧fx-5800或者9860里面,按照我《5天学会卡西欧fx-5800p之实例程序输入演示（中级）》里面的演示进行输入，调试运行，计算。

Lbl 2:?N:?E:?A:?B:?D:?F:

pol(N-A,E-B):

N+D*cos(J-180+F)→X:

E+D*sin(J-180+F)→Y:

"X=":X▷

"Y=":Y▷

Goto2
注解：N 测站点的 X轴坐标 E测站点的 Y轴坐标 A后视点的 X轴坐标 B后视点的 Y轴坐标 D测站点到待测点的距离

F后视点到待测点的夹角 X待测点的 X轴坐标 Y 待测点的 Y轴坐标
