在测量工作中，当观测视线被遮挡时，常使用前方交会法来确定待定点坐标。该方法涉及从两个已知点测量到待定点的水平角，以此计算待定点的精确位置。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

测量工作中，我们常常会遇到待测点被障碍物遮挡住观测视线而无法进行观测的情况。这时候我们就需要特殊的交会计算方法对待定点进行特别的观测。

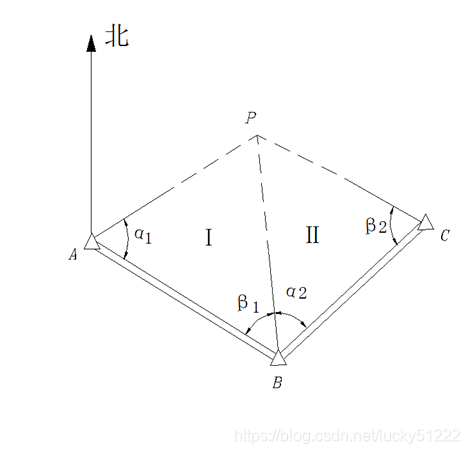

前方交会又称为测角交会，是指从相邻两个已知点向待定点观测两个水平角，用以计算待定点的坐标。

在这里插入图片描述

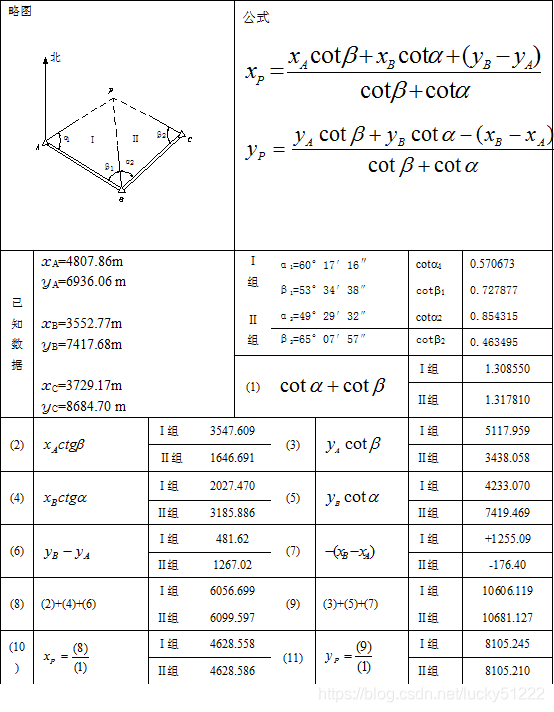

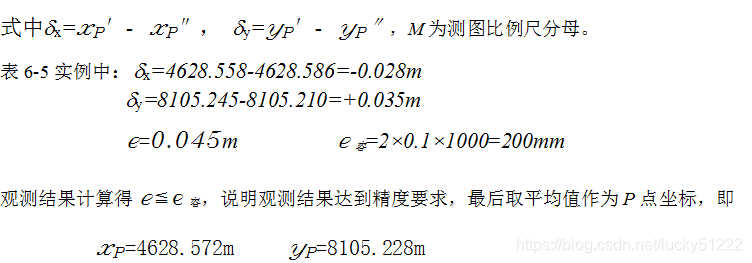

完整计算过程：

在这里插入图片描述在这里插入图片描述)

在这里插入图片描述
