配置静态路由并实现两台PC机之间的互通

一、实验环境

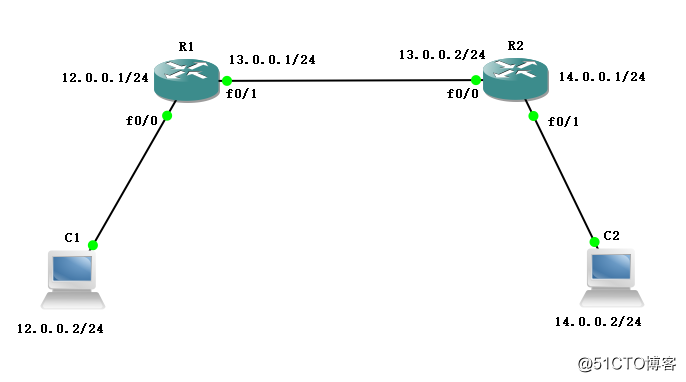

两个路由器和两台PC机，并且实现两台PC机之间的互通，如下图

二、操作脚本

1.在路由器R1中

R1#config terminal

R1(config)#interface fastEthernet 0/0

R1(config-if)#ip add 12.0.0.1 255.255.255.0

R1(config-if)#no shut

R1(config-if)#int f0/1

R1(config-if)#ip add 13.0.0.1 255.255.255.0

R1(config-if)#no shut

R1(config-if)#exit

R1(config)#ip route 14.0.0.0 255.255.255.0 13.0.0.2

R1(config)#do show ip int b

R1(config)#do show ip route

2.在路由器R2中

R2#conf t

R2(config)#int f0/0

R2(config-if)#ip add 13.0.0.2 255.255.255.0

R2(config-if)#no shut

R2(config-if)#int f0/1

R2(config-if)#ip add 14.0.0.1 255.255.255.0

R2(config-if)#no shut

R2(config-if)#ex

R2(config)#ip route 12.0.0.0 255.255.255.0 13.0.0.1

R2(config)#do show ip int b

R2(config)#do show ip route

3.在VPCS中

VPCS[1]> ip 12.0.0.2 12.0.0.1

VPCS[1]> 2

VPCS[2]> ip 14.0.0.2 14.0.0.1

VPCS[2]> ping 12.0.0.2

三、实验操作步骤示图

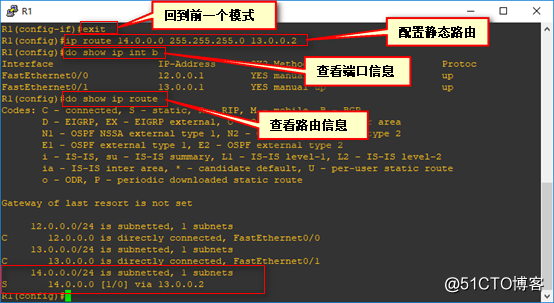

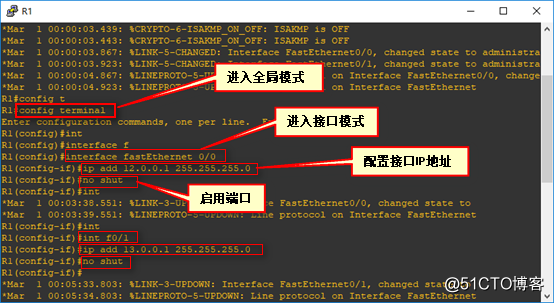

1.在路由器R1中

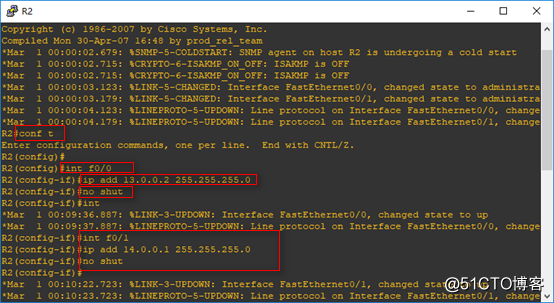

2.在路由器R2中

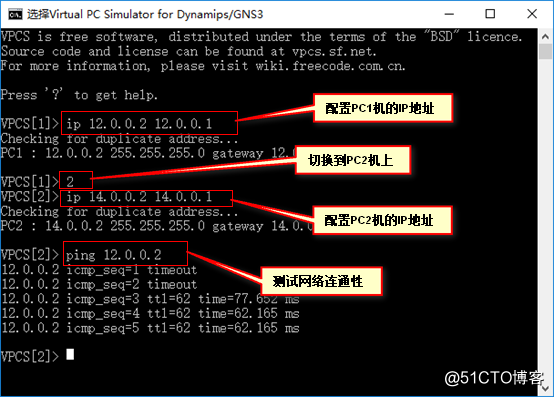

3.在VPCS中

四、实验结果

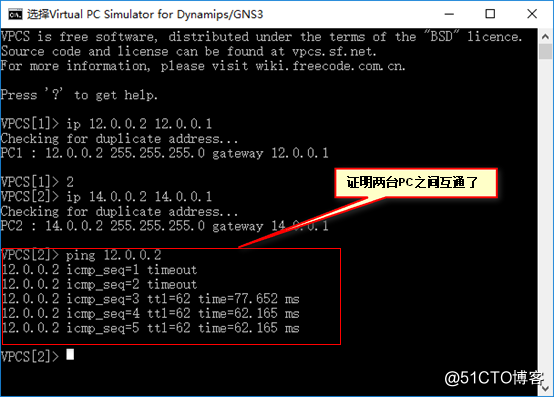

两台PC机之间能互相ping通。
