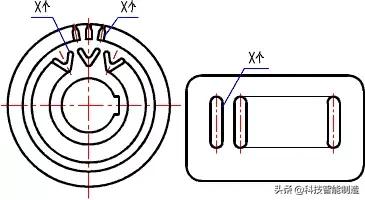

1、当物体具有若干相同结构(齿、槽等)，并按一定规律分布时，只需画出几个完整的结构，其余用细实线连接，并注明结构的总数。

(a) (b)

相同结构与简化画法

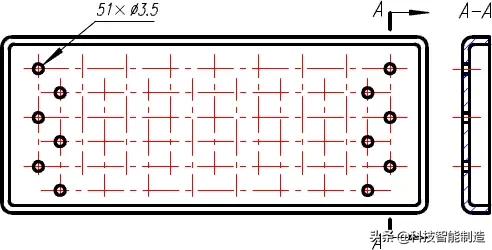

2、若干直径相同且成规律分布的孔(圆孔、螺孔、沉孔等)，可以仅画出一个或几个，其余只需用中心线表示其中心位置，在图中标注孔的尺寸时应注明孔的总数。

有规律分布的孔的简化画法

3、网状物、编织物或物体上的网纹、滚花部分，可在轮廓线附近用细实线示意画出，并在图上或技术要求中注明这些结构的具体要求。

网纹简化画法

4、当图形不能充分表达平面时，可用平面符号(两相交的细实线)表示。

用平面符号表示平面

5、物体上较小的结构，如在一个图形中已表达清楚时，其它图形可简化或省略。图中主视图上省略了两个小圆，俯视图也简化了相贯线。

小结构的简化

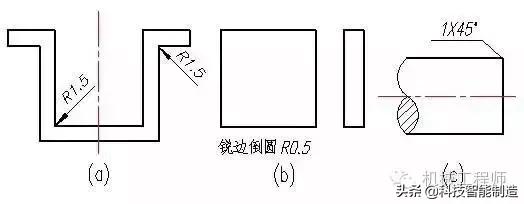

6、在不引起误解时，物体上的小圆角、锐边的小倒圆或45°小倒角，允许省略不画，但必须注明尺寸或在技术要求中加以说明。

小圆角、小倒角和45°小倒角可省略不画

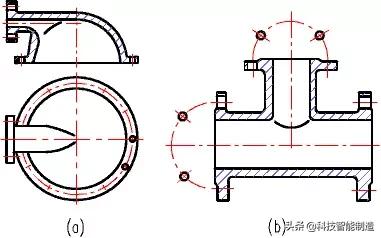

7、圆柱形法兰和类似零件上的均匀分布的孔可按下图方法表示。

圆柱形法兰上均匀分布的孔的简化画法

8、与投影面倾斜度小于或等于30°的圆或圆弧，其投影可用圆或圆弧代替。

小于或等于30°的圆的投影

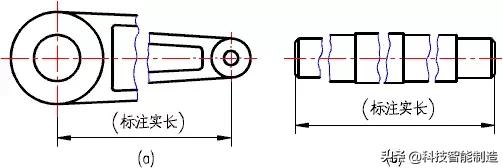

9、较长的物体(轴、杆、型材、连杆等)沿长度方向的形状一致或按一定规律变化时，可断开后缩短绘制，但尺寸仍按实际长度标注。

较长机件的断开画法

10、物体上斜度不大的结构，如在一个图形中已表达清楚时，其它图形可按小端画出。

斜度不大的结构按小端画

11、小孔部分的相贯线可以用直线代替。

相贯线简化为直线

12、图形中的过渡线应按下图绘制。在不致引起误解时，过渡线、相贯线允许简化，例如用圆弧或直线代替非圆曲线。

过渡线的画法
