柱状图一般用于，当我们都有一组分类变量以及每个类别的定量值，而我们关注的主要重点是定量值的大小时。Graphpad可以绘制哪些柱状图呢？
总结一下：

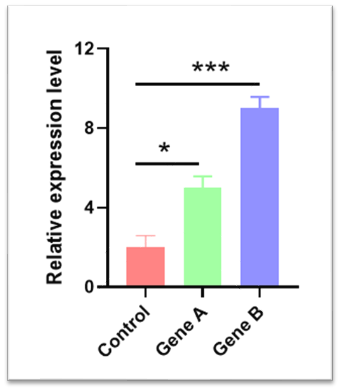

1.普通柱状图

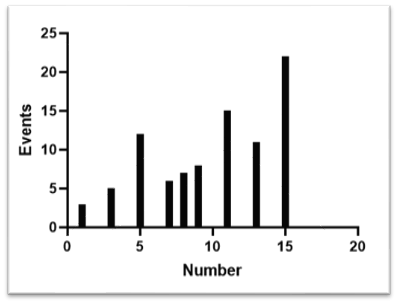

2.XY柱状图，比如想去看频数分布等可以绘制此类图。
3.多组柱状图：

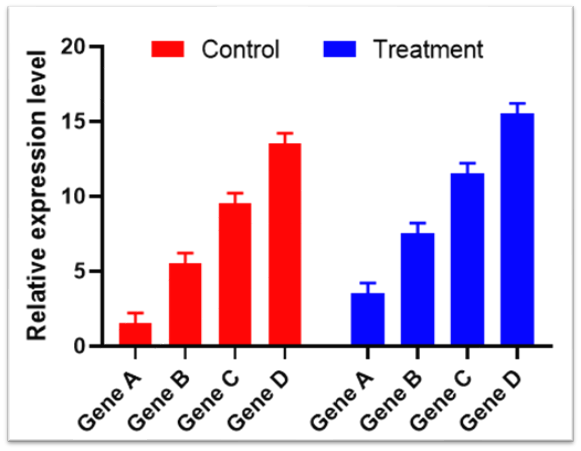

分组柱状图也被称为聚集柱状图。当两个或多个数据序列并排显示并在同一轴上的类别下分组时，将使用分组柱状图。相当于包含带有两个或更多图表的简单的条形图。

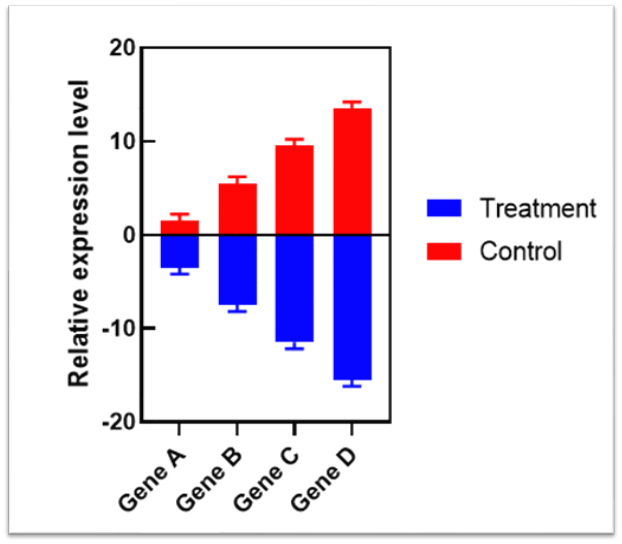

4.双向柱状图(正负条形图)：
双向柱状图多用于展示包含相反含义的数据的对比。其中图表的一个轴显示正在比较的类别，而另一轴代表对应的刻度值。双向柱状图一般用于正负两份相反数据的对比。
5.堆叠柱状图：
堆叠柱状图是柱状图的扩展，不同的是，柱状图的数据值为并行排列，堆叠柱图则是一个个叠加起来的。它可以展示每一个分类的总量，以及该分类包含的每个小分类的大小及占比，因此非常适合处理部分与整体的关系。与饼图显示单个部分到整体的关系不同的是，堆叠柱状图可以显示多个部分到整体的关系。
6.巢式柱状图：

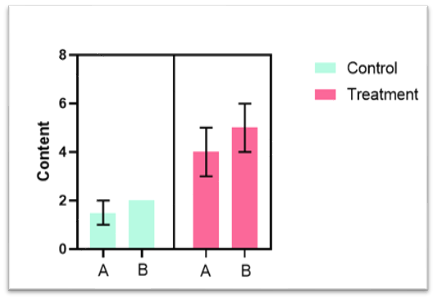

外观和Grouped tables极其相似，但分析作图时重复的计算方式完全不同，其实更像是ggplot2的分面(facet)功能。
接下来，我们看一下如何绘制普通柱状图(Column柱状图)：
1.Graphpad中创建

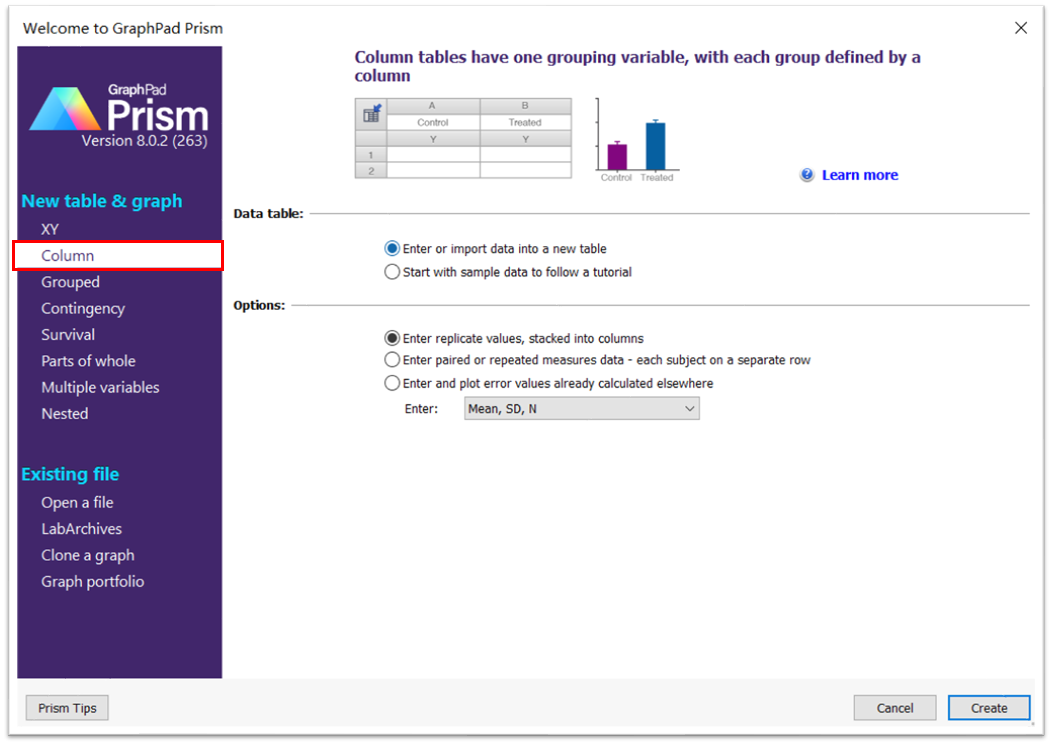

打开Graphpad，选择Column，点击Create
2.输入/导入数据
3.分析
Step1:点击左边的Results中的New Analysis，选中Data1, Column analysis中的One Way ANOVA.
Step2:
点击OK

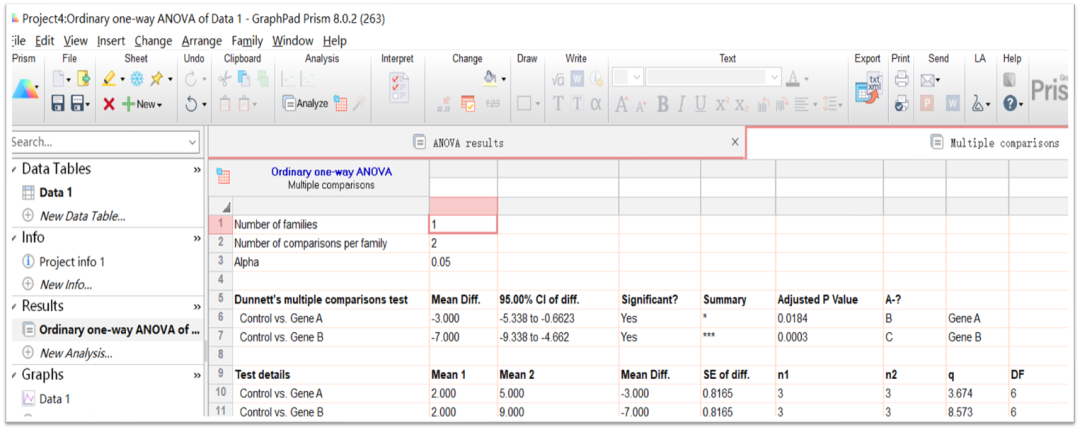

可以看到，Gene A与Gene B均具有显著性差异。
4.绘图①-Graphs

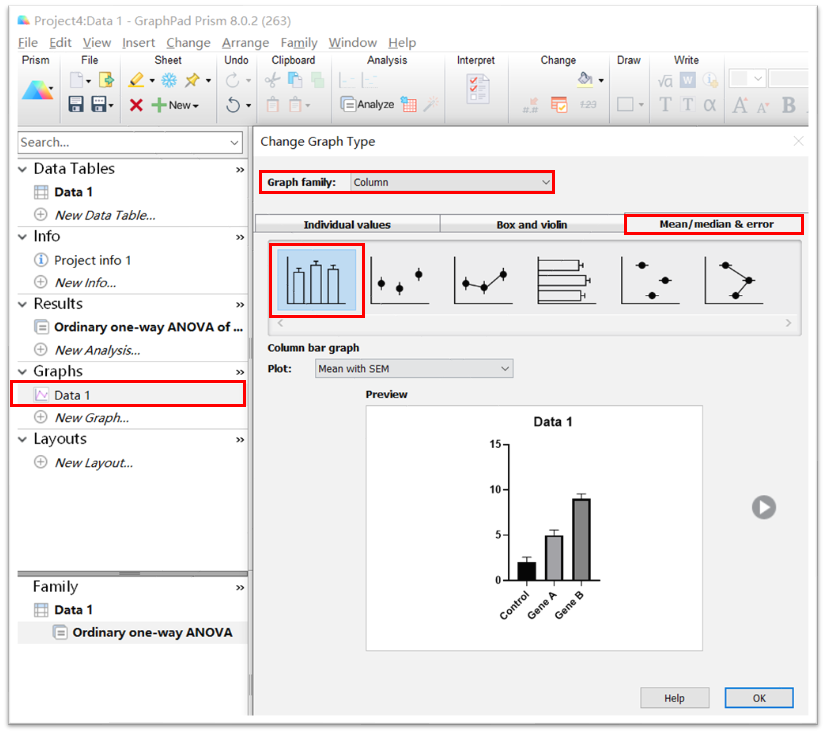

点击左边Graph中的数据集Data1，GRaph family选择Column，按下图指示选择：
5.绘图②-Graphs(美化一下)
Step1 ：

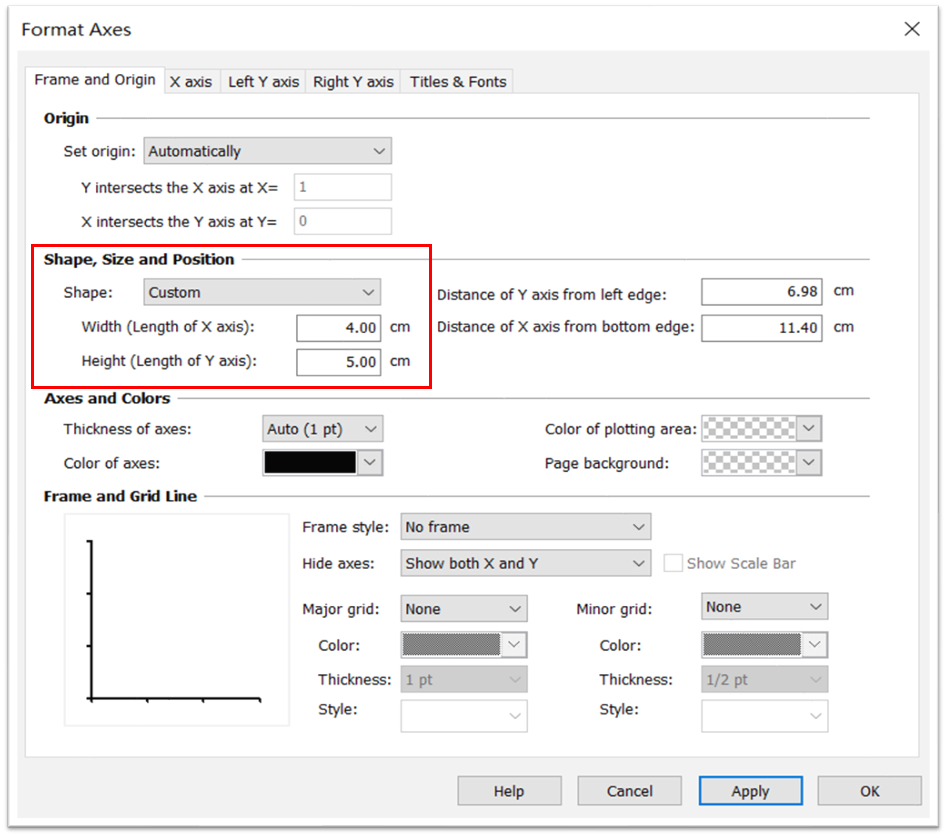

双击坐标轴，选择Frame and Origin，Shape改为"Custom".
Step2：

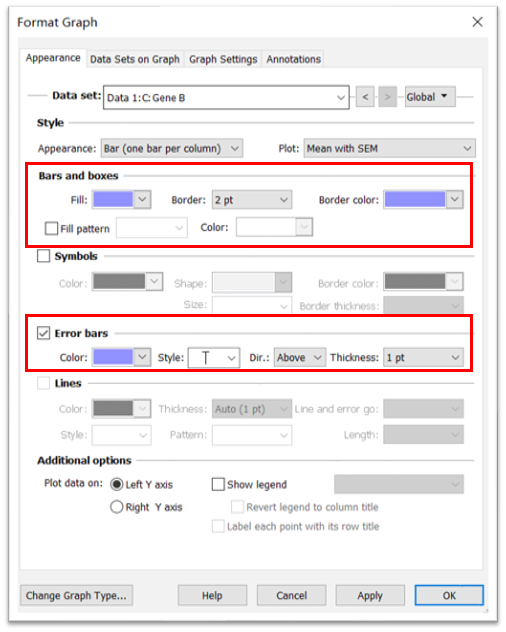

双击绘图区域，改变Bars and boxes(填充、颜色等)、误差棒Error bars等参数。

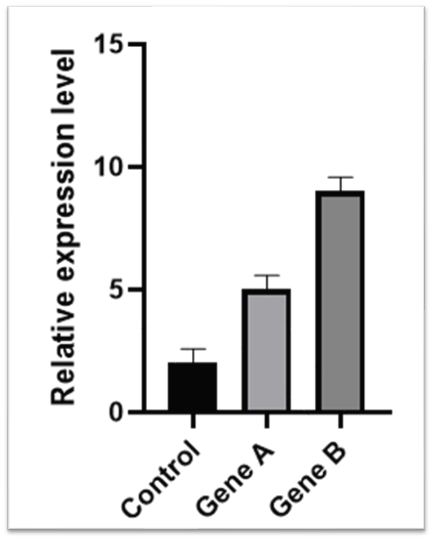

普通柱状图绘制完成。
2.XY柱状图，比如想去看频数分布等可以绘制此类图。
3.多组柱状图：
分组柱状图也被称为聚集柱状图。当两个或多个数据序列并排显示并在同一轴上的类别下分组时，将使用分组柱状图。相当于包含带有两个或更多图表的简单的条形图。
4.双向柱状图(正负条形图)：
双向柱状图多用于展示包含相反含义的数据的对比。其中图表的一个轴显示正在比较的类别，而另一轴代表对应的刻度值。双向柱状图一般用于正负两份相反数据的对比。
5.堆叠柱状图：
堆叠柱状图是柱状图的扩展，不同的是，柱状图的数据值为并行排列，堆叠柱图则是一个个叠加起来的。它可以展示每一个分类的总量，以及该分类包含的每个小分类的大小及占比，因此非常适合处理部分与整体的关系。与饼图显示单个部分到整体的关系不同的是，堆叠柱状图可以显示多个部分到整体的关系。
6.巢式柱状图：
外观和Grouped tables极其相似，但分析作图时重复的计算方式完全不同，其实更像是ggplot2的分面(facet)功能。
接下来，我们看一下如何绘制普通柱状图(Column柱状图)：
1.Graphpad中创建
打开Graphpad，选择Column，点击Create
2.输入/导入数据
3.分析
Step1:点击左边的Results中的New Analysis，选中Data1, Column analysis中的One Way ANOVA.
Step2:
点击OK
可以看到，Gene A与Gene B均具有显著性差异。
4.绘图①-Graphs
点击左边Graph中的数据集Data1，GRaph family选择Column，按下图指示选择：
5.绘图②-Graphs(美化一下)
Step1 ：
双击坐标轴，选择Frame and Origin，Shape改为"Custom".
Step2：
双击绘图区域，改变Bars and boxes(填充、颜色等)、误差棒Error bars等参数。
普通柱状图绘制完成。
