本文详细介绍了DC风扇的选择、内部电路工作原理以及不同的控制方法。针对控制问题，作者提出了一种结合开关管和BJT-PMOS的解决方案，并通过调整MCU的PWM频率来消除噪音，最终实现稳定的工作状态。

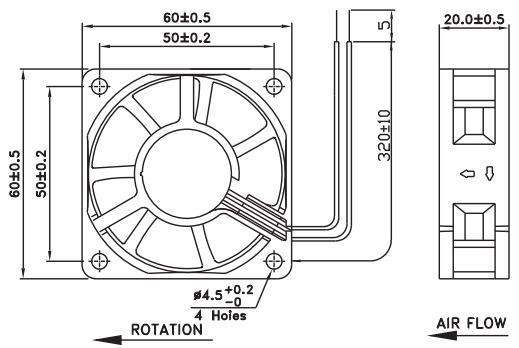

一、选择风扇类型：Qualtek FAD1-06020CSHW11 12V/0.16A
只有VCC和GND两根线外接，内部采用AH276霍尔磁性传感器。（DIODES or Anachip）
实测数值：
12V-85mA 11V-78mA 10V-72mA 9V-66mA 8V-59mA
7V-53mA 6V-47mA 5V-42mA 4V-36mA 3V-29mA 2V-2mA(OFF)
二、内部电路

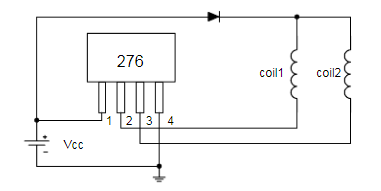

内部有4个线圈，两两串联，一端接+12V，一端分别接DO/DOB。 根据hall-sensor感应到的信号，output-driver控制两个三极管（DO和DOB互补交替开关）。
