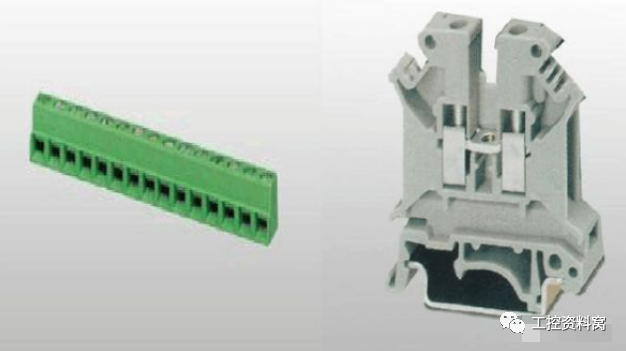

接线端子的分类比较常见的方法有三种：按端子原材料去区分比如铜接线端子；按端子功能去划分比如印刷线路板接线端子；最后一种就是较为被市场熟悉的分类按接线端子连接形式去划分，主要有以下几类。

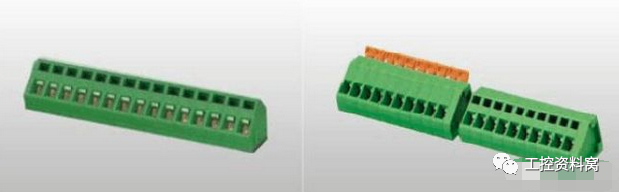

一、插拔式接线端子

由两部分插拔连接而成，一部分将线压紧，然后插到另一部分，这部分在焊接到PCB板上。此接底部机械原理，此防振动设计确保了产品长期的气密连接和成品的使用可靠性。插座两端可加装配耳，装配耳在很大程度上可以保护接片并且可以防止接片排列位置不佳，同时这种插座设计可以保证插座可以正确的插进母体。插座也可以有装配扣位和锁定扣位。装配扣位可以起到更加稳固地固定到PCB板上，锁定扣位可以在安装完成后锁定母体和插座。各种各样的插座设计可以搭配不同母体的插入方法，比如说：水平、垂直或倾斜向印刷电路板等，可以根据客户的要求选择不同的方式。既可以选择公制线规也可以选择标准线规，是目前市场上最热销的端子类型。

插拔式接线端子命名解释

示例：NC 1.5/2-STF-3.50

NC：是产品编号

1.5：指产品的截面积是1.5mm

2：指端子位数，位数可变换参数

ST：指插头

3.50：指间距是3.50可变换参数

倘若：NC 1.5/2-STF-3.50插拔式接线端子，只有ST变成了STF表示的是带旁边螺钉法兰，此外还有G和GF各自所代表的意义是插座和旁边带螺钉法兰。
