EPLAN 接线端子

Phoenix 端子EPLAN部件

1.端子部件

首先根据产品目录查找需要的端子,通用组合接线端子产品目录下载地址:

(https://www.phoenixcontact.com/assets/interactive_ed/global/modules/0001336/index.html?language=ZH),可以下载PDF格式. 常见的UT,UK系列端子都用,并且系列数据很全面.

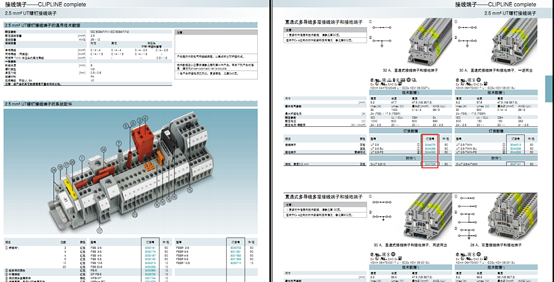

以UT2.5为例, 先找到UT2.5的数据页面,截图如下:

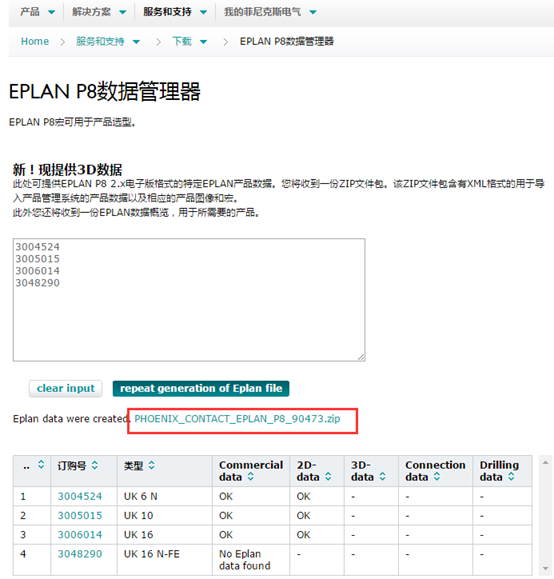

一般会有灰色,蓝色,黄绿色三种端子,分别对饮电源线,零线,地线.同时还有相应的附件. 记下需要产品的订货号.然后在 服务与支持->下载->EPLAN P8数据管理 页面下的输入框中输入订货号,可以输入多行订货号,然后生成EPLAN文件, 即可生成相应的端子部件数据. 下载后导入xml文件到EPLAN部件数据库,复制图形和宏文件至EPLAN的数据目录,完成部件的导入.



顺便说一下EPLAN中端子的相关问题:

EPLAN中的端子分好多种,这里主要说明一下有两个链接点的端子.

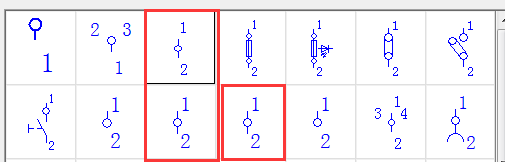

EPLAN自带的符号库中,有连个连接点的端子有以上3个符号,暂时只搞清楚了其中有鞍形连接和无鞍形连接的区别.

上图分别是UK系列和UT系列端子,UK
