NetApp运维使用手册

本文截图在虚拟机上完成，文末有模拟器链接。

一、Netapp简介

    NetApp 系统为各种不同平台上的用户提供了对全部企业数据的无缝访问。NetApp全系列光纤网络存储系统在文件访问方面支持NFS 和CIFS，在块存储访问方面支持FCP 和iSCSI，确保您可以非常方便地将NetApp 存储系统集成到NAS 或SAN 环境中，并且保护原来的信息。
    NetApp 系统运行高效的Data ONTAP™ 微核操作系统，用于将UNIX®、Windows®、NAS、光纤通道和iSCSI SAN 以及Web 数据合并到中央位置。NetApp 企业存储系统是一套可扩展的、经过实践检验的高可用性网络存储系统套件，安装、配置和管理起来十分简便，是行业中总拥有成本(TCO) 最低、投资回报率(ROI) 最高的产品之一。

二、基本概念

1.    filer
磁阵机头，对应于其他类型磁阵的控制器。
2.    Filerview
NetApp磁阵磁盘管理的WEB工具，当终端为WIN2000时，需要安装JAVA虚拟机，才能打开对应的界面。
3.    RAID
RAID组由一块或多块数据磁盘加上一块或多块数据校验盘组成
4.    RAID4和RAID DP
RAID4的校验数据与RAID5的校验数据一样，都是数据盘上对应bit位的异或校验结果，只是RAID4将所有校验数据放在一个盘上(就是校验盘)，而RAID5将校验数据分散到所有盘上。RAID DP（DOUBLE PARITY）即双校验盘，其中两块校验盘的数据不一样：第一块校验盘的数据与RAID4一样，第二块盘的数据是通过对角线方式异或计算出来的。
5.    Plex
plex是一个或多个RG组的集合
6.    aggr
一个aggr是一个或多个plex的集合，如果RG组做镜像了，则一个aggr包含两个plex，否则只包含一个plex。Aggr用来管理plex和RAID组，因为这些实体只能作为aggr的一部分存在。
7.    Volume
数据卷，NetApp磁阵磁盘管理的特殊方式，一个卷至少有一个RAID GROUP，也可以有多个RAID GROUP。存放系统数据的称为根卷(root volume)。其他存放数据的卷称为普通卷。一个机头有且只有一个根卷。NetApp磁阵上的LUN是在Volume上创建的。卷分为传统卷和灵活卷。传统卷：只能在一个aggregate中，只能通过添加整个新硬盘的容量来扩容，不能减小，一个RG上只能有一个传统卷。灵活卷：可以只包含某个RG的一部分。
8.    /vol
每个netapp存储都必须有且只有一个root volume，存储启动的时候要读取在它上面保存的数据。root卷是唯一具有root属性的卷,而它里面的/etc目录保存的是配置信息。它与其它vol差不多，只不过这个vol还存放ontap的配置信息、日志、firmware等等东西。/vol不是一个目录，它是一个特殊的虚拟root路径，存储用它来mount其它目录。不能通过Mount  /vol来看其它卷，只能是mount每个卷单独的。
9.    qtree
逻辑定义单位，定义在传统卷或灵活卷的子目录下，每个卷下最多可创建4995个qtree。Qtree主要作用为：利于数据管理和分配；管理软硬使用限额。Qtree与volume区别：不能对单个qtree进行快照；不支持空间保留和回收。
10.    quotas
限制用户或组使用的磁盘空间和文件使用数。
11.    luns
Logical Unit（LUN）被客户端在存储系统上访问的存储单元。
12.    snapshot

Snapshot是netapp的快照技术，它有占用空间少，不影响性能，生成简便，恢复数据灵活快捷等突出优点。

三、Aggr的管理

1.    创建一个aggr
查看agg状态，发现只有aggr0，组成的磁盘为v0.16、v0.17、v0.18、v0.19、v0.20、v0.21、v0.22

netapp> aggr status -r aggr1

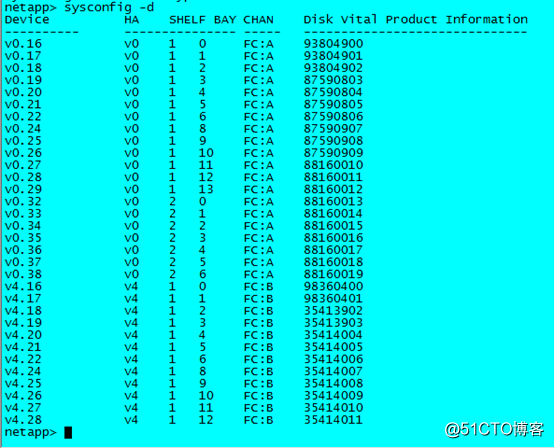

查看磁盘信息

netapp>sysconfig -d

新建aggr1和aggr2，其中aggr1为自定义的三块磁盘，aggr2由非自定义的三块盘组成

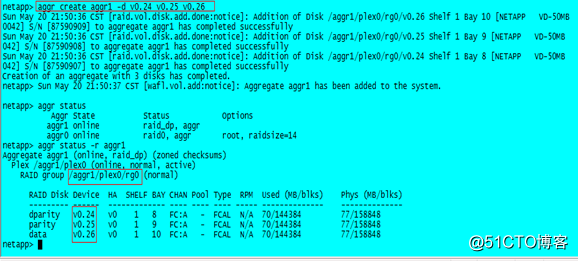

新建aggr1

netapp>aggr create aggr1 -d v0.24 v0.25 v0.26

新建aggr2

netapp>aggr create aggr2 3

2.    扩展aggr
