来源：百度文库，编制：中建五局

如有侵权，请联系删除

0 1给排水施工流程

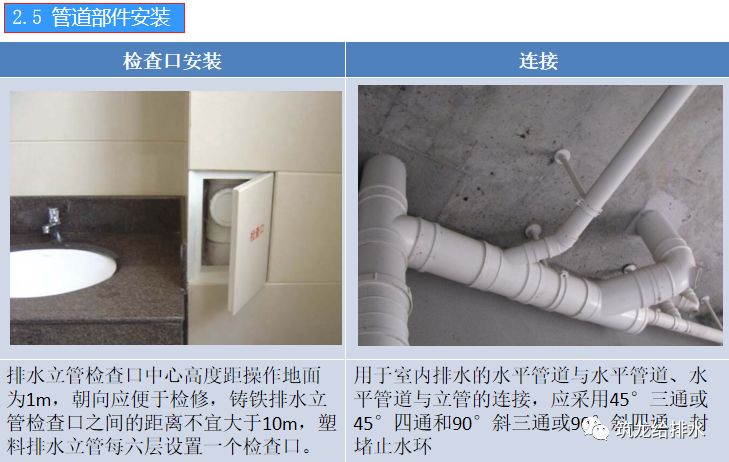

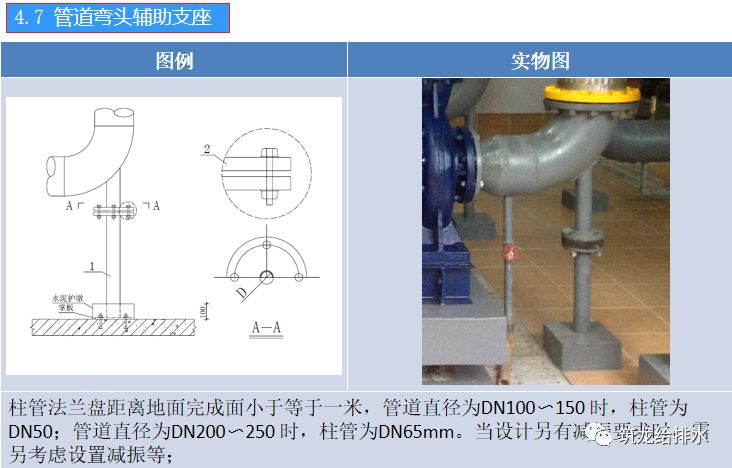

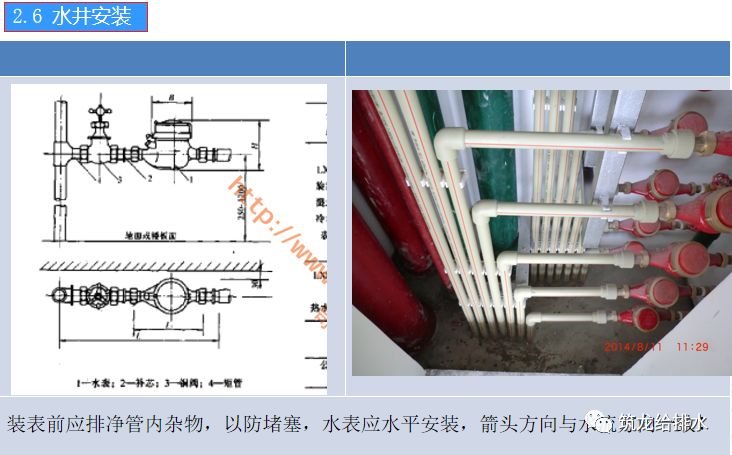

0 2管道安装施工工艺

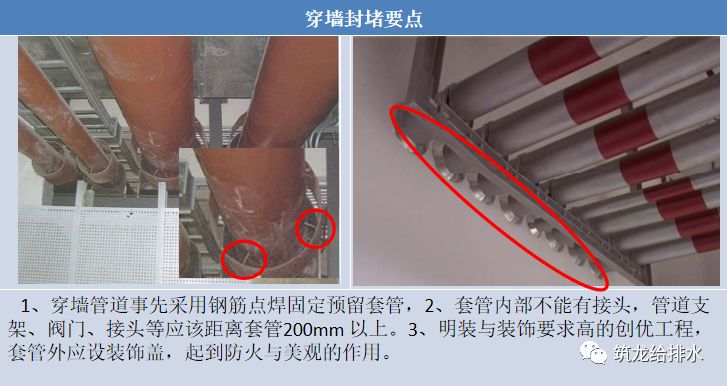

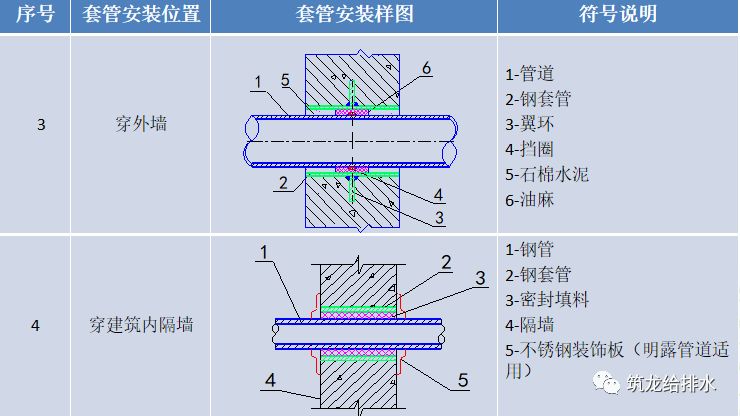

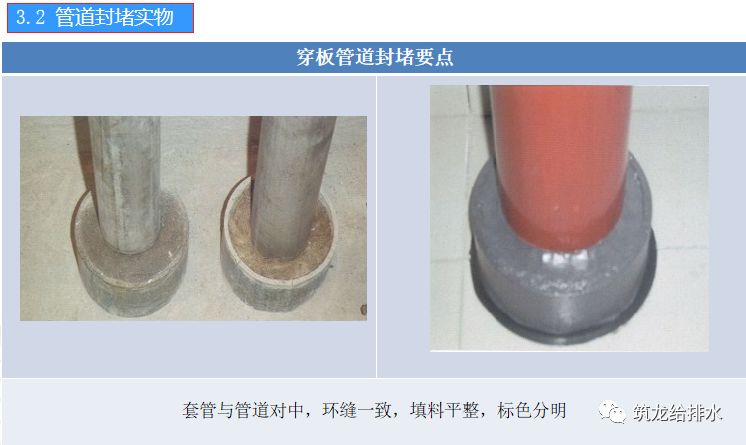

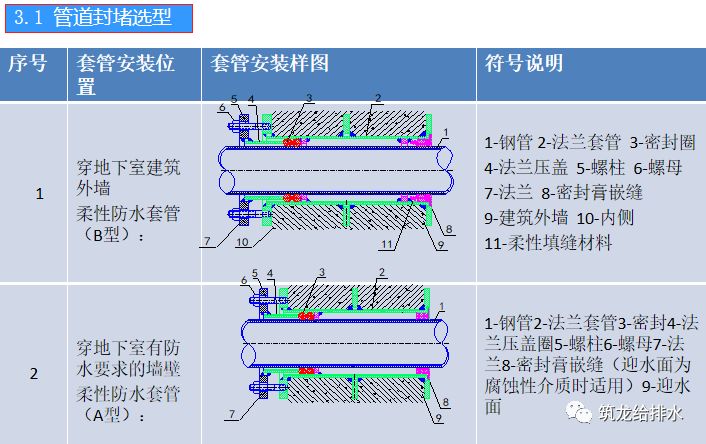

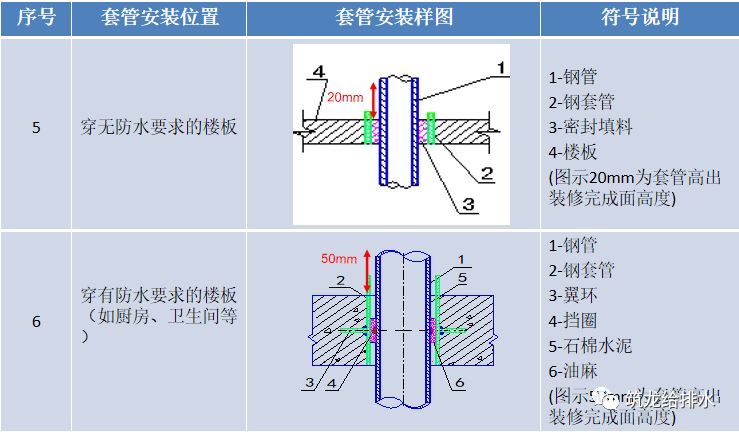

0 3管道封堵

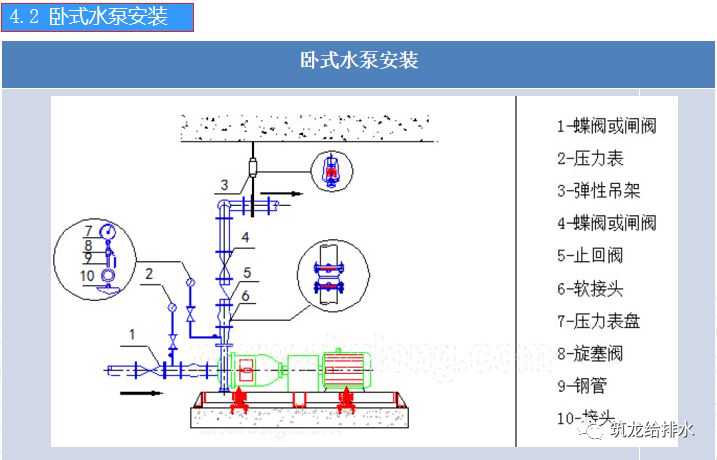

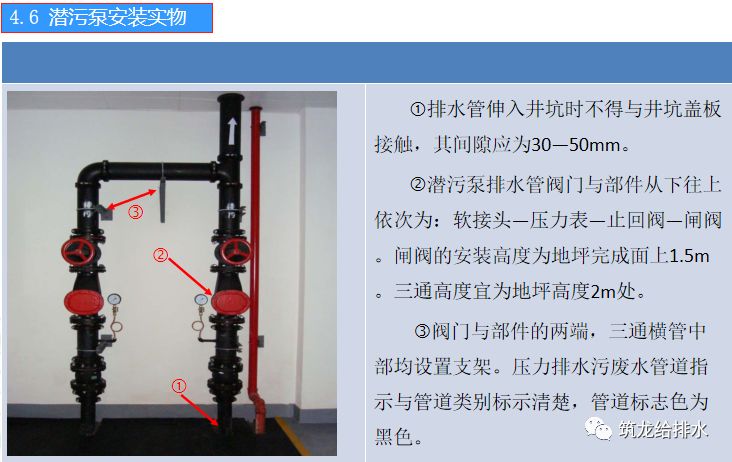

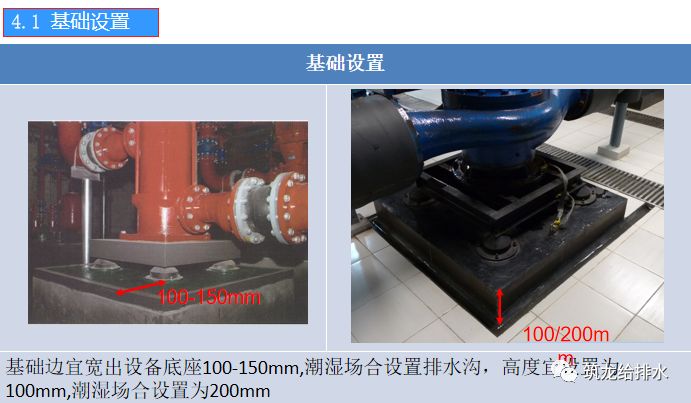

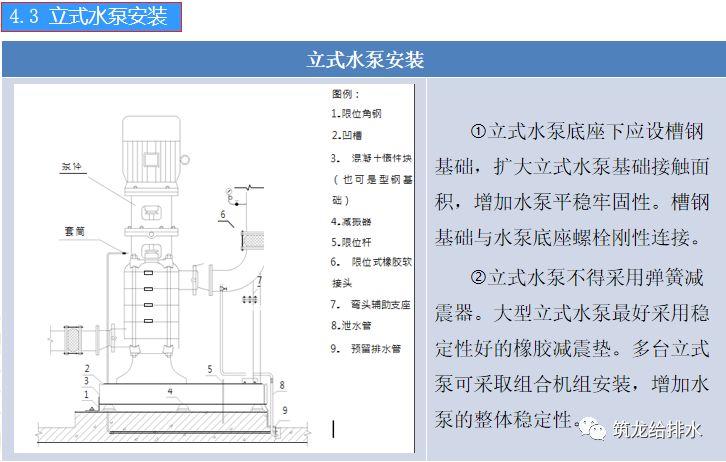

04水泵安装工艺

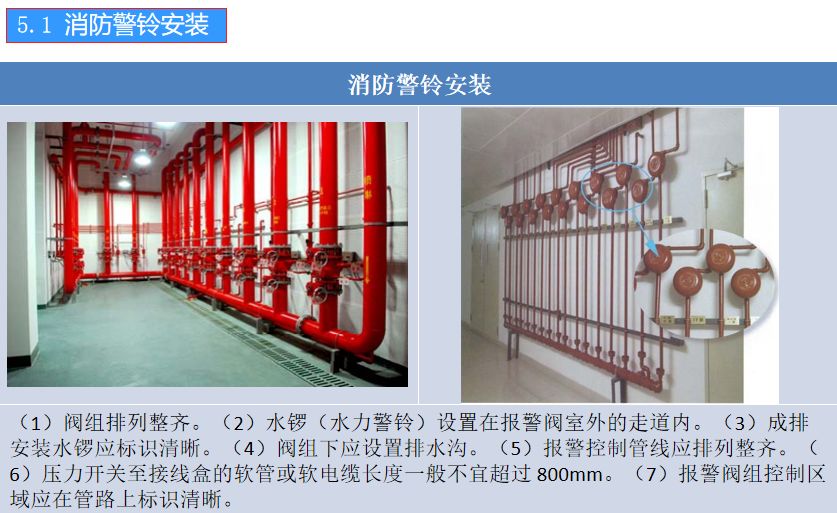

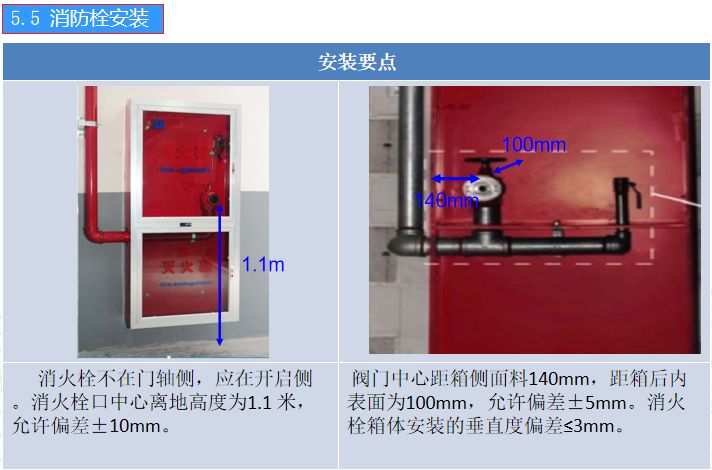

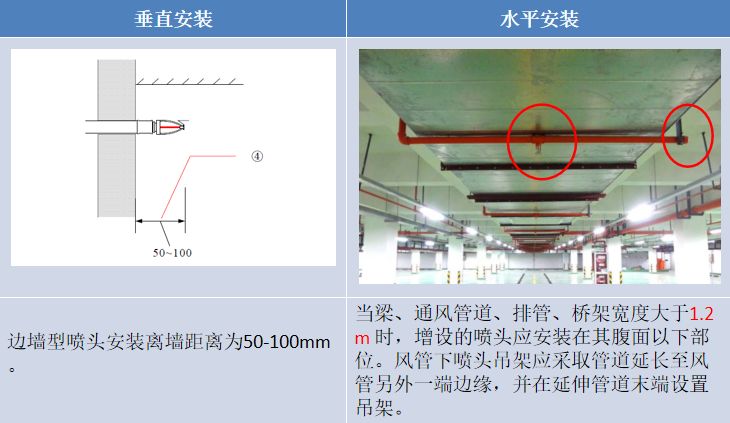

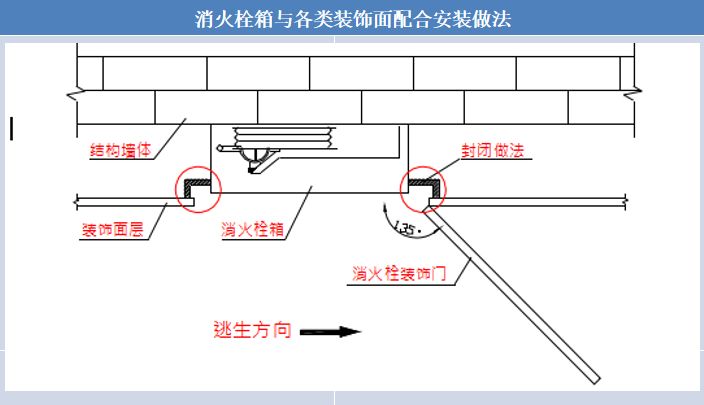

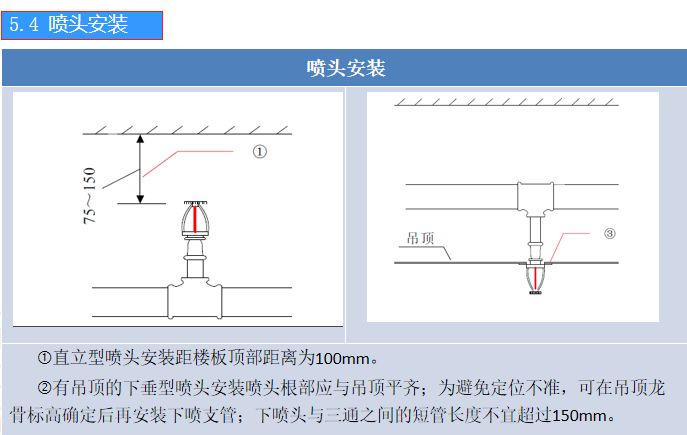

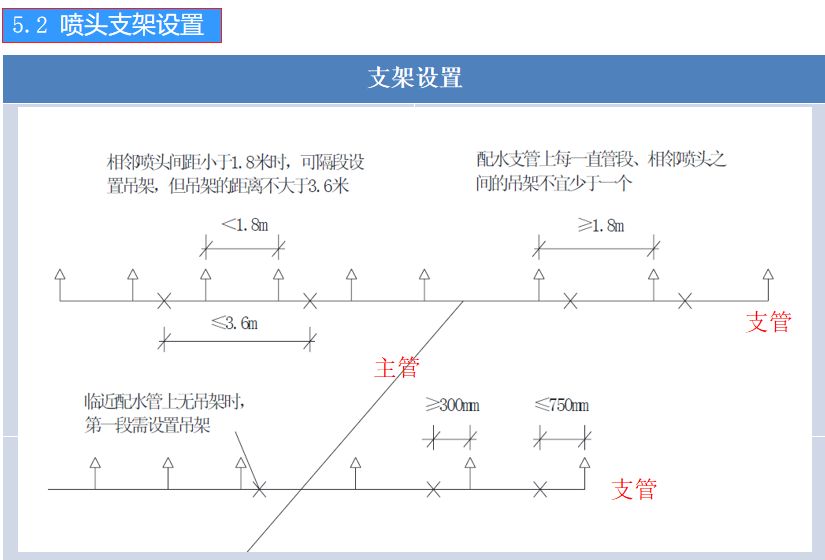

05消防部件安装

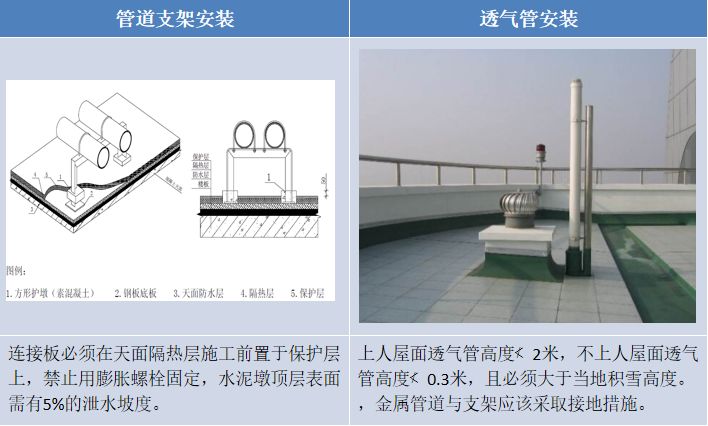

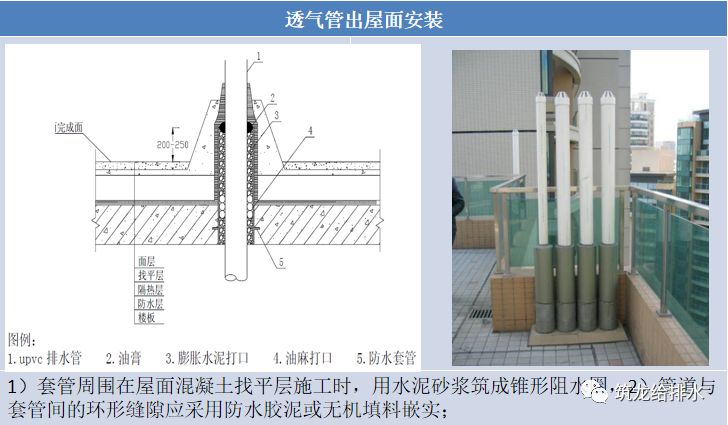

06屋面管道安装

07实验

一、各种承压管道系统和设备应做水压试验，非承压管道系统和设备应做灌水试验。

1、 隐蔽或埋地的排水管道在隐蔽前必须做灌水试验，其灌水高度应不低于底层卫生器具的上边缘或底层地面高度。

检验方法:满水15min水面下降后，再灌满观察5min，液面不降，管道及接口无渗漏为合格。

2、安装在室内的雨水管道安装后应做灌水试验，灌水高度必须到每根立管上部的雨水斗。

检验方法:灌试验持续1h，不渗不漏。

3、敞口水箱的满水试验和密闭水箱(罐)的水压试验必须符合设计与本规范的规定。

检验方法:满水验静置24h，观察不渗不漏；水压试验在试验压力下10min压力不降，不渗不漏。

4、室外排水管道埋设前必须做灌水试验和通水试验，排水应畅通，无堵塞，管接口无渗漏。

检验方法:按排水检查井分段试验，试验水头应以试验段上游管顶加1m，时间不少于30min，逐段观察。

二、强度严密性试验：

室内给水管道的水压试验必须符合设计要求。当设计未注明时，各种材质的给水管道系统试验压力均为工作压力的1.5倍，但不得小于0.6MPa。金属及复合管给水管道系统在试验压力下观测l0min，压力降不应大于0.02MPa，然后降至工作压力进行检查，应不渗不漏；塑料管给水系统应在试验压力下稳压1h，压力降不得超过0.05MPa，然后在工作压力的1.15倍状态下稳压2h，压力降不得超过0.03MPa，同时检查各连接处不得渗漏。

三、通水试验：

1、给水系统交付使用前必须进行通水试验并做好记录。

检验方法:观察和开启阀门、水嘴等放水。

2、卫生器具交工前应做满水和通水试验。

检验方法:满水后各连接件不渗不漏；通水试验给、排水畅通。

四、通球试验：

排水主立管及水平干管管道均应做通球试验，通球球径不小于排水管道管径的2/3，通球率必须达到100%。

试验方法：

(1)排水立管应自立管顶部将试球投入，在立管底部引出管的出口处进行检查，通水将试球从出口冲出。

(2)横干管及引出管应将试球在检查管管段的始端投人，通水冲至引出管末端排出。室外检查井(结合井)处需加临时网罩，以便将试球截住取出。

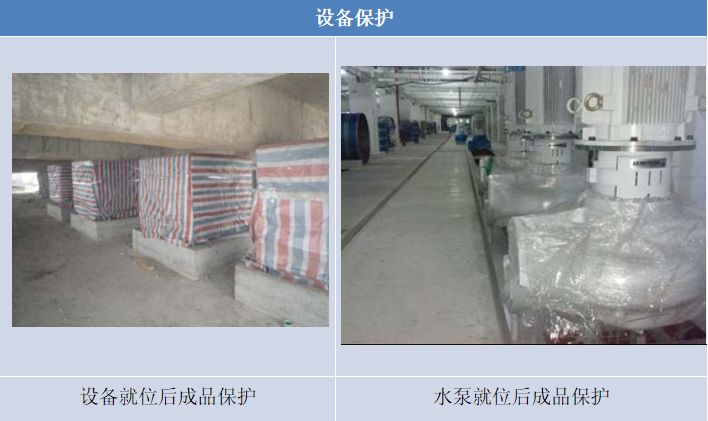

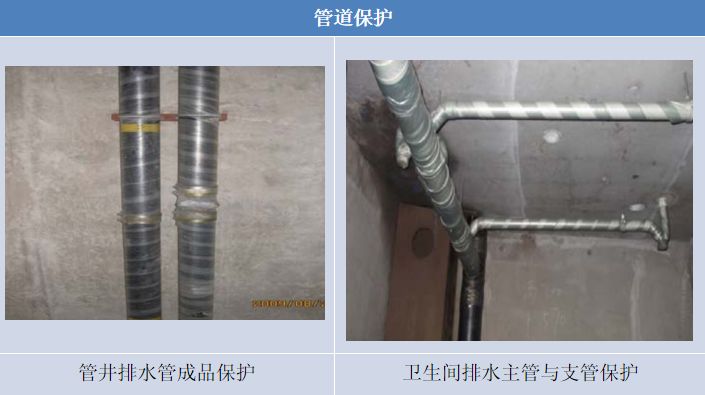

08成品保护

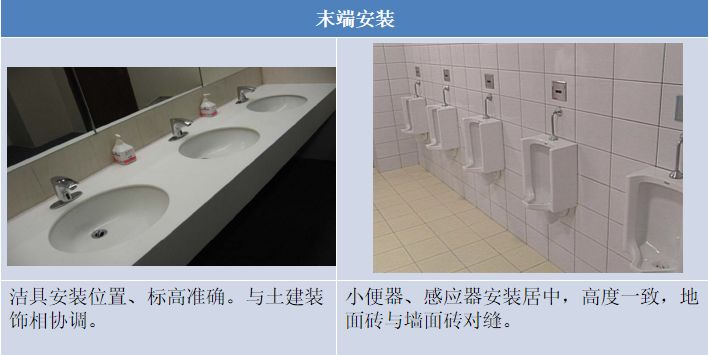

09末端安装
