静态路由和默认路由配置

实验环境：在GNS3下模拟出一个由四台路由器三台PC的拓扑结构，通过静态路由和默认路由的方式完成三台PC的互联互通。

1.打开GNS3后，首先鼠标拖拉四台路由器，三台pc到主界面。

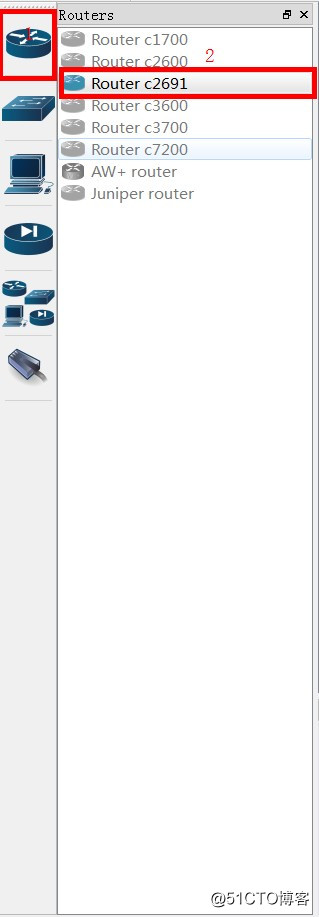

拖动路由

拖动PC

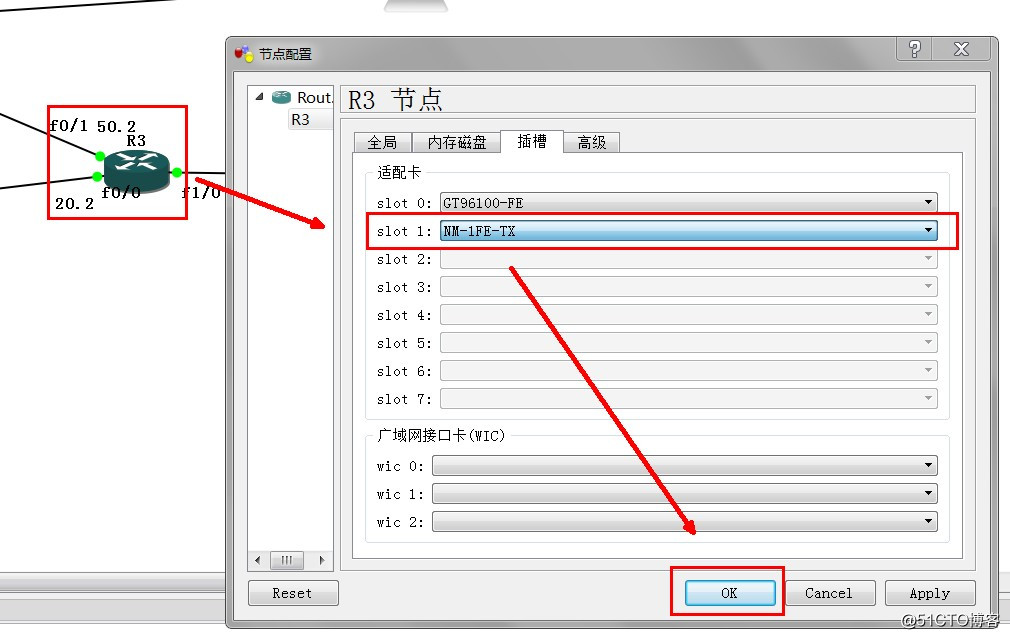

设置添加一个R3的插槽

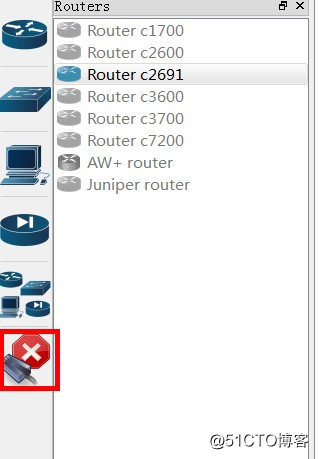

2.单击链接设备按钮，再单击主界面的PC以及路由，把他们链接起来。

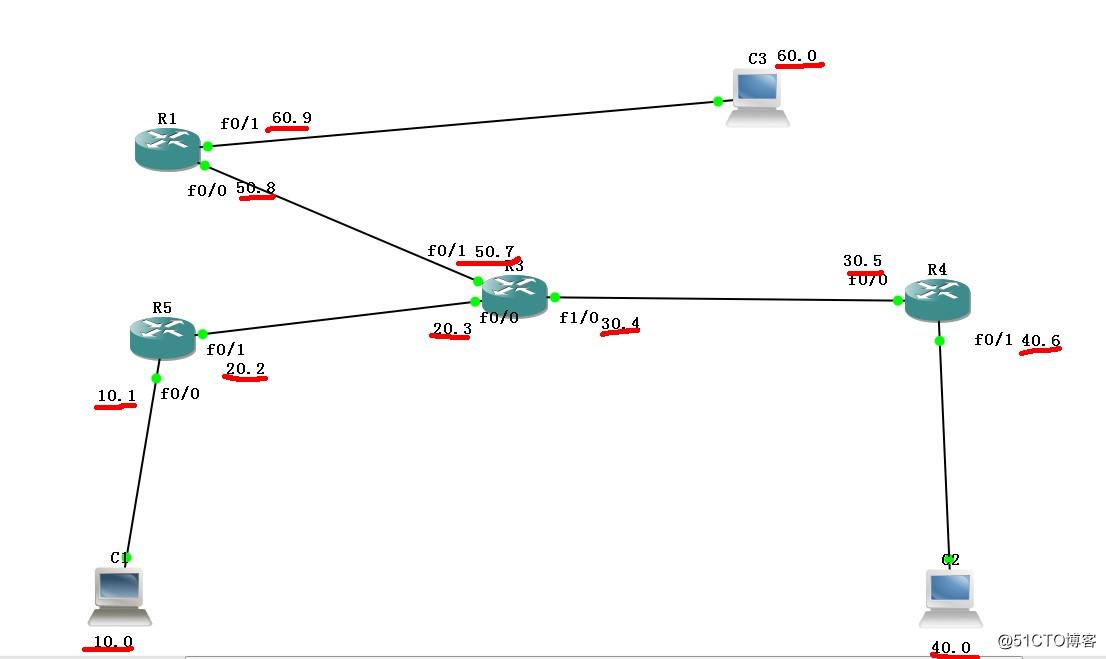

3.红线处为端口号和即将配置的相对应的IP地址。

4.链接设备至上图后，单击开始运行所有的设备。

5.双击R5设备打开第一个要配置的路由。

下面是命令界面

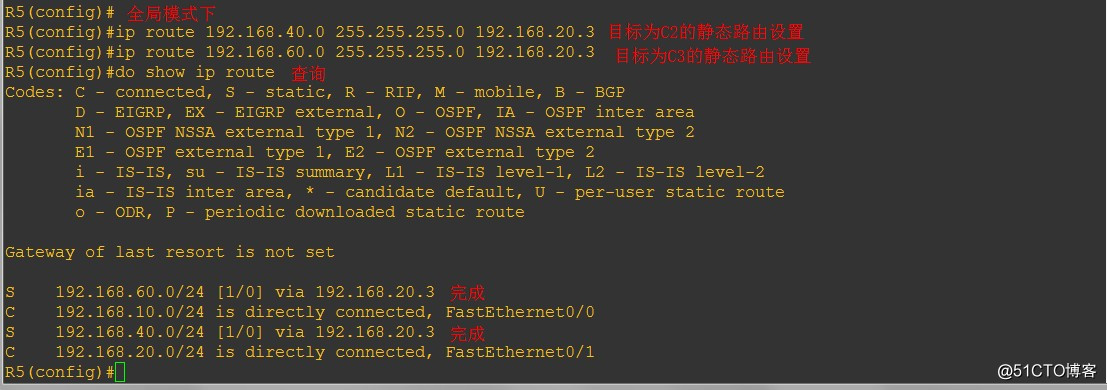

下面配置第一个端口R5的静态路由

第一个路由完成！

6.配置第二个路由R3

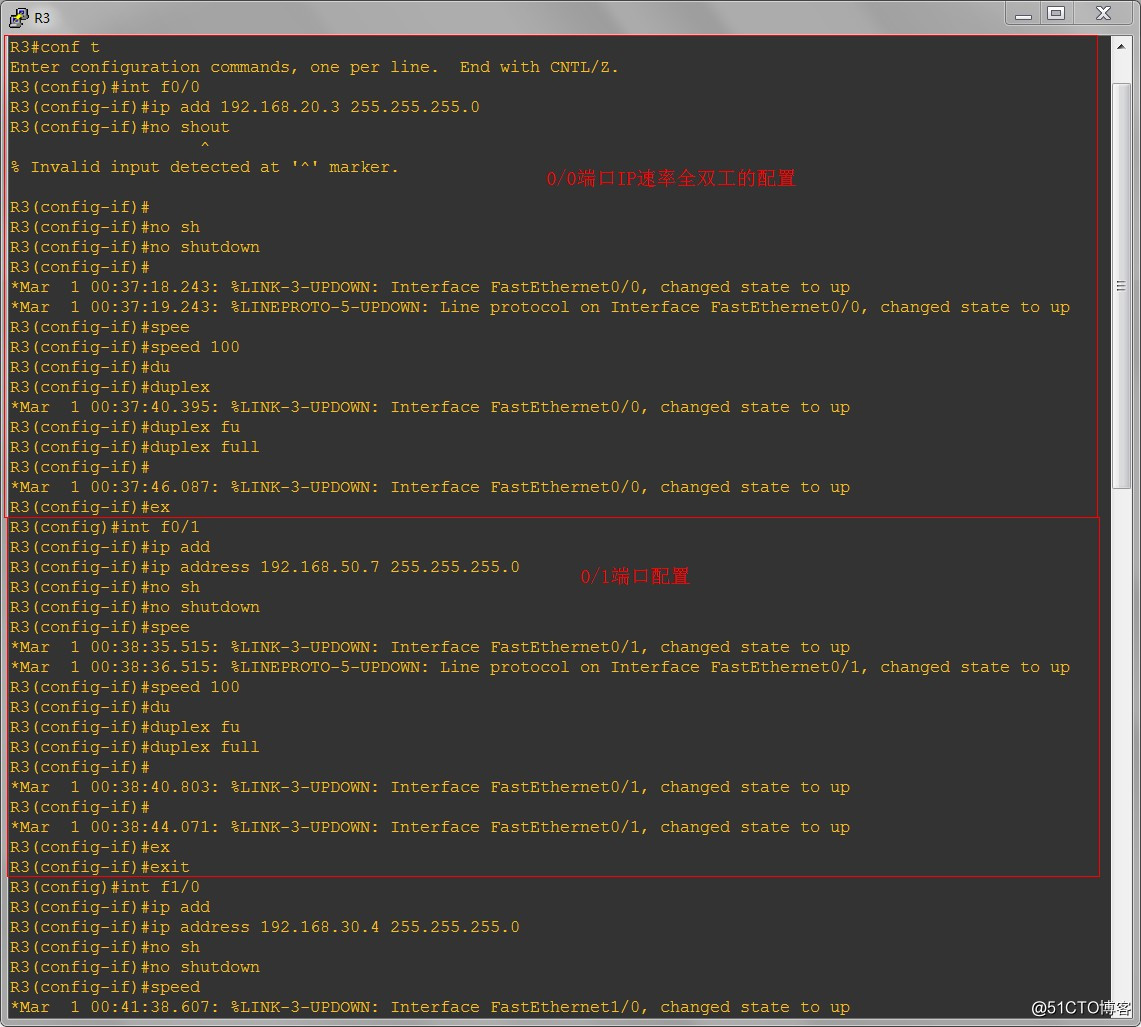

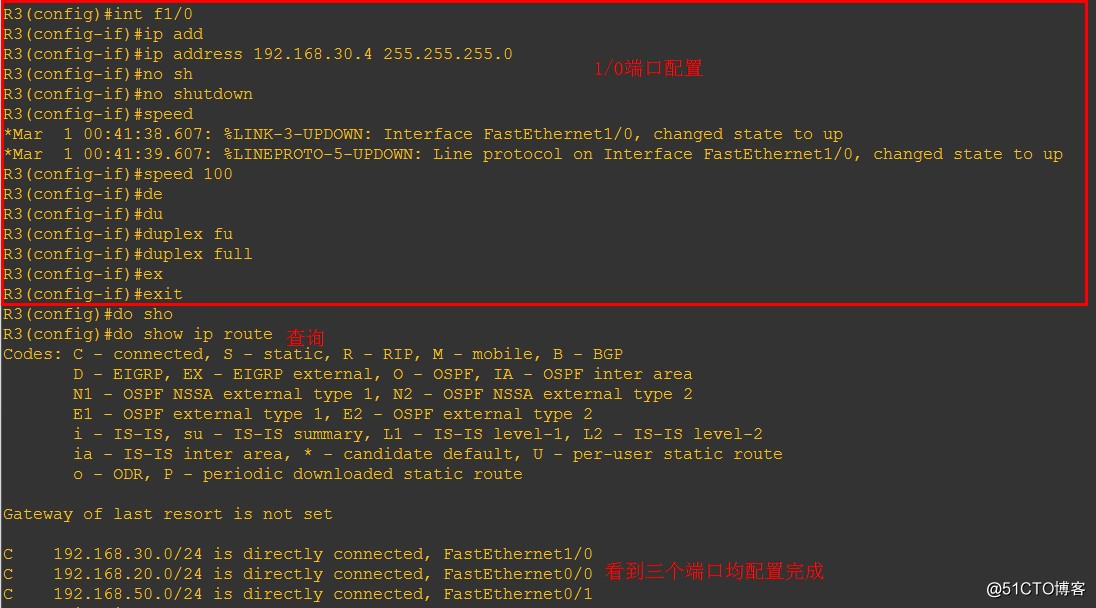

首先设置R3路由器的三个端口的IP，双工，速率。

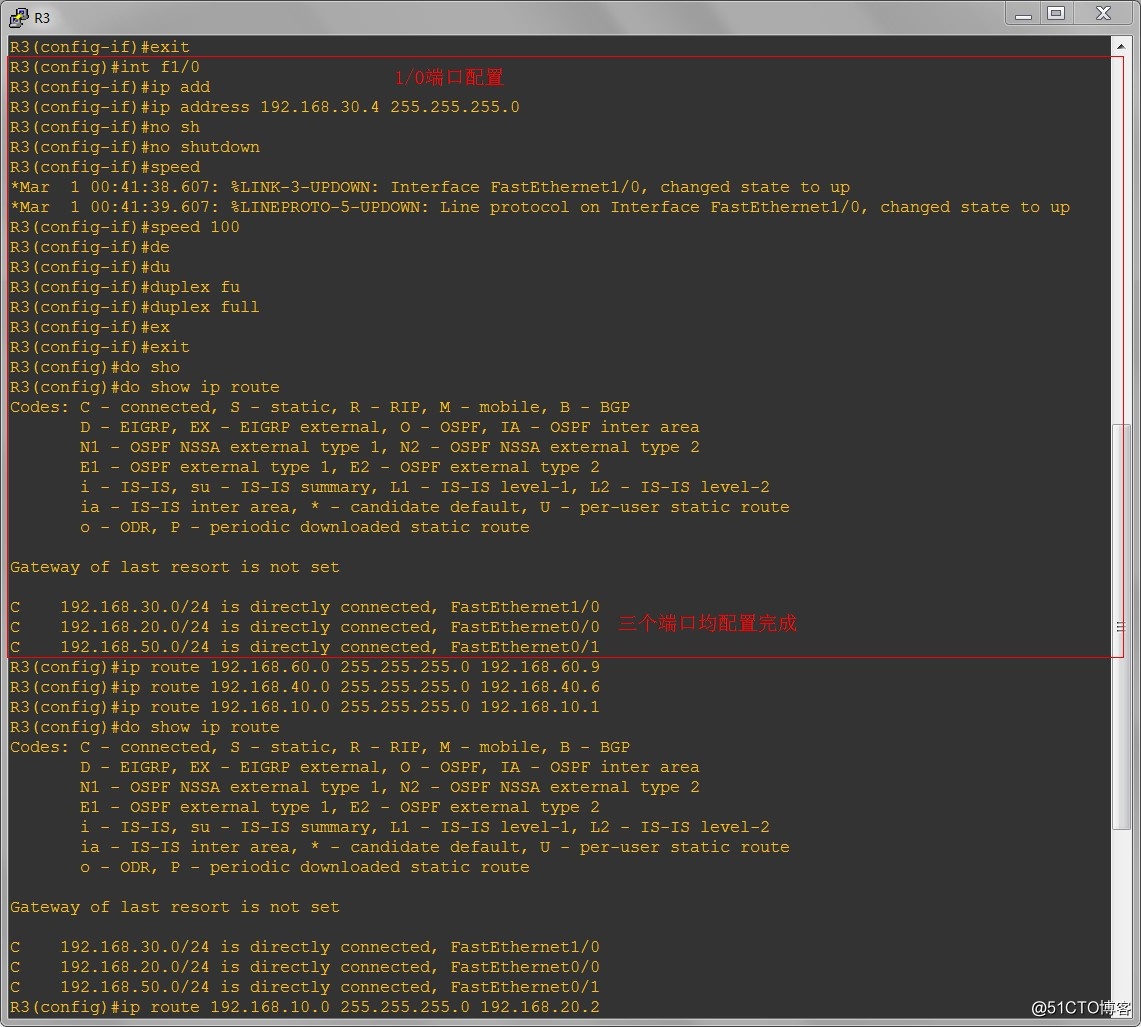

下面配置R3的静态路由

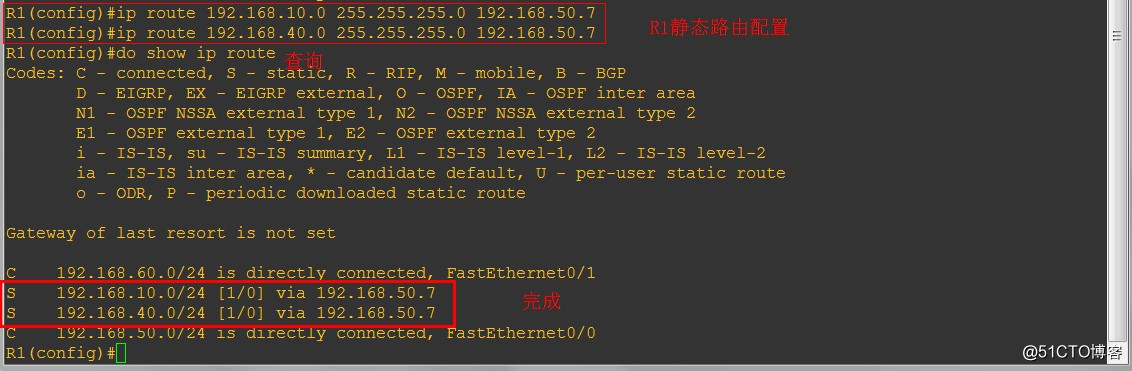

7.配置下一个路由R1

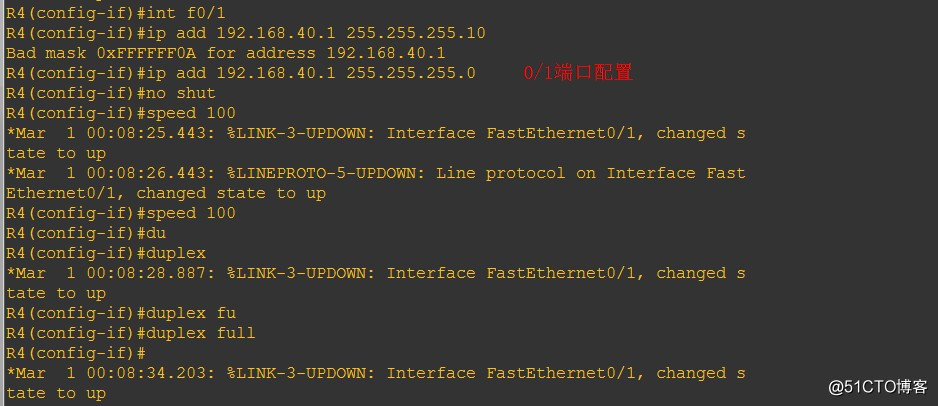

8.配置最后一个路由R4.

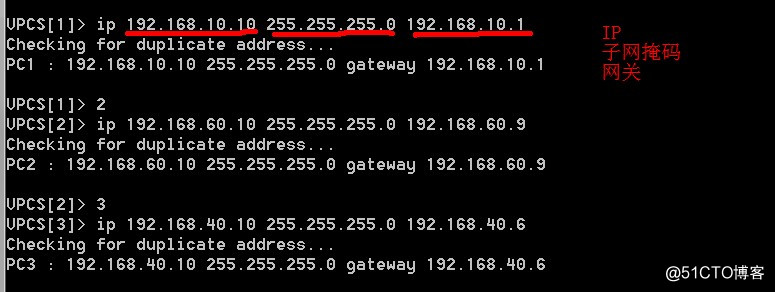

9.配置PC机的IP地址。

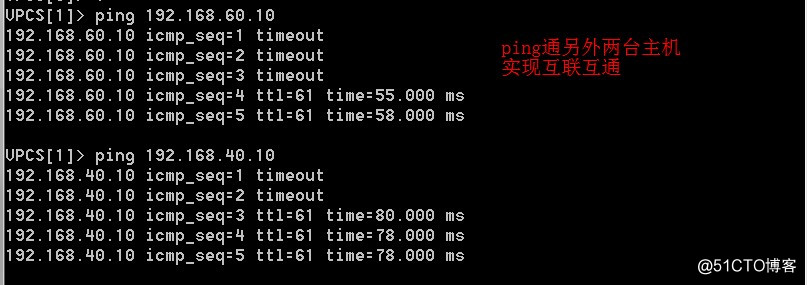

10.PING链另外两台PC，经过2-3个丢包后实现联通。
