7.1 静态路由及默认路由基本配置

7.1.1 原理概述

静态路由是指用户或网络管理员手工配置的路由信息。当网络的拓扑结构或链路状态发生改变时，需要网络管理人员手工修改静态路由信息。相比于动态路由协议，静态路由无需频繁地交换各自的路由表，配置简单，比较适合小型、简单的网络环境。静态路由不适合大型和复杂的网络环境，因为当网络拓扑结构和链路状态发生变化时，网络管理员需要做大量的调整，且无法自动感知错误发生，不易排错。

默认路由是一种特殊的静态路由，当路由表中与数据包目的地址没有匹配的表项时，数据包将根据默认路由条目进行转发。默认路由在某些时候非常有效，如在末梢网络中，默认路由可以大大简化路由器配置，减轻网络管理员的工作负担。

7.1.2 实验内容

通过配置基本的静态路由和默认路由来实现pc1和pc2的正常通信。

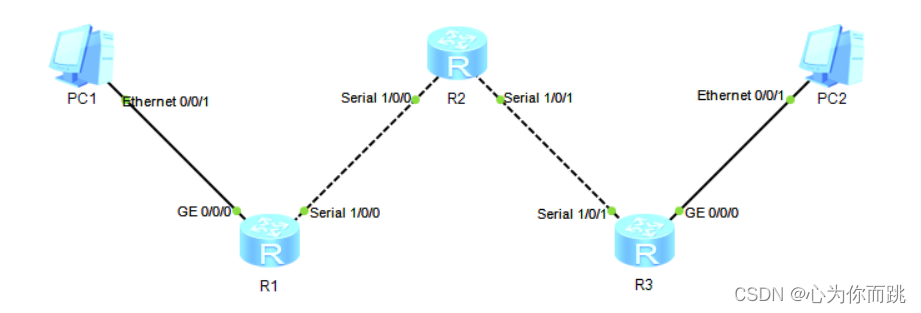

7.1.3 实验拓扑

在这里插入图片描述

7.1.4 实验编址

设备	接口	IP地址	子网掩码	默认网关
R1（AR2220）	GE 0/0/0	192.168.1.254	255.255.255.0	N/A
R1（AR2220）	Serial 1/0/0	172.16.1.1	255.255.255.0	N/A
R2（AR2220）	Serial 1/0/0	172.16.1.2	255.255.255.0	N/A
R2（AR2220）	Serial 1/0/1	172.16.2.1	255.255.255.0	N/A
R3（AR2220）	Serial 1/0/1	172.16.2.2	255.255.255.0	N/A
R3（AR2220）	GE 0/0/0	192.168.2.254	255.255.255.0	N/A
pc1	Ethernet 0/0/1	192.168.1.1	255.255.255.0	192.168.1.254
pc2	Ethernet 0/0/1	192.168.2.1	255.255.255.0	192.168.2.25

7.1.5 实验步骤

1、基本配置

根据实验编址表进行相应的接口配置。

[R1]interface GigabitEthernet 0/0/0
[R1-GigabitEthernet0/0/0]ip address 192.168.1.254 24
[R1-GigabitEthernet0/0/0]interface Serial 1/0/0
[R1-Serial1/0/0]ip address 172.16.1.1 24

[R2]interface serial 1/0/0
[R2-Serial1/0/0]ip address 172.17.1.2 24
[R2-Serial1/0/0]interface serial 1/0/1
[R2-Serial1/0/1]ip address 172.16.2.1 24

[R3]interface serial 1/0/1
[R3-Serial1/0/1]ip address 172.16.2.2 24
[R3]interface GigabitEthernet 0/0/0
[R3-GigabitEthernet0/0/0]ip address 192.168.2.254 24

配置静态路由。下面两种方式配置都可以。

[R1]ip route-static 192.168.2.0 24 172.16.1.2		# 目的IP地址 子网掩码 下一跳地址
[R2]ip route-static 192.168.2.0 24 172.16.2.2
[R2]ip route-static 192.168.1.0 24 serial 1/0/0		# 目的IP地址 子网掩码 本路由器出接口
[R3]ip route-static 192.168.1.0 24 serial 1/0/1

经过检查，发现pc1和pc2是可以互通的.

PC>ping 192.168.2.1
Ping 192.168.2.1: 32 data bytes, Press Ctrl_C to break
From 192.168.2.1: bytes=32 seq=1 ttl=125 time=31 ms
From 192.168.2.1: bytes=32 seq=2 ttl=125 time=31 ms
From 192.168.2.1: bytes=32 seq=3 ttl=125 time=32 ms
From 192.168.2.1: bytes=32 seq=4 ttl=125 time=47 ms
From 192.168.2.1: bytes=32 seq=5 ttl=125 time=31 ms
--- 192.168.2.1 ping statistics ---
  5 packet(s) transmitted
  5 packet(s) received
  0.00% packet loss
  round-trip min/avg/max = 31/34/47 ms

2、实现全网全通来增强网络的可靠性

[R1]ip route-static 172.16.2.0 24 172.16.1.2
[R3]ip route-static 172.16.1.0 24 serial 1/0/1

此时pc1可以与pc2,、R1、R2、R3互通。其他测试过程省略。

PC>ping 172.16.1.2
Ping 172.16.1.2: 32 data bytes, Press Ctrl_C to break
From 172.16.1.2: bytes=32 seq=1 ttl=254 time=16 ms
From 172.16.1.2: bytes=32 seq=2 ttl=254 time=31 ms
From 172.16.1.2: bytes=32 seq=3 ttl=254 time=32 ms
From 172.16.1.2: bytes=32 seq=4 ttl=254 time=15 ms
From 172.16.1.2: bytes=32 seq=5 ttl=254 time=16 ms
--- 172.16.1.2 ping statistics ---
  5 packet(s) transmitted
  5 packet(s) received
  0.00% packet loss
  round-trip min/avg/max = 15/22/32 ms

3、使用默认路由实现简单的网络优化

现在配置默认路由，并删除先前配置的两条默认路由。

[R1]ip route-static 0.0.0.0 0 172.16.1.2
[R1]undo ip route-static 172.16.2.0 24 172.16.1.2
[R1]undo ip route-static 192.168.2.0 24 172.16.1.2

[R3]ip route-static 0.0.0.0 0 serial 1/0/1
[R3]undo ip route-static 172.16.1.0 24 serial 1/0/1
[R3]undo ip route-static 192.168.1.0 24 serial 1/0/1

测试还是可以正常通信。
