实验目的

理解静态路由的含义。
掌握路由器静态路由的配置方法。
理解默认路由的含义。
掌握默认路由的配置方法。

实验环境配置

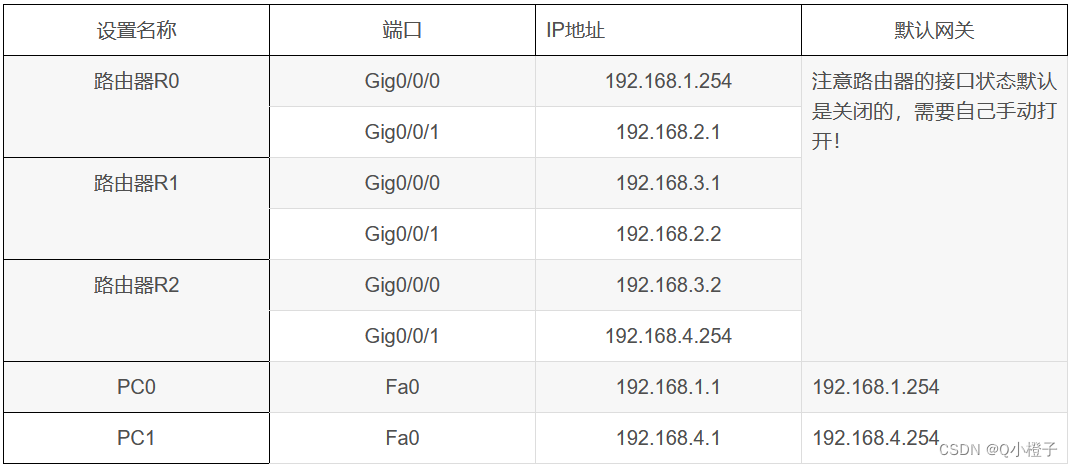

装有Cisco Packet Tracer的Windows计算机。三个路由器（路由器R0、路由器R1、路由器R2）和两台PC（PC0和PC1），各个设备的参数配置如下表：

设备相关参数

实验原理

静态路由是指路由信息由管理员手工配置，而不是路由器通过路由算法和其它路由器学习得到。所以，静态路由主要适合网络规模不大、拓扑结构相对固定的网络使用，当网络环境比较复杂时，由于其拓扑或链路状态相对容易变化，就需要管理员再手工改变路由，这对管理员来说是一个繁琐的工作，且网络容易受人的影响，对管理员来说，不论技术上还是纪律上都有跟高的要求。

默认路由也是一种静态路由，它位于路由表的最后，当数据报与路由表中前面的表项都不匹配时，数据报将根据默认路由转发。这使得其在某些时候是非常有效的，例如，在末梢网络中，默认路由可以大大简化路由器的项目数量及配置，减轻路由器和网络管理员的工作负担。可见，静态路由优先级高于默认路由。

实验步骤及结果

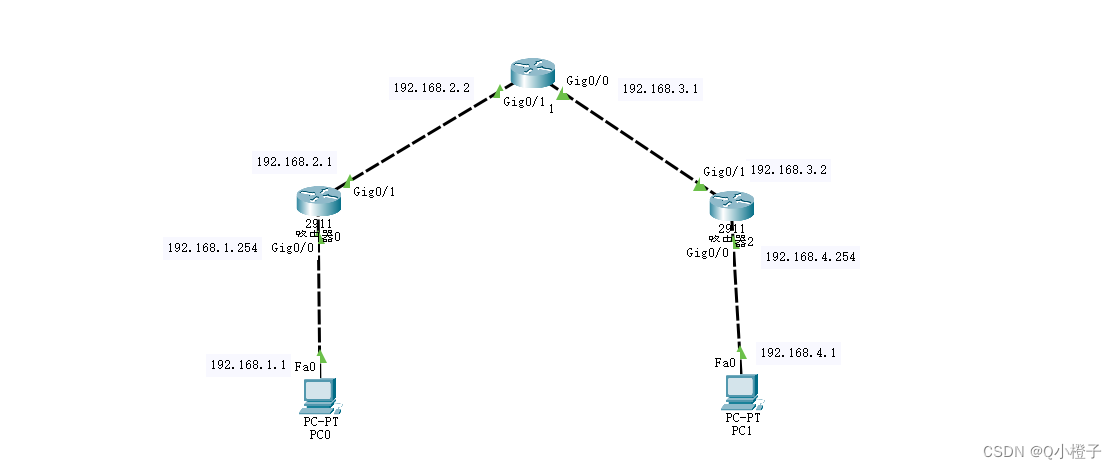

Step1：布置拓扑，如图2-1。并按表配置IP地址，如表2-2。

图2-1 布置拓扑

表2-2 IP地址表

Step2：静态路由配置。

路由器R0配置：

对于路由器R0来说，其有两个直连网络，分别是192.168.1.0和192.168.2.0，这两个网络不需要配置静态路由。R0不知道的是192.168.3.0和192.168.4.0这两个网络的路由，所以，需要在R0上配置这两个静态路由，这需要管理员人工判断下一跳地址，具体配置如图2-3所示：

图2-3 配置路由器R0

路由器R1配置（如图2-4所示）：

图2-4 配置路由器R1

路由器R2配置（如图2-5所示）：

图2-5 配置路由器R2

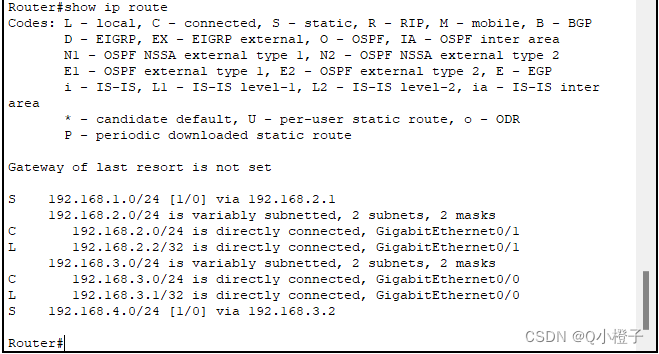

查看路由器的路由表，以R1为例，其中S开头的为静态路由，C开头的为直连路由，如图2-6所示。

图2-6 查看路由器的路由表

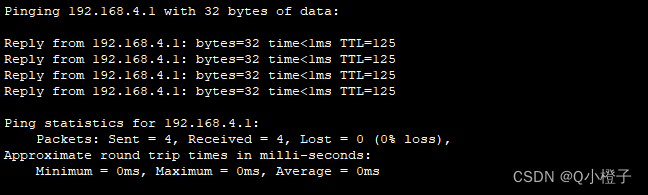

由PC0 ping PC1，验证是否能 ping 通，如图2-7所示。

图2-7 PC0 ping PC1

Step3：默认路由配置。

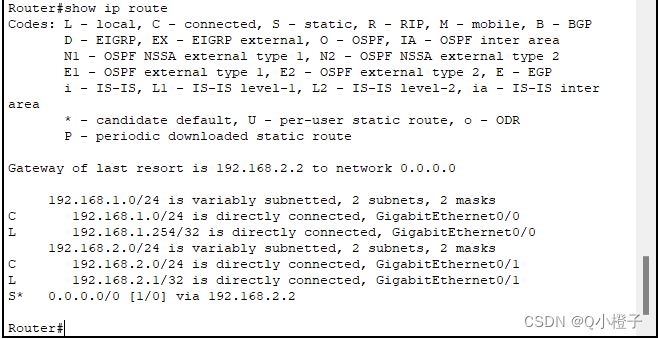

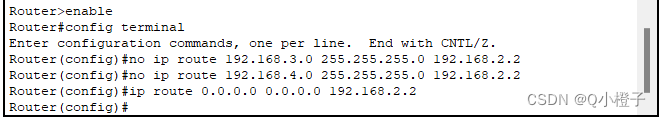

对于路由器R0来说，其有两个直连网络，分别是192.168.1.0和192.168.2.0，这两个网络不需要配置路由。通过前面的静态路由可知，R0去192.168.3.0和192.168.4.0这两个网络的的吓一跳都是192.168.2.2，所以，这两个静态路由可以由一条指向192.168.2.2的默认路由代替，在前面配置的基础上，将静态路由删除（静态路由前面加no），再增加一条默认路由即可，如图2-8所示。
