常用流程图符号和基本流程图

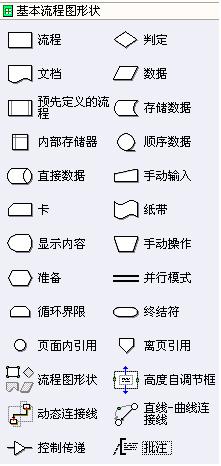

流程图可能是开发者平时使用比较多的一类图形了，流程图的分类也比较多，这里我就不具体列举了，使用VISIO 2007打开后，里面有好多的流程图模板，需要的可以自己去查找，下面我就介绍下流程图常用的符号，如下图：

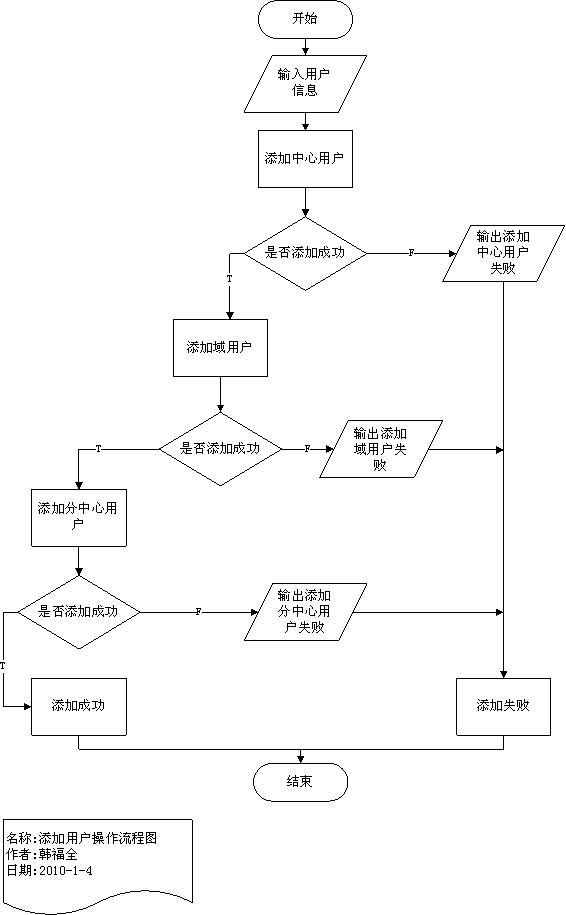

上述图标是些比较常用的，我这里做了个基本流程图的小例子，比较简单，是个顺序结构的流程图，如下图：





上图流程主要有3个操作分别按照顺序来执行，

首先添加中心用户：如果失败了流程直接结束，添加中心用户成功后添加域用户

添加域用户：如果失败流程直接结束，成功后添加分中心用户

添加分中心用户：成功后返回操作成功提示，然后结束流程，如果失败了，流程直接结束。

除了上面的顺序结构流程图之外，还有算法机构流程图、循环结构流程图等，暂时就先不介绍了，以后有时间再详细介绍。
