流程图常用符号及其代表含义

常用的流程图符号都有其特定的含义，彼此之间不可乱用，否则很容易闹出笑话。

以下是流程图常用的7个符号，以及它们各自代表的含义：

1）开始与结束

一般是椭圆符号（分两种），用来表示一个过程的开始或结束。“开始”和“结束”写在符号内。

2）活动/处理进程

用矩形符号。用来表示在过程的一个单独的步骤。活动的简要说明写在矩形内。

3）判断/判定

是菱形符号。用来表示过程中的一项判定或一个分岔点，判定或分岔的说明写在菱形内，常以问题的形式出现。对该问题的回答决定了判定符号之外引出的路线，每条路线标上相应的回答

4）进程方向

一般是箭线符号。用来表示步骤在顺序中的进展。箭头表示一个过程的流程方向。

5）文档/文件

符号如下图，用来表示属于该过程的书面信息。文件的题目或说明写在符号内。

6）输入/输出

一般用平行四边形符号，表示数据的输入或者输出。

7）预设处理

双边矩形。可以理解为子流程，像一个黑盒。双边矩形中包着一个流程图，只是没有详细显示而已。

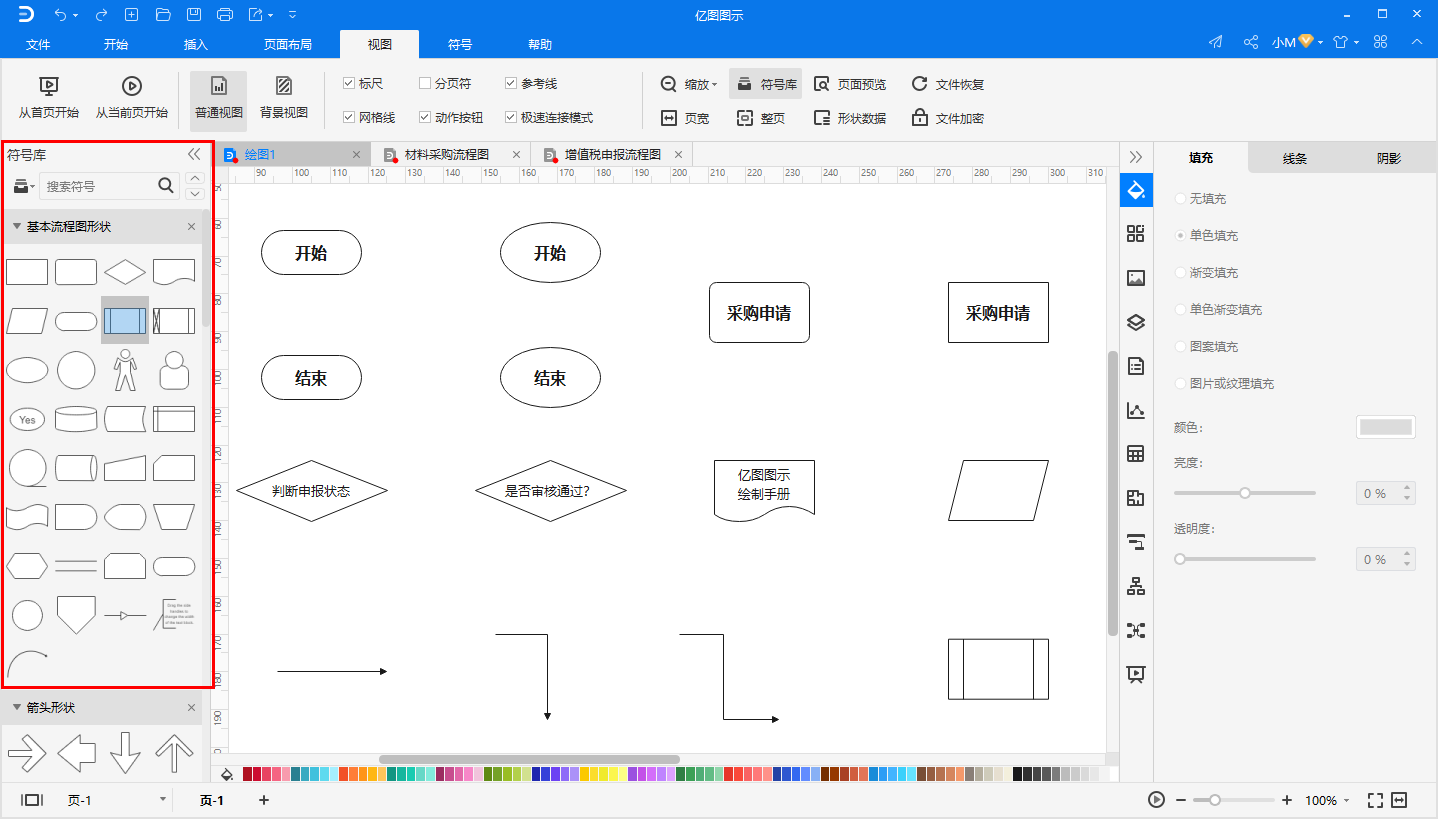

亿图图示内置了一个庞大的符号库，以上流程图符号都可以在符号库中找到：

一键体验 亿图图示 在线版​www.edrawmax.cn

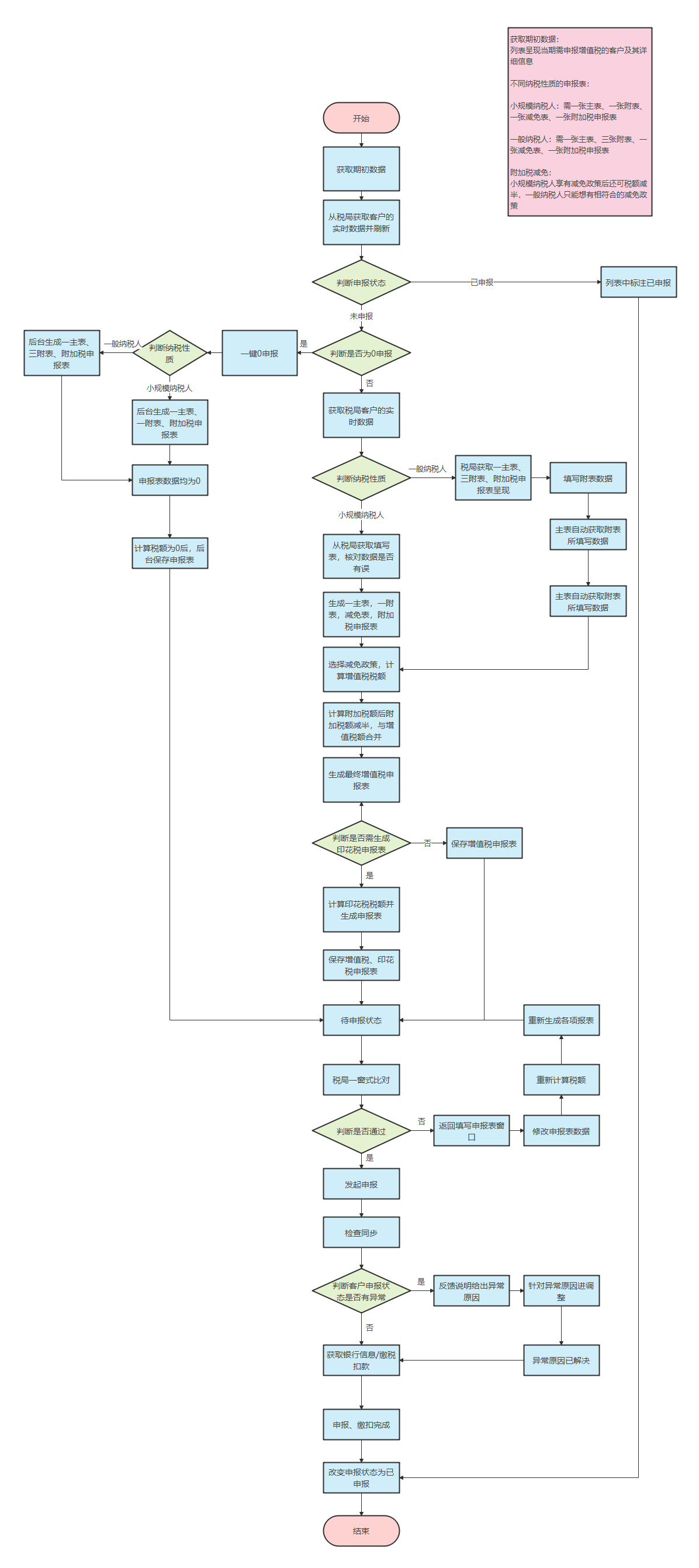

最后，附上一份完整的流程图（增值税申报流程图）：

图片模糊的话，可以复制下方链接获取查看源文件▼
增值税申报流程图 - 亿图图示模板社区
edrawmax.cn/templates/file/1012200
