SDH线路的时隙划分--详解

CPOS线路总共可以划分成63个E1时隙，每个时隙对应一个号

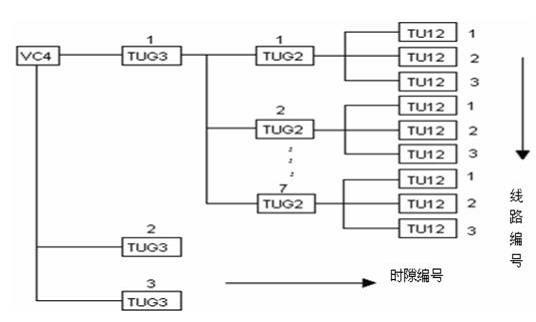

对应关系为：1个au-4包含3个tug-3,1个tug-3包含7个tug-2,1个tug-2包含3个tu-12


对于两种划分方式，划分出来的时隙号是不一样的

VC12就是时隙号

这里假设 TUG3＝2   TUG2=1  TU12＝1 的时候

如果用第一种划分方式，那么对应的时隙号应该是  2+(1-1)*3+(1-1)*21＝2，思科的设备采用这种划分方式。

如果用第二种划分方式，那么对应的时隙号应该是 1+(1-1)*3+(2-1)*21=22，华为的设备采用这种划分方式。



也就是说当TUG3  TUG2 和TU12 都相同的时候，对于思科和华为划分出来的时隙号是不一样的

如果两种设备之间要通信，必须TUG3 、TUG2 和TU12 三个值相同。

先配置CPOS卡为E1划分

然后配置63个E1通道

最后配置由E1通道虚拟出来的串口

controller SONET 2/0/0
