相信各位过来点开的时候会鄙视一句“这厮，又来搞山石了”，哈哈没错，这次确实又来了，不过这次带了点排错的心得过来，希望给未来在常见的配置过程当中，不知道怎么排错时候有些帮助。


说句真心话，山石（hillstone）确实挺好用的，不行你可以试试！！


好了，废话少说。直接上菜

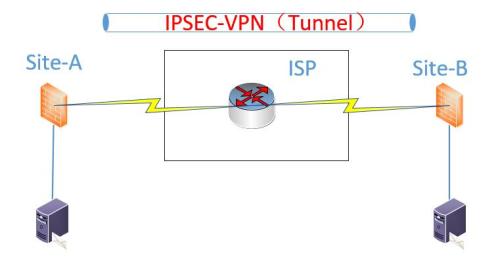

ipsec的拓扑图，我临时画了一个，目的希望各位能有图看到，不然各位心里冒出千万个草泥马“NO picture NO bb”。


wKiom1dS4m3zIFI1AABOAL0MOXA397.jpg-wh_50

（这万恶的水印）无关紧要，今天的主题在俩台firewall上面。此图ipsec配置模式为tunnel路由模式***。不过本文会把策略***和路由***的常见错误一起带过，请各位细心品味


在我们平常企业组网应用中，经常会遇到组建***网络的需求，最基础的就是site to site，稍微复杂一点的全网site to site ipsec *** 互联，工作量顶大，不过安全。避免了那种hub-spoken的中心与分支的关系（虽然工作量小，但隐患很大）


大家基本都知道ipsec-***协商有俩个阶段，第一阶段和第二阶段，那么第一阶段和第二阶段分别协商什么呢？自己去看书。（:!!!!


直接上ipsec的配置中可能会到的几个问题？

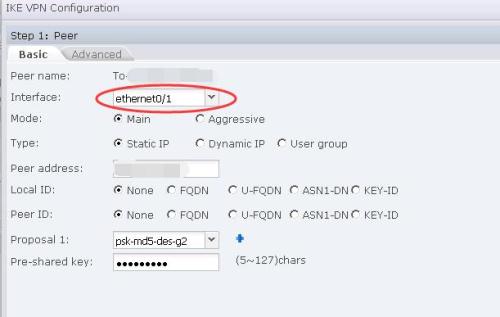

  1. 公网出接口选错！如下图，这个选错就该抽鞭子！！
    wKioL1dS5WOhTIOiAABh3szpIc0610.jpg-wh_50

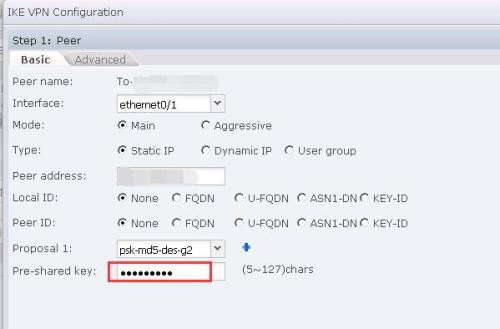

  2. 共享密钥填写一些有争议的字母比如（1和I、l（L）和1、O（大写o）和0）等，导致项目沟通邮件过程中，对端密钥填写错误！这种错误该扣工资！！！
    wKiom1dS5QLTfOBFAABg0gusnFk783.jpg-wh_50

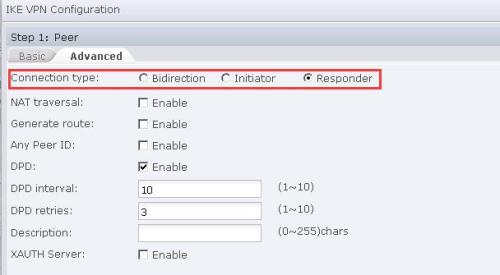

  3. 第一阶段connection type 手抖选错type！这个一般不存在，不过我经常会把这里改掉让新进入团队的兄弟们去排错检查，很锻炼人！！说真的
    wKioL1dS5omzveYmAABTVczIrcs194.jpg-wh_50

  4. 算法写错！这个我就不列举了，直接扣工资。
    PS：不瞒大家，我曾见过一家公司因为***配置俩天没配好，结果我过去检查了一下发现俩边算法填错了，当场对方的主管就把那运维工程师开除了。看得我好紧张！！！后面都不敢手滑！！
    图：（省略）

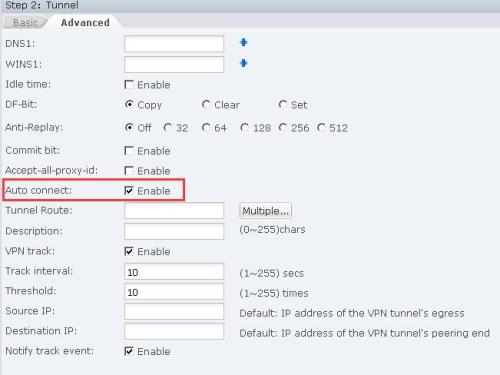

  5. 第二阶段自动连接没勾选！有部分其他产商设备，此项没有勾选会存在一些问题。
    wKioL1dS523ywvBJAAB-NTKwZdY123.jpg-wh_50

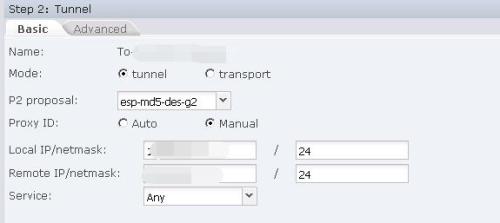

  6. 第二阶段代理ID未填写或填写不对？若对端是山石同款，则勾选auto即可，若是其他设备就要填写代理id了。

    记住，代理ID不是后期兴趣流量的匹配定义，而是第二阶段协商的参数之一，这个观念很多入门级的“选手”都没有弄清楚！！请格外注意。所以你在策略中去放行对应流量的同时需要控制进出兴趣流量，切记严谨开放策略，否则就是any到any！！
    wKioL1dS6AuCWb5AAAA3BN2b-14665.jpg-wh_50

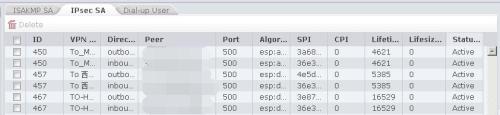

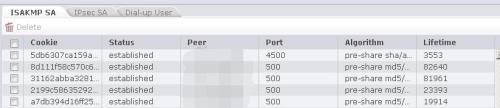

  7. 第一阶段和第二阶段全部都up了，俩边内网流量还是无法正常通信！

    wKiom1dS5_qhoW-SAABgbHizgeE591.jpg-wh_50

    wKioL1dS6P2DiV5vAABxBFVOq0Y607.jpg-wh_50
    此时就应该检查下tunnel的路由写过没有？、snat的指定不转换做了没有？路由模式***的策略方向是否放行正确？策略模式***的security connection方向选错没有？


大家随着我往下看，常见的配置错误以及思路简单在上面介绍了一下。现在着重聊排错环节？（访客：“铺垫这么久才进入状态，差评”！！！）


各位久等了，以下为各位演示在以上出错的情况下，hillstone cli（命令行）debug *** 调试日志的解读技巧和个人排错经典心得。


配菜，大家继续开开胃。


客户名称：（···做网工还是要有极强的保密意识，这关系到职业道德）省略
情景：拨通了L2TP-***，但是ping不同内网服务器

SSH进入hillstone底层使用debug命令：（语法如下）

  debug dp filter src-ip 10.91.0.15 proto icmp 【该地址为L2TP-虚拟获取的地址】

  debug dp filter dst-ip 10.10.0.1 proto icmp

  debug dp basic

  debug dp drop

  debug self


A05-qujun-Fw[DBG](config)# clear logg debug

A05-qujun-Fw[DBG](config)# show logg debug

2015-12-17 11:23:53, DEBUG@FLOW: core 1 (sys up 0x1aa53c70a ms): Finish decap

Packet: 10.91.0.15 -> 10.9.1.1, id: 96, ip size 60, prot: 1(ICMP)

dp_prepare_pak_lookup srcip: 10.91.0.15, dstip: 10.9.1.1,prot 1

No session found, try to create session

-----------------First path creating new session-----------------

--------VR:trust-vr start--------

10.91.0.15:1->10.9.1.1:20876

NAT: ICMP protocol type/code 0800

No DNAT matches, skip DNAT

Get nexthop if_id: 9, flags: 22, nexthop: 103.20.248.1

Interface route

NAT: ICMP protocol type/code 0800

Matched source NAT: snat rule id:2

Matched source NAT: source port1->port22589

--------VR:trust-vr end--------

begin lookup predefine prot:1 port:20876

Identified as app PING (prot=1). timeout 6.

Pak src zone L2TP, dst zone untrust, prot 1, dst-port 20876.

No policy matches, default ===DENY===  【数据没有匹配，被防火墙drop了，思考~~~~~】

Dropped: Can't find policy/policy denied. Abort!!

deny session:flow0 src 10.91.0.15 --> dst 10.9.1.1 Deny session installed successfully

-----------------------First path over (session not created)

Droppped: failed to create session, drop the packet


仔细检查下来，发现ping错了，再次debug，数据正常转发。呃，抽自己鞭子

A05-qujun-Fw[DBG](config)# show log debug

2015-12-17 11:32:39, DEBUG@FLOW: core 1 (sys up 0x1aa5bce54 ms): Finish decap

Packet: 10.91.0.15 -> 10.10.1.1, id: 100, ip size 60, prot: 1(ICMP)

dp_prepare_pak_lookup srcip: 10.91.0.15, dstip: 10.10.1.1,prot 1

No session found, try to create session

-----------------First path creating new session-----------------

--------VR:trust-vr start--------
