华为Mate40系列于10月22日如约而至，Mate40系列包括Mate40、Mate40Pro、Mate40Pro+以及Mate40 RS保时捷。

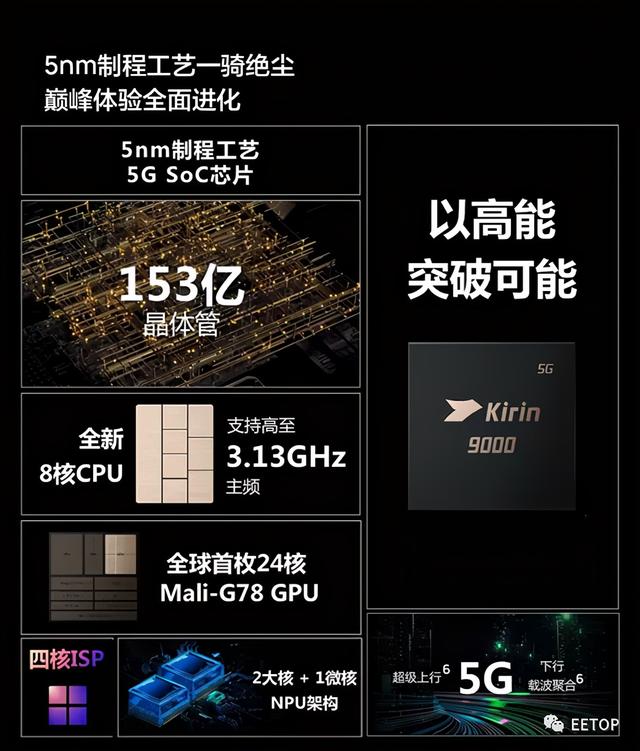

最令大家期待的5nm制程麒麟9000系列处理器的正式发布，虽然苹果基于台积电5nm的A14也已上市，但是麒麟9000集成了5G基带芯片，因此麒麟9000是第一款也是目前唯一一款5nm 5G SoC！

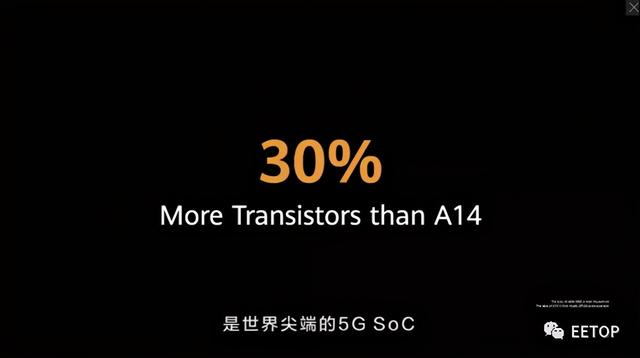

此外麒麟9000芯片是华为史上最强大的芯片，其集成了153亿个晶体管，比前不久发布的Apple A14(仅拥有118亿个晶体管)多出30%。

当然，对于更大的裸片尺寸的解释是包含了一个片上5G基带，但是，基带并不是唯一使芯片尺寸膨胀的IP模块，因为海思还选择了相当庞大的GPU核心：

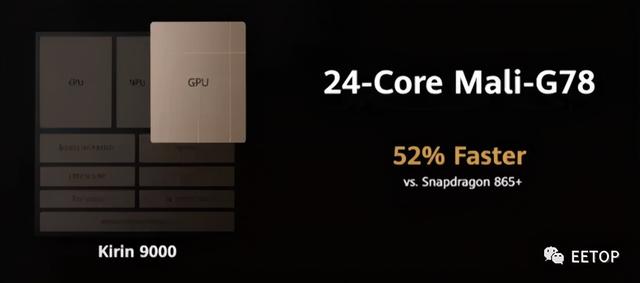

我们知道上一代麒麟990使用的是16核心的Mali-G76，而麒麟9000的GPU直接跳过了Mali-G77，采用了ARM最先进的G78架构，核心数达到了24个！GPU计算速度比骁龙865+快52%。与采用G77架构的三星Exynos 990相比较，麒麟9000 GPU内核数量是Exynos 990的2.2倍。

余承东在发布会上表示：“GPU有时候比CPU更为重要，因为在玩手游时，往往调用的是GPU的能力。”

目前我们还不知道该设计的时钟频率，但鉴于核心数量众多，我预计它的时钟频率会非常低，代表了 "宽和慢 "配置的极端情况。

SoC 的其余部分也看到了更新， CPU 已从 Cortex-A76 内核更新为较新的 Cortex-A77 IP，已从 2+2+4 设计转向 1+3+4 设计，这与新一代高通芯片类似。新内核在最快内核上时钟高达 3.13GHz，比 Snapdragon 865+ 略领先。由于海思的产品周期原因，使得它很少能够赶上 Arm 最新的 CPU IP 发布周期，因此此次并没有采用最新的X1+A78架构，不过从不久前流出的麒麟9000跑分来看，已经比目前市场上基于A77架构的其他SOC快了很多，这其中有台积电5纳米工艺加持的原因，但也不能忽视海思在性能优化上的功底！

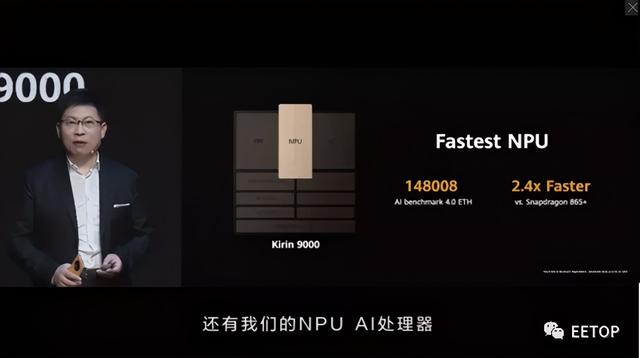

此外，麒麟9000的NPU AI处理器比骁龙865+快2.4倍，AIBenchmark跑分达到148008。

新芯片采用新型混合LPDDR4X/5内存控制器，Mate 40系列应采用后者LP5内存，但华为尚未确定具体规格。

图像信号处理方面，在麒麟9000里，集成了华为目前最为先进的ISP技术，相较上一代麒麟990 5G芯片，其吞吐量提升50%，视频降噪能力优化48%。

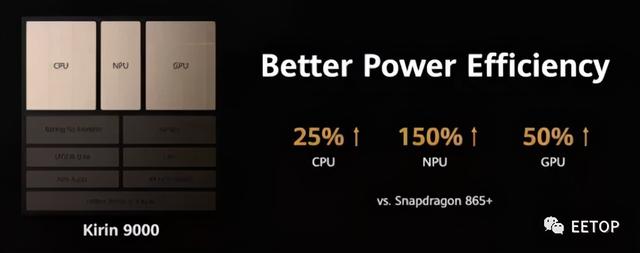

5nm制造节点也带来了功耗效率的提升，这里最重要的披露是，华为承诺CPU效率相比骁龙865+提升25%。考虑到两款SoC在非常相似的时钟频率下，CPU配置几乎相同，这25%的数字中，大部分应该是由于工艺节点的改进。

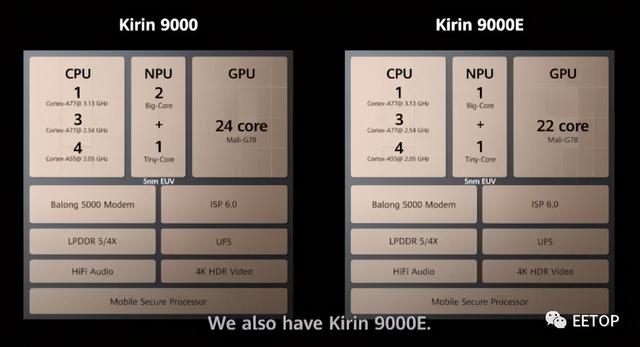

与此同时，与麒麟9000一同推出的还有较为低端一些的麒麟9000E，主要区别在于少了2个GPU核心和1个大核NPU，但同样是一款性能强悍的5G SoC。

以上就是Mate40 处理器麒麟9000的简单介绍，关于Mate40手机全网文章已经有很多，我们就不掺乎了。
