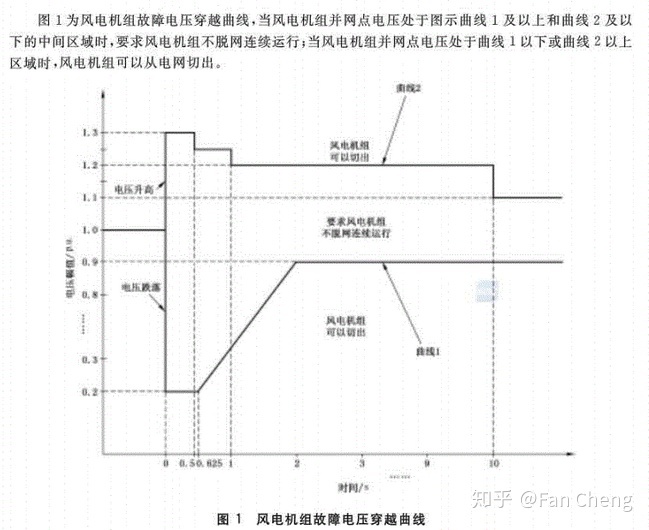

先简单讲一下风电机组并网标准中对于故障穿越（即电网发生故障后，风电机组保持并网不间断运行的状态，fault ride through，FRT ）的相关要求。主要分为低电压穿越，高电压穿越和无功支撑要求等，具体的可以参考我国国家标准GB/T 36995-2018《风力发电机组 故障穿越能力测试规程》，具体的如下图：

并网点电压处于中间区域要求并网运行，跑到外面去了就允许脱网酱紫

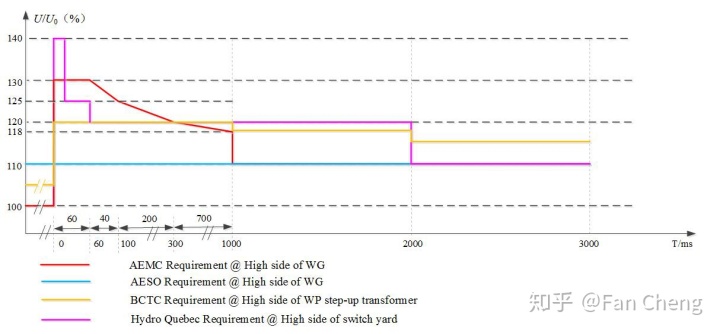

低电压这个是先出来的，0.625 s时间 0.2p.u.的连续运行能力，然后2 s内恢复到0.9 p.u.电压保持不脱网。高电压是随后出的标准，几起比较典型的高电压脱网事故会在该系列的后续内容中加以介绍。这里再附上一组图，是其他国家公司的高电压穿越标准，仅供参考（有点年头了，不知道有没有变化）

澳大利亚电网最先制定了风电机组高电压穿越的相关标准，其规定为：在60 ms之内，风电机组高压侧可以承受1.3倍过电压，之后940 ms内电压处于额定曲线之下均不允许机组脱网，并且可以承受长时间尺度的1.1倍过电压。此外，风电机组的HVRT电压曲线如上图所示，其中要求最为严格的魁北克标准要求机组具备短时承受1.4倍过电压的能力，且大部分标准均规定风电机组可以长期运行在一定范围的过电压状态（1.05 p.u.或1.1p.u.）。

除此之外，并网标准和穿越要求中，对于风电机组在电压跌落或升高期间也有相关要求，以我国为例，低电压穿越需要满足有功恢复速度要求和无功电压支撑要求，高电压穿越需要满足功率波动的要求和无功电压支撑的要求，具体还是参看标准。

好的，上面的东西比较枯燥，总体内容就是讲了这么个事儿：这个风电机组在电网出了幺蛾子时候不能动不动就自个把自个切了，要是风电占比低还好说，如果是大规模风电场发生这种事，可能就会造成连锁反应一堆机组脱网，从而引发系统侧更多问题，所以需要制定这个标准。

那么为什么风电机组在面临电压跌落和升高这种骤变的时候会出啥子问题呢？有啥子方法解决呢？OK慢慢来，这里就先以Type-III的双馈异步风电机组为例：

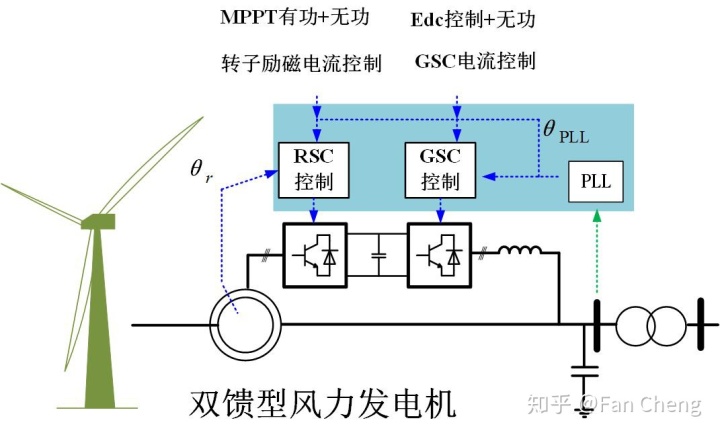

典型的控制结构：转子侧变换器RSC控制转子励磁电流从而实现MPPT和定子端的无功控制；网侧变换器GSC控制输出电流实现背靠背直流侧电压恒定和GSC无功输出控制

这个不好分析，我们就按照定转子侧磁链和电压方程，把三相稳态下的电路用单相图的形式画出来，就成了这样：

下标s和r分别是定子和转子的缩写

然后现在比如说网侧电压Us突然跌落了，会发生什么呢？由于磁链不能突变，所以这个时候根据：

实在不会用知乎的公式编辑器

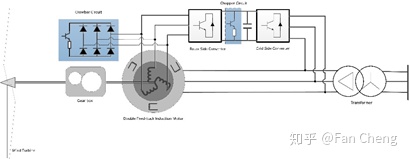

当Us跌落会使得定子磁链phis的一阶导数下降，所以根据磁链关系也会影响转子磁链phir的一阶导数，如果维持转子侧换流器电压Ur不变的话，会使得Ir发生突变急剧增大，从而使得转子电流越限，损害转子侧换流器。这也是DFIG的FRT主要保护转子侧变换器的原因，保护策略的话，也就是给转子侧电流进行限幅处理，典型的就是转子侧Crowbar保护装置：

图太小了 看不清，以后再换，转子侧那个蓝色那个就是crowbar

当定子侧电压跌落后，转子侧crowbar投入，相当于转子绕组短路，转子电流在暂态时间都走耗能电阻回路，从而实现了RSC的保护；

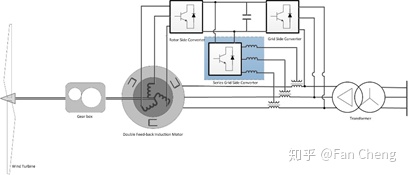

其他的方案比如：级联网侧变流器串补Serial grid side converter, SGSC

注意这第二个变换器是接上了串补的，可以通过调整这个变换器来进行电压补偿，从而减少定子侧的电压跌落程度；除此之外还有：

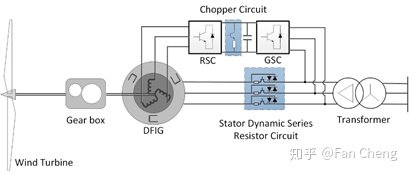

Stator serial impedance, SSI，定子侧阻抗串联，也是通过增加电阻来减小定子侧衰减常数τs，从而加速磁链衰减的方法。

除此之外直流侧可能会存在过电压的问题，这里就常用DC chopper来实现能量的平衡，就是背靠背换流器中间的硬件卸荷电路。在目前的DFIG硬件保护方案中，比较主流的还是Crowbar方案＋DC chopper，可以比较好的实现故障穿越；对于PMSG穿越的保护硬件则一般采用DC chopper。

对于低电压穿越LVRT，是在十多年前的研究热点之一，产出论文比较多，这里比较推荐的是机械工业出版社的《双馈感应电机在风力发电中的建模与控制_胡家兵》和《新能源并网发电系统的低电压故障穿越和控制_耿华》这两本，有需要的同学去看一下就明白，讲的很清晰了。

参考文献：

[1] 中国国家标准化管理委员会.GB/T 19963-2011风电场接入电力系统技术规定[S].北京:中国标准出版社, 2012.

[2] 贺益康,周鹏.变速恒频双馈异步风力发电系统低电压穿越技术综述[J].电工技术学报, 2009, 24(09): 140-146.

[3] 张兴,张龙云,杨淑英,余勇,曹仁贤.风力发电低电压穿越技术综述[J].电力系统及其自动化学报, 2008(02):1-8.

[4] 徐海亮,章玮,贺益康,陈建生.双馈型风电机组低电压穿越技术要点及展望[J].电力系统自动化,2013, 37(20):8-15.

[5] 戴慧珠,迟永宁.国内外风电并网标准比较研究[J].中国电力,2012,45(10):1-6+11.

[6] 贺益康,胡家兵.双馈异步风力发电机并网运行中的几个热点问题[J].中国电机工程学报,2012, 32(27): 1-15.

[7] 赵宏博,姚良忠,王伟胜,张文亮,迟永宁,李琰.大规模风电高压脱网分析及协调预防控制策略[J].电力系统自动化,2015,39(23): 43-48+65.
