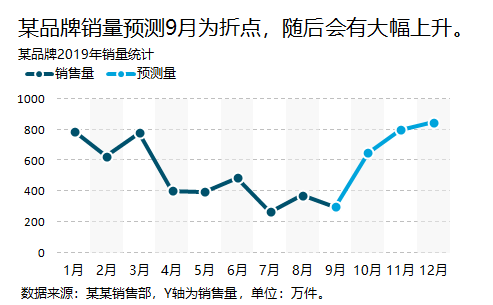

大家好，今天，分享一个趋势分析常用组合图表，它是利用不同颜色的折线上下波动数值来反应销量和预测趋势，同时利用柱形图做背景来让时间点更易辨认，图表示例如下(操作软件版本：限Excel2007及以上)：

一、图表简介：

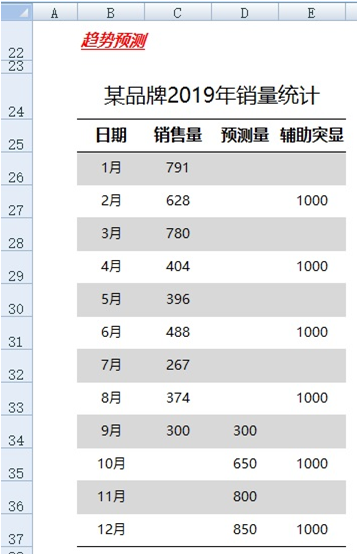

构   成： 以 折线 图为基础， 柱形 图为辅。    优   点：直观表达各个时间点上的 销量 趋势 和 预测 情况 。 缺   点：只 强调 完成值和预测值的数据点 的 波动趋势 。 关键点： 辅助图形 设置 。 解   读： 1、某某公司销量趋势呈V型趋势，1、4季度高，2、3季度低迷 。 2、销量拐点在9月，后期有一波上升趋势 。 二、制作步骤： 1、建立源数据表格 (表中数据为随机生成，只用于示例) 1)、 添加辅助列，列名为预测量，目的是为了构建预测趋势折线。 2)、添加辅助列，列名为辅助突显，目的是为构建突显时间点位的柱形图。单元格公式→=IF(MOD(ROW($A1),2)=0,ROUNDUP(MAX($C$26:$D$37),-3),"")。公式复制下拉填充；其中： IF ()→逻辑判断函数，判断公式是否满足条件；MOD()→求余函数，计算给定条件下公式的余数；ROW()→返回引用的行号；ROUNDUP()→强制将数值按给定条件向上舍入；MAX()→计算给定单元格区域最大值。

2、插入原始图表： 1)、选中C25:C37区域数据； 2)、点击插入菜单→选择折线图→点击插入二维折线图。 3、设置图表数据系列格式 (销售量系列) ： 1)、选中目标：右单击销售量序列的任意点，左单击设置数据系列格式。 2)、数据标记选项： 类型为内置圆形； 大小为8。 3)、填充：全部数据为纯色填充，颜色编码 ：0,81,108。 4)、线条颜色：实线，颜色编码 ：0,81,108。 5)、线型： 3磅，实线。 6)、标记线颜色： 实线，白色。 7)、标记线样式：1.5磅，实线。 4、设置数据源： 1)、选中目标：右单击图表任意区域，选择“选择数据”→打开"选择数据源"对话框。 2)、图列项(系列)→添加系列： 预测量：单击“添加”→设置“系列名称”为“预测量”；设置“系列值”为单元格区域D26:D37。 辅助突显：单击“添加”→设置“系列名称”为“辅助突显”；设置“系列值”为单元格区域E26:E37。 3)、水平(分类)轴标签→编辑系列： 单击任意系列名称→点击编辑→轴标签区域选择为日期列，即B26:B37。 5、更改图表类型(辅助突显序列) ：

1)、选中目标：左单击图表任意区域，选择“布局”选项卡→左单击左侧图表区下拉框→选择系列"辅助突显"

2)、更改图表类型： 点选设计选项卡→更改图表类型→点选二维蔟状柱形图。 6、设置数据系列格式(辅助突显序列) ： 1)、选中目标：右单击辅助突显序列的任意点，左单击设置数据系列格式。 2)、系列选项：重叠为 100% ；间距为 0% 。 3)、填充：纯色填充→ 深色15% ； 透明度→ 50% 。 4)、边框颜色：无线条 。 7、设置图表数据系列格式 (预测量系列) ： 1)、 选中目标：右单击 预测量 序列的任意点，左单击设置数据系列格式。 2)、数据标记选项： 类型为内置圆形； 大小为8。 3)、填充：全部数据为纯色填充，颜色编码 ：0,164,220。 4)、线条颜色：实线，颜色编码 ：0,164,220。 5)、线型： 3磅，实线。 6)、标记线颜色： 实线，白色。 7)、标记线样式：1.5磅，实线。 8、 设置图表坐标轴格式(X轴)： 1)、 坐标轴选项： 标签与坐标轴距离→ 1 ，主要、次要刻度线类型→ 无 ，坐标轴标签→ 轴旁 ，位置坐标轴→ 刻度线之间 。 2)、填充、线条颜色： 无 。 9、设置图表坐标轴格式(Y轴) ： 1)、 坐标轴选项：最小值→ 0 ；最大值→ 100 0；主要刻度单位→ 200 ，主要、次要刻度线类型→ 无 ，坐标轴标签→ 轴旁 。 2)、填充、线条颜色： 无 。 10、设置图表区域、绘图区域格式 ： 填充和边框颜色均选 无 。 11、设置网格线： 1)、线条颜色：实线； 深色25% 。 2)、线型： 1.25 磅； 短划线 。 12、图表元素美化： 1)、标题区： 文本框； 中部对齐； 左边距0.2厘米，其余为0； 高度1厘米，宽度与图表框一致。 2)、副 标题区：文本框；中部对齐；左边距0.2厘米，其余为0；高度0.5厘米，宽度与图表框一致。 3)、图例：删除辅助突显图例，将其余图列项 放在左上角副标题区下方，与副标题左对齐。 4)、脚注区： 文本框； 中部对齐； 左边距0.2厘米，其余为0； 高度0.5厘米，宽度与图表框一致。 5)、字体：标题字体为微软雅黑，16#；其余字体为微软雅黑，10#。 6)、图表框：比例选择建议在0.5~0.65为宜，即长度控制在12.7附近，高度控制在7.62附近，这样能达到黄金分割比例，让图表更具有审美意义。
