如何让地面不起灰_水泥地面起灰怎么办？老师傅6招搞定了

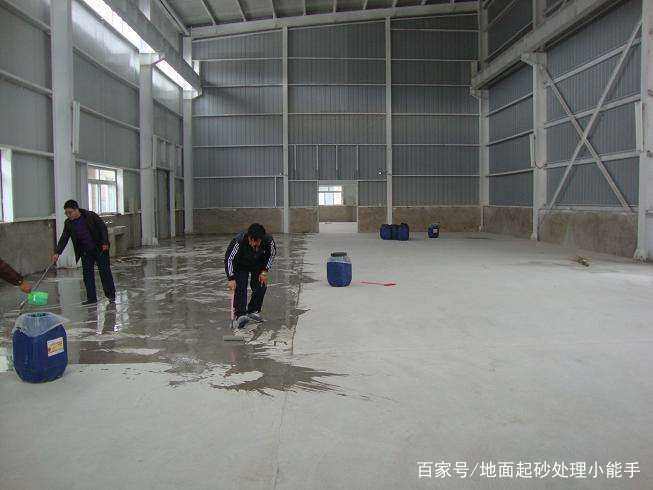

如果解决厂房车间的水泥地面起砂起灰现象，可以使用邦伟建材的BW101水性地面起砂处理剂或者BW205地坪渗透固化剂，都可以快速有效解决不同地面的起砂起灰现象。

由于各种原因，地面找平后起灰的情况经常发生，而且这种灰尘怎么都清扫不净，不仅让人心烦，还会影响后期铺装地板，发生这种情况应当及时处理，以避免更严重的后果，那么地面找平后为何起灰，又应该如何处理呢？

一、地面找平后为何起灰？

1、水灰比过大：找平的时候，工人在调配水泥的时候，水和灰的比例过大，原则上，石灰与水的比例在4:1，如果用水过多的话，不仅降低了水泥地面面层的强度，而且还会造成砂浆泌水，进一步降低了水泥表面的强度，因此，就会出现水泥地面起灰的现象。

2、水泥质量太差：地面找平的时候，用的水泥的质量，标号，沙子的颗粒太细了，面层的水分保养不够等原因。

二、如何防止找平后起灰？

1、严格控制水灰比：一定要控制水和石灰的比重在1:4。

2、挑选合格的材料：尽可能使用普通硅酸盐水泥，禁止使用过期水泥和受潮水泥， 地面面层砂浆不要用细砂。

三、找平后起灰如何处理？

可用胶水泥腻子修补，具体方法如下：

1、清洗地面

先用刷子把地面上起的灰尘给清除干净，然后再用清水冲洗干净，如果地面有裂缝或者凹坑的时候，可以先用水泥拌合少量的胶水制成的腻子修补，也可以用“堵漏王”修补。

2、用胶水涂刷地面

用胶水加约一倍水搅拌均匀后，涂刷地面表面，起到界面剂的作用，以增强胶水泥腻子与面层粘结力。

3、胶水泥腻子应分层刮涂

每层刮涂约0.5mm厚为宜，一般应刮涂3-4遍，总厚度为2mm左右。底层腻子的配合比可用水泥：108胶：水=1：0.25：0.35，搅拌均匀后刮涂于经过处理的地面上。操作时可用刮板刮平，底层一般刮涂1-2遍。面层腻子的配合比可用水泥：108胶：水=1：0.2：0.45，一般刮涂2-3遍。注意：需要考虑的是这种批刮的腻子时间长了，特别是厂房车间地面是不适合使用的，容易脱皮破损，如果解决厂房车间的水泥地面起砂起灰现象，可以使用邦伟建材的BW101水性地面起砂处理剂或者BW205地坪渗透固化剂，都可以快速有效解决不同地面的起砂起灰现象。

4、控制室温

严格控制施工时候的温度，因为如果室温低于10度的时候，胶水就会变的粘稠甚至会冻结，因此，工人一定要合理的控制温度，使胶水一直维持在自然融化的状态再进行配置，胶水凝固之后，不宜直接用火烤加温或者加热水的方法解冻。

5、控制胶水水泥的比例

胶水掺入水泥浆后，有缓凝和降低强度的作用。试验证明，随着胶水掺量的增多，水泥浆的粘结力也增加，但强度则逐渐下降。胶水的合理掺量应控制在水泥重量的20%左右。另外，结块的水泥不得使用。

6、后期养护

刮涂后按照水泥地面的养护方法进行养护，2-3天后，用细砂纸轻轻将抹水泥地面起沙处理，使用地面起沙处理剂，然后上蜡一遍，即可使用。不过此种方法不太适合环境相对恶劣的地面情况，如果过为严重，只能重新找平。

本文相关词条解释

水泥

水泥定义：粉状水硬性无机胶凝材料。加水搅拌成浆体后能在空气或水中硬化，用以将砂、石等散粒材料胶结成砂浆或混凝土。水泥应用学科：水利科技(一级学科)；工程力学、工程结构、建筑材料(二级学科)；建筑材料(水利)(三级学科)凡细磨成粉末状，加入适量水后，可成为塑性浆体，既能在空气中硬化，又能在水中硬化，并能将砂、石等材料牢固地胶结在一起的水硬性胶凝材料，通称为水泥。水泥特别适用于制造混凝土、预制混凝土、清水混凝土、GRC产品、粘合剂等特别场合，普遍用于彩色路面砖、透水砖、文化石、雕塑工艺品、水磨石、耐磨地坪、腻子等，具有高光线反射性能，使制造的路边石、路标、路中央分隔线拥有更高的交通安全性能。白水泥多为装饰性用，而且它的制造工艺比普通水泥要好很多。主要用来沟白瓷片的缝隙，一般不用于墙面，原因就是强度不高。在建材市场或装饰材料商店有售。　　水泥的生产工艺，以石灰石和粘土还有二氧化硅为主要原料，经破碎、配料、磨细制成生料，喂入水泥窑中煅烧成熟料，加入适量石膏(有时还掺加混合材料或外加剂)磨细而成。

地面

地面(楼面)通常由面层和基层两部分构成(图1)。地面

胶水

胶水就是能够粘接二个物体的物质。胶水不是独立存在的，它必须涂在二个物体之间才能发挥粘接作用。胶水中的化学成分，在水性环境里。胶水中的高分子体(白胶中的醋酸乙烯是石油衍生物的一种)都是呈圆形粒子，一般粒子的半径是在0.5～5μm之间。物体的粘接，就是靠胶水中的高分子体间的拉力来实现的。在胶水中，水就是中高分子体的载体，水载着高分子体慢慢地浸入到物体的组织内。当胶水中的水分消失后，胶水中的高分子体就依靠相互间的拉力，将两个物体紧紧的结合在一起。在胶水的使用中，涂胶量过多就会使胶水中的高分子体相互拥挤在一起；高分子体间产生不了很好的拉力。高分子体相互拥挤，从而形成不了相互间最强的吸引力。同时，高分子体间的水分也不容易挥发掉。这就是为什么在粘接过程中"胶膜越厚，胶水的粘接效力就越差的原因"。涂胶量过多，胶水大起到的是"填充作用"而不是粘接作用，物体间的粘接靠的不是胶水的粘结力，而是胶水的"内聚力"。如果不是水溶性的，其实原理也大同小异，就是用其他溶剂代替了水罢了。
