十五、手机送话器，耳机电路(上接第十四篇：手机手机WIFI,蓝牙电路)

认识送话器

送话器也叫受话器或者叫麦克风，是一种将声音转换成电子信号的声电转换器件。送话器有正、负极之分，在维修时应注意，如极性接反，送话器就不能输出信号。另外，送话器在工作时还需要为其提供偏压，否则，也会出现不能送话的故障现象。

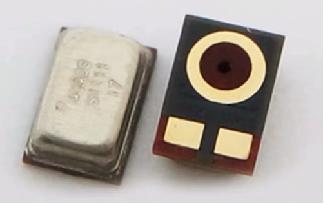

送话器的外观及内部结构

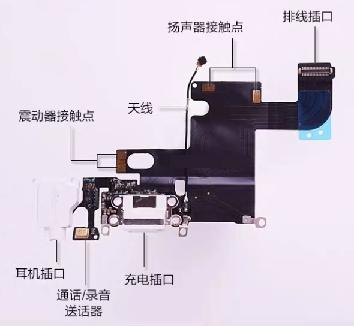

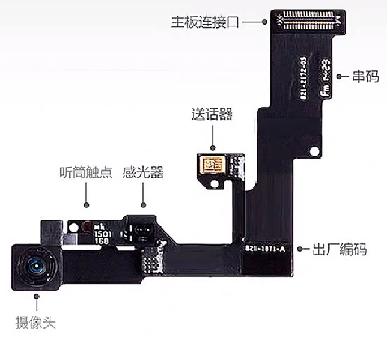

送话器的位置

主的送话器电路

苹果6代为例

尾插座阻值

苹果6代为例

主送话器损坏后将导致：

1、打电话时对方听不到声音；

2、送话器声音小；

3、微信聊天或视频时对方听不到声音

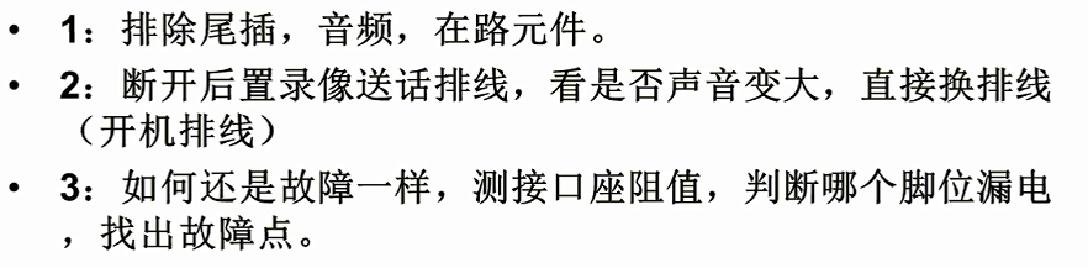

送话声音故障维修思路

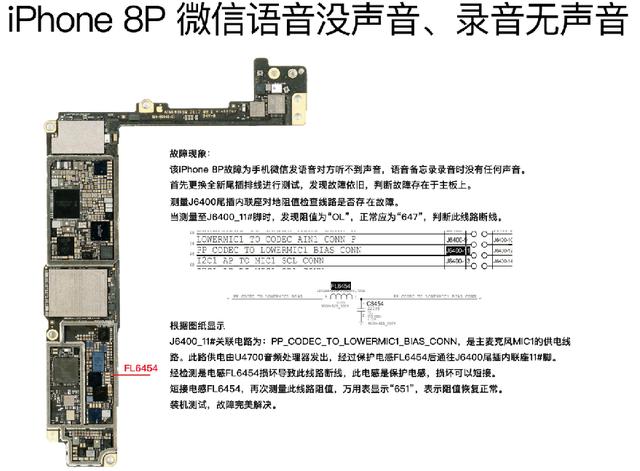

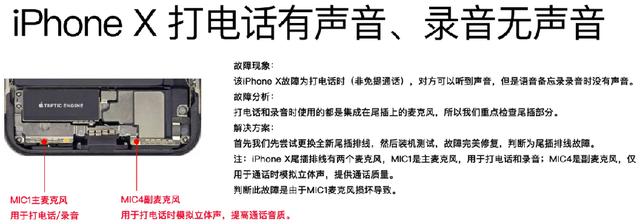

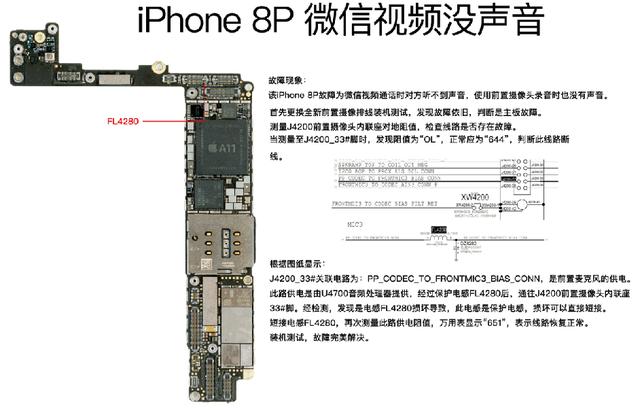

维修案例

手机主板维修原理技术交流，未完待续！关注我，了解更多专业级维修知识及视频！
