首先来给大家说说题主所说的漏电保护器如何接线：

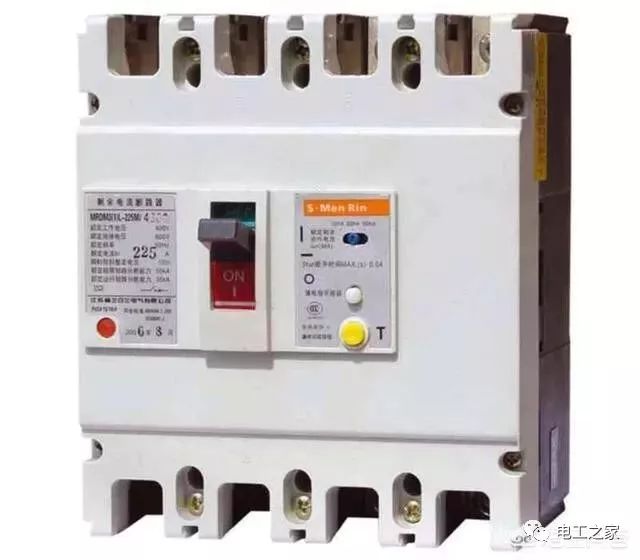

1. 我们看上面漏电保护器的图片，我们可以看出这是一个4P的漏电保护器，这种漏电保护器上面是不标注L和N的，我们仔细看接线端子旁边是有数字1、2、3的；

2. 这种漏电保护器是用在三相电需要断零的供电系统中，需要接四根线即三根火线和一根零线；

3. 漏电保护器上面的数字1、2、3的对应的是接在火线的三相上即接在A相B相C相，出线端也是同样如此，另外一个没有标注数字的是接零线的。

下面在跟大家分享3P和3P+N的漏电保护器接线方法：

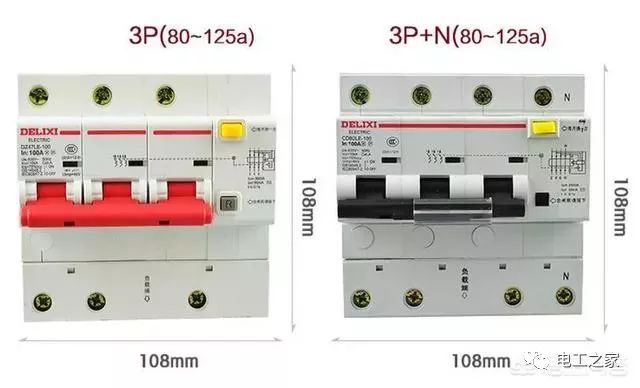

1. 如上图就是3P和3P+N的漏电保护器，这两种漏电保护器也是使用在三相电中，其中3P的漏电保护器接线很简单，它就是接三根火线，也就是3P漏电保护器的进线端和出现端分别对应火线的三相即ABC三相；

2. 3P+N的漏电保护器接线就有着一定的要求了，左面三个接线端子接火线，右边一个接线端子接零线(上面标注有N)，其中火线跟3P的漏电保护器一样，进线端和出现端分别对应火线的三相即ABC三相，零线接线N上。

然后再来跟大家分享2P的漏电保护器接线方法：

1. 我们看上面图片中的2P的漏电保护器，这种漏电保护器是安装在220V的单相电电路中，所以只有一根火线和一根零线；

2. 2P的漏电保护器接线非常简单，它对火线零线没有要求，我们可以在按照常规做法左零右火来接线，也就是进线端左侧接火线和右侧接零线，记住出线端要与进线端对应一致也是左零右火。

最后在跟大家说说1P+N的漏电保护器的接线方法：

1. 我们看上面图片中的1P+N的的漏电保护器，这种漏电保护器也是安装在220V的单相电电路中，所以也是只有一根火线和一根零线；

2. 这种1P+N的漏电保护器接线有着严格的要求，我们看上面的图片，上面图片中右侧的那个接线端子标注有N，所以零线必须接在右侧，左侧那个没有标注是用来接火线的，进线端和出线端都是如此。
