如何正确使用工业交换机呢？今天小博就以TP-LINK为例和大家说一说。
TP-LINK新推出工业级交换机——TL-SF1005工业级与TL-SF1008工业级，其本质应用功能与普通交换机相同。主要区别是面向工业应用环境做出适应，主要包括：
(1)支持工业环境的导轨和壁挂安装方式；
(2)电源输入方式多样且支持三电源冗余；
(3)支持DIP拨码开关，方便管理和维护；
(4)更强的环境适应能力，包括更宽的上下限工作温度、一定的防尘防腐能力、IP30防护等级以及增强的电磁兼容性。

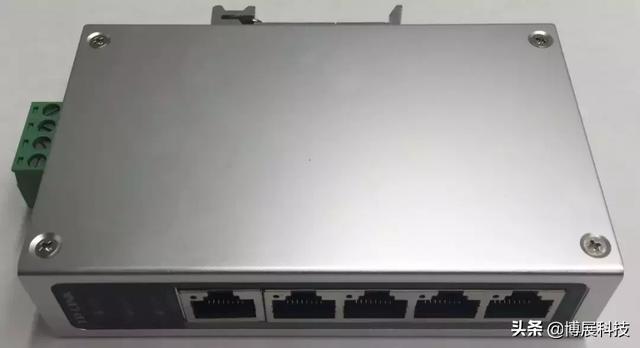

▲TL-SF1005工业级产品图片
下面以TL-SF1005工业级为例，从设备安装、电源连接、DIP模式开关、环境要求四个方面介绍工业交换机的使用方法。
设备安装
TL-SF1005工业级背面默认已安装好DIN导轨座，可以直接安装在DIN导轨上。另外，设备还支持壁挂安装，背面有4个壁挂安装孔，搭配随机附带的壁挂安装套件。

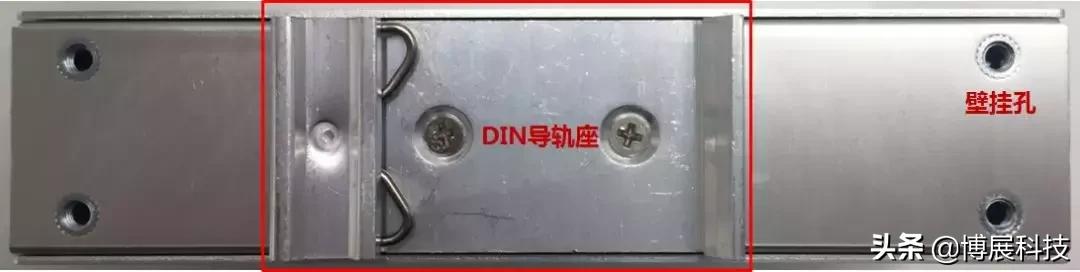

▲TL-SF1005工业级DIN导轨座和壁挂孔
注意：如果需要壁挂安装，需要先将DIN导轨座拆下来。

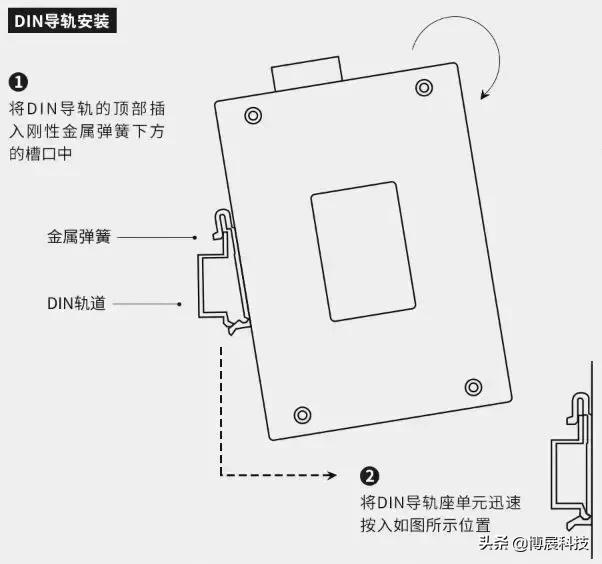

DIN导轨安装方法
安装方法如下图所示。

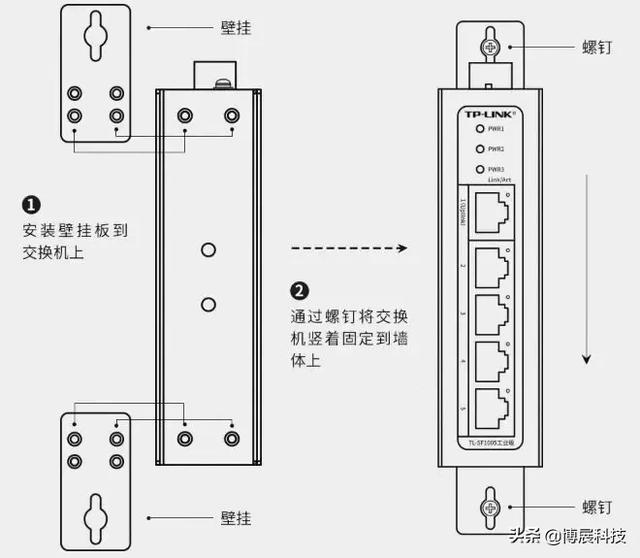

壁挂安装方法
用螺丝刀将DIN导轨座取下来，然后安装，安装方法如下图所示。
电源连接

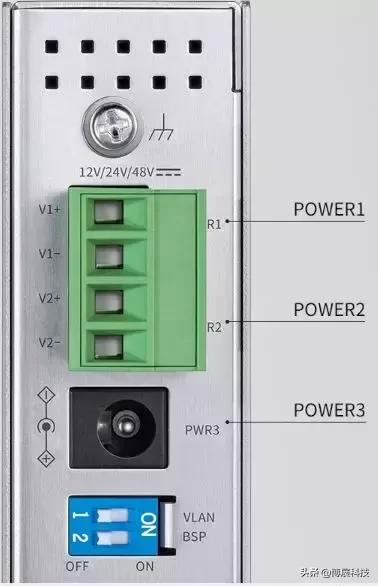

TL-SF1005工业级支持12/24/48V两路接线端子输入以及9.6-60V DC电源输入，三路电源互为备份，且支持反接保护、短路保护和浪涌保护，满足工业生产环境苛刻的稳定性要求，如下图所示。
DIP模式开关

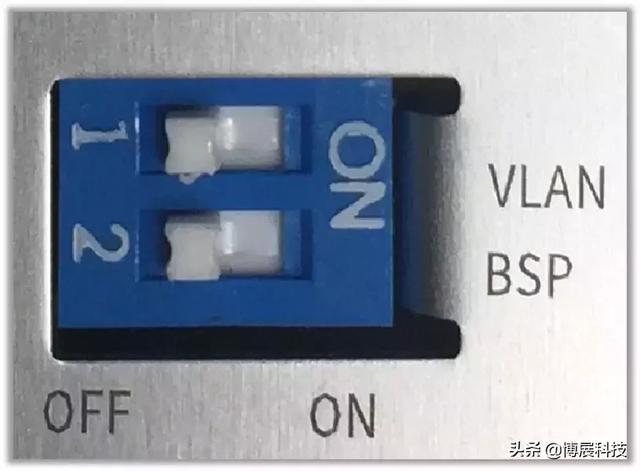

TL-SF1005工业级支持DIP拨码开关，可以通过拨码开关BSP(广播风暴保护)以及VLAN(VLAN隔离模式)，方便设置与后期维护，如下图所示。
▶VLAN：VLAN隔离模式，默认关闭，所有接口均可以互相通信。开启后，2.3.4.5号端口均只能与1号上联口通信，请根据实际需要确定是否开启。
▶BSP：广播风暴保护，默认关闭。开启之后，设备开启广播风暴保护功能，防止局域网广播风暴导致网络瘫痪，无法使用，一般建议开启。
环境要求
1、工作温度要求
TL-SF1005工业级精选高规格工业级元器件，工作温度范围低温可达-40℃，高温可达75℃。
2、防护等级
TL-SF1005工业级采用全新铝合金外壳，稳定的结构设计，防摔、防腐、抗压，符合IP30级防护要求，可以有效防止直径大于2.5mm的固体颗粒进入。
3、电磁防护

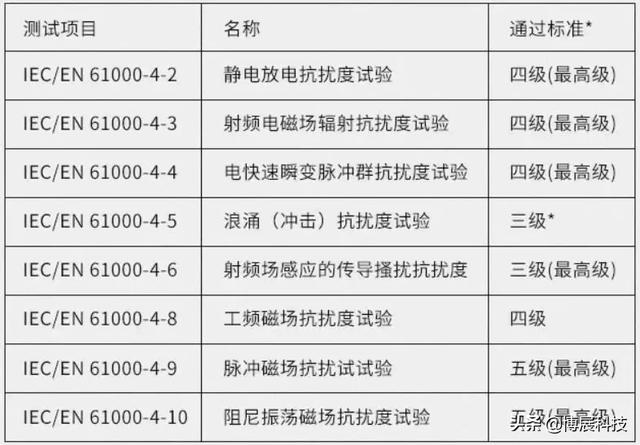

TL-SF1005工业级/TL-SF1008工业级按照IEC/EN 61000-4标准设计，适应各种恶劣干扰环境。相比普通设备，工业交换机针对工业环境如电压波动、静态干扰、电磁影响等，做了更多保障机制。
