简介：8051单片机作为微控制器的经典设备，在众多领域得到广泛应用。本文梳理了8051的基础知识，包括其架构、指令系统、存储器组织、I/O端口、中断系统、定时/计数器、串行通信和编程开发工具等，为学习者提供全面的考试和实践指导。单片机8051的考试题目

1. 8051单片机架构概览

1.1 8051单片机简介

8051单片机是英特尔公司于1980年推出的一款经典的8位微控制器，广泛应用于嵌入式系统的教学与工业控制中。其拥有简洁有效的指令集，和一定量的内部ROM和RAM，构成了强大的计算和控制核心。

1.2 8051单片机的结构特点

8051单片机的架构主要包括中央处理单元(CPU)、程序存储器、数据存储器以及输入/输出端口。其中，中央处理单元负责指令的执行；程序存储器存储执行程序；数据存储器用于暂存数据；输入/输出端口则提供与外部设备的接口。

1.3 8051单片机的应用场景

由于8051单片机具备稳定性和高效性，它在各种领域均有应用，如家用电器控制、玩具、办公设备、工业自动化设备等。其低功耗特性也使其在便携式设备中大放异彩。

2. 8051指令集及其应用

在深入探讨8051指令集及其应用之前，我们有必要回顾一下计算机指令集的定义和作用。计算机指令集是一套预定义的机器语言命令，它规定了中央处理器（CPU）能够理解并执行的全部操作。指令集的复杂程度和优化程度直接影响到程序的编写和执行效率。8051指令集是一个经典的微控制器指令集，它既包含了简单的操作，也包含了复杂的控制指令，适合于嵌入式系统编程。

2.1 8051机器指令分类

8051指令集按照其功能可以大致分为以下四个主要类别：数据传输指令、算术运算指令、逻辑运算指令和控制转移指令。

2.1.1 数据传输指令

数据传输指令用于在CPU的寄存器之间、寄存器与内存之间以及I/O端口之间进行数据移动。例如， MOV 指令用于复制数据，而 XCH 指令用于交换寄存器中的数据。

; 数据传输指令示例
MOV A, #55H      ; 将立即数55H移动到累加器A
MOV B, R0        ; 将寄存器R0的内容移动到寄存器B

在上述代码中， #55H 是一个立即数（一个立即给定的常数值），而 A 和 B 是寄存器的标识。 MOV 指令是8051中最基础的数据传输指令之一，它将数据从源地址移动到目标地址。

2.1.2 算术运算指令

8051指令集中的算术运算指令用于执行基本的数学运算，如加法、减法、乘法和除法。举例来说， ADD 指令执行加法运算， SUBB 指令执行带借位的减法。

; 算术运算指令示例
ADD A, #33H      ; 将累加器A中的值与立即数33H相加
SUBB A, R1       ; 从累加器A中减去寄存器R1的值（带借位）

这些操作对于编写需要执行数学计算的程序至关重要。在实际应用中，它们常用于实现计数器、定时器等功能。

2.1.3 逻辑运算指令

逻辑运算指令包括对数据位进行操作的指令，如逻辑与（ ANL ）、逻辑或（ ORL ）以及逻辑非（ CPL ）。这些指令对于处理和修改位级数据以及实现位掩码操作十分有用。

; 逻辑运算指令示例
ANL A, #0F0H     ; 将累加器A中的高四位清零
ORL P1, #01H     ; 将端口1上的第一个位置为高电平

逻辑运算在许多低层控制任务中非常有用，例如控制信号的生成或者硬件配置的位操作。

2.1.4 控制转移指令

控制转移指令允许程序跳转到不同的代码段执行，包括条件跳转和无条件跳转。这些指令对于实现循环、分支和子程序调用等控制结构是必要的。

; 控制转移指令示例
JZ LABEL         ; 如果累加器A中的值为零，则跳转到标签LABEL处执行
SJMP SHORTREL    ; 短跳转到当前地址加上偏移量

这些指令提供了程序的流程控制能力，能够实现各种程序结构和算法逻辑。

2.2 指令集在编程中的运用

在实际编程中，熟练运用指令集可以编写出更加高效和优化的代码。这不仅涉及对指令集的深入了解，还需要对硬件特性的充分认识。

2.2.1 指令集优化

由于8051是一个资源受限的微控制器，因此优化指令集以减少代码大小和提高执行效率尤为重要。比如，使用 INC 指令代替 ADD 指令来实现加1操作，可以减少指令长度，并且执行速度更快。

INC A            ; 将累加器A的值加1，而不是执行 ADD A, #01H

通常，在编写程序时，开发者会尽可能地使用短指令来优化程序的性能和代码体积。

2.2.2 实例演示：常见编程任务的指令实现

让我们考虑一个简单的编程任务，比如设置一个变量计数器并循环检查其值，直到达到某个特定的条件。

; 初始化计数器为0
MOV COUNTER, #00H

LOOP:            ; 循环标签
INC COUNTER      ; 计数器加1
CJNE COUNTER, #05H, LOOP ; 比较计数器和5，如果不等则跳转回LOOP

; 到此完成循环任务

在这个例子中， COUNTER 是一个用于存储计数值的内存位置。 INC 指令用于递增计数器的值，而 CJNE 指令则用于比较并决定是否跳出循环。这说明了在编写8051程序时，如何使用指令集来实现复杂逻辑。

以上是对8051指令集在实际编程中的应用及其优化的介绍。下面将深入探讨8051的存储器和I/O端口，以及如何在编程中高效地利用这些资源。

3. 8051存储器与I/O端口

存储器和I/O端口是8051单片机与外部环境交互的重要组成部分，它们共同负责数据的保存、处理和交换。本章节将深入探讨8051单片机的存储器组织、I/O端口的功能配置，以及它们在实际应用中的操作技巧。

3.1 程序与数据存储器组织

8051单片机提供了两种类型的存储器：程序存储器和数据存储器。它们在硬件结构、寻址方式和应用场景上存在差异。

3.1.1 内部与外部存储器的区分

内部存储器（Internal Memory）是集成在CPU芯片内部的存储器，通常包括数据存储器和程序存储器。数据存储器被称为RAM（Random Access Memory），主要用于运行时的数据存储，具有读写功能。程序存储器则被称为ROM（Read Only Memory），用于存放引导程序，一般只能读取，不可写入。

外部存储器（External Memory）则附加在单片机外部，通常是可读写的存储芯片，如外部RAM或Flash存储器。外部存储器需要通过特定的接口与单片机通信。

// 8051单片机程序存储器的读取示例代码
unsigned char code program_memory[] = { /* 程序代码或数据 */ };
unsigned char read_program_memory(unsigned int address) {
    // 实现外部ROM读取
    // 伪代码，具体实现依赖于外部硬件连接
    return program_memory[address];
}

3.1.2 存储器映射与寻址方式

存储器映射是指存储器地址与其存储空间的对应关系。在8051中，数据存储器和程序存储器有不同的地址空间。数据存储器地址为00H到7FH，程序存储器地址为0000H到FFFFH。

寻址方式决定了如何找到存储器中的数据或指令。8051支持多种寻址方式，包括直接寻址、间接寻址、立即寻址、寄存器寻址等。

// 8051单片机数据存储器直接寻址示例代码
unsigned char data_memory[128]; // 定义数据存储器空间
unsigned char read_data_memory(unsigned char address) {
    // 直接寻址方式
    return data_memory[address];
}

3.2 I/O端口的功能与配置

I/O（输入/输出）端口是微控制器与外界联系的桥梁，负责从外部获取信号或向外部发送信号。

3.2.1 输入/输出端口的特性

8051单片机拥有四个I/O端口，分别标记为P0、P1、P2和P3。每个端口都可以被配置为输入或输出端口。

每个端口由8位组成，可以并行传输8位数据。P0端口在没有外部拉高的情况下是开漏输出。

// 8051单片机P1端口配置为输出端口示例代码
void setup_port1_output() {
    // 将P1端口配置为输出
    // 伪代码，具体实现依赖于硬件电路连接
    P1 = 0x00; // 将P1端口所有位清零，设置为低电平输出
}

3.2.2 端口配置与读写操作技巧

在使用I/O端口进行读写操作时，需要对端口进行正确配置，才能保证数据的正确传输。写操作时，通过向端口寄存器赋值来设置相应的输出。读操作时，则通过读取端口寄存器来获取端口状态。

// 8051单片机P2端口读写操作示例代码
unsigned char read_port2() {
    // 读取P2端口的当前值
    return P2;
}

void write_to_port2(unsigned char value) {
    // 向P2端口写入数据
    P2 = value;
}

为确保端口的正确使用，编写代码时需注意以下几点：

在配置端口之前，确认端口当前状态，以避免意外写入或读取。
在进行I/O操作时，使用适当的延时，以确保外部设备能够稳定响应。
对于高阻态输入端口，需要使用外部上拉电阻或相应配置来保证正确的读取电平。

在本章中，我们详细讨论了8051单片机的存储器组织和I/O端口配置。在下一章，我们将深入探讨8051单片机的中断与定时器/计数器，理解它们的工作模式及应用。

4. 8051中断与定时器/计数器

4.1 中断系统的结构与工作原理

4.1.1 中断向量与优先级

中断向量是中断服务程序入口地址的一种表示方法。在8051单片机中，每个中断源都对应一个固定的中断向量地址。当中断发生时，中断向量表中的相应地址被用来加载程序计数器（PC），使得单片机能够跳转到相应的中断服务程序执行。中断向量地址是固定的，因此在编程时不能改动，如表4.1所示：

| 中断源 | 中断向量地址 | | ------ | ------------ | | 外部中断0 | 0003H | | 定时器0中断 | 000BH | | 外部中断1 | 0013H | | 定时器1中断 | 001BH | | 串行口中断 | 0023H |

中断优先级决定了多个中断同时发生时的处理顺序。8051中，中断优先级由IP寄存器中的相应位来设置，具体如图4.1所示：

graph TD
    A[IP寄存器] -->|设置中断优先级| B[外部中断0]
    A -->|设置中断优先级| C[定时器0中断]
    A -->|设置中断优先级| D[外部中断1]
    A -->|设置中断优先级| E[定时器1中断]
    A -->|设置中断优先级| F[串行口中断]

图4.1: IP寄存器设置中断优先级

4.1.2 中断请求与中断响应机制

当一个中断事件发生时，单片机会检查中断请求标志位（如TF0，TF1，RI/TI等），如果标志位被设置且相应的中断被启用（允许），并且当前没有更高的优先级中断在执行中，单片机将会执行一个中断响应周期。

在响应周期中，单片机会完成以下动作：

完成当前指令的执行。
将当前的程序计数器（PC）的值压栈保存，以便中断完成后能够返回到原来的执行点。
将中断向量地址加载到程序计数器（PC）中，从而实现跳转到相应的中断服务程序。

在中断服务程序结束时，需要执行一个 RETI 指令，这个指令会将之前保存在栈中的返回地址弹出，恢复程序计数器（PC），从而返回到被中断的程序继续执行。

4.2 定时/计数器的工作模式与应用

4.2.1 定时器的计数模式与控制

8051单片机的定时器/计数器模块有两个定时器，分别是定时器0和定时器1。每个定时器都可以工作在不同的模式下，包括模式0（13位计数器）、模式1（16位计数器）、模式2（8位自动重装载计数器）和模式3（仅对定时器0有效，将其拆分为两个独立的8位计数器）。

定时器的控制由TMOD寄存器来设置。TMOD寄存器的布局如图4.2所示：

graph TD
    A[TMOD寄存器] -->|GATE| B[门控制位]
    A -->|C/T| C[计数器/定时器选择位]
    A -->|M1| D[模式控制位]
    A -->|M0| E[模式控制位]
    D -->|00| F[模式0]
    D -->|01| G[模式1]
    D -->|10| H[模式2]
    D -->|11| I[模式3]

图4.2: TMOD寄存器布局

计数器的工作模式需要通过适当的程序设置TMOD寄存器来定义。例如，如果要设置定时器0为模式1（16位计数器模式），可以使用以下代码：

; 设置定时器0为模式1
MOV TMOD, #01H

4.2.2 计数器在计数任务中的应用

在实际应用中，计数器可以用于测量脉冲宽度、频率，或者生成精确的时间延迟。一个常见的应用是使用定时器产生定时中断，从而实现精确的时间控制。

例如，如果要使用定时器0以模式1来实现每1毫秒产生一次中断，可以设置定时器的初值，然后启动定时器。具体代码如下：

ORG 00H ; 程序起始地址
START: MOV TMOD, #01H ; 设置定时器0为模式1
       MOV TH0, #high(-1000) ; 加载定时器初值高字节
       MOV TL0, #low(-1000)  ; 加载定时器初值低字节
       SETB TR0 ; 启动定时器0
MAIN_LOOP: SJMP MAIN_LOOP ; 主循环，什么事也不做，等待中断

; 定时器中断服务程序
ORG 0BH ; 定时器0中断入口地址
TIMER0_ISR:
       INC R0 ; 假设R0用于计数，每次中断增加
       MOV TH0, #high(-1000) ; 重新加载定时器初值高字节
       MOV TL0, #low(-1000) ; 重新加载定时器初值低字节
       RETI ; 返回中断

END ; 程序结束

在这段代码中，定时器0被设置为模式1，并且每次溢出（即每次中断）时，都会增加寄存器R0的值。通过适当设置TH0和TL0寄存器的初始值，可以控制中断发生的时间间隔。这个例子中，定时器被设置为每1ms溢出一次，因此R0的值每1ms增加1，可用于实现时间测量。

通过适当的编程，定时器/计数器可以灵活应用于多种计时和控制任务中，极大地增强了单片机在实时系统中的应用能力。

5. 8051编程与开发环境

5.1 串行通信的基本原理与编程实现

5.1.1 串行通信接口与协议

串行通信是一种常见的数据传输方式，它通过单个数据线按顺序逐位传输数据，与并行通信相比，它减少了所需的硬件接口数量，节省了成本和空间。在8051单片机中，串行通信通过串行通信接口（SCI）实现，它支持同步和异步通信。

异步通信 ：最常见的应用形式，例如RS-232协议。它不需要共享时钟信号，发送和接收方通过特定的起始位和停止位来同步。异步通信的数据格式包括起始位（1位）、数据位（5-8位）、可选奇偶校验位（1位）和停止位（1位或2位）。8051单片机的串行口SCON寄存器可以设置为不同的模式以满足不同的通信需求。

同步通信 ：通常使用外部时钟信号来同步数据传输，发送方和接收方时钟频率必须严格匹配。它适用于高数据传输速率的应用。在8051中，可以通过设置SCON寄存器为同步模式来使用同步通信。

5.1.2 串行通信在实际项目中的应用

串行通信广泛应用于多种项目中，从简单的设备间通信到复杂的网络构建。8051单片机作为主控单元，可以与各种外围设备或PC机通过串口进行数据交换。

例如，一个环境监测系统可能需要将多个传感器数据发送到中央处理单元，8051单片机可以负责收集传感器数据并通过串行通信将其发送出去。在通信编程时，需要设置正确的波特率、数据位、校验位等参数，以确保数据准确无误地传输。

这里给出一个简单的8051串行通信编程示例，使用异步模式，波特率为9600，无奇偶校验位，1位停止位：

#include <reg51.h>

void SerialInitialize() {
    SCON = 0x50; // 设置为模式1，8位数据，可变波特率
    TMOD = 0x20; // 使用定时器1作为波特率发生器
    TH1 = 0xFD;  // 设置波特率9600（假设晶振11.0592MHz）
    TR1 = 1;     // 启动定时器1
    TI = 1;      // 设置发送中断标志
    RI = 0;      // 清除接收中断标志
    ES = 1;      // 开启串行中断
    EA = 1;      // 开启全局中断
}

void main() {
    SerialInitialize();
    while(1) {
        // 主循环，其他任务
    }
}

void Serial_ISR (void) interrupt 4 {
    if (RI) {
        char receivedChar = SBUF; // 读取接收到的数据
        RI = 0; // 清除接收中断标志
        // 处理接收到的数据
    }
    if (TI) {
        SBUF = 'A'; // 发送数据
        TI = 0;     // 清除发送中断标志
    }
}

这段代码简单演示了8051单片机初始化串行通信设置，并在接收到数据时通过中断服务程序进行处理。实际应用中，程序结构可能更复杂，需要处理更多的数据和通信协议。

5.2 开发工具与编程语言

5.2.1 汇编语言与C语言编程特点

在编程8051单片机时，开发者通常会使用汇编语言或者C语言。每种语言都有其独特的优势和使用场景。

汇编语言 ：它是一种低级语言，与机器语言高度对应，因此它的执行效率非常高。由于直接操作硬件，开发者能够精确控制硬件资源，但这也意味着需要深入了解硬件架构和指令集。汇编语言的代码编写相对复杂，调试困难，可移植性差。

C语言 ：相比于汇编，C语言具有更好的可读性和可移植性。它抽象了硬件细节，简化了程序的开发和维护。特别是在需要处理复杂算法和数据结构时，C语言能够提供更高的开发效率。但需要注意的是，由于编译器的不同，使用C语言编写的程序可能会有与硬件相关的细微差异。

5.2.2 开发工具的使用与调试技巧

在开发和调试8051单片机项目时，合适的开发工具是提高效率的关键。常用开发工具有Keil uVision、IAR Embedded Workbench、SDCC等。

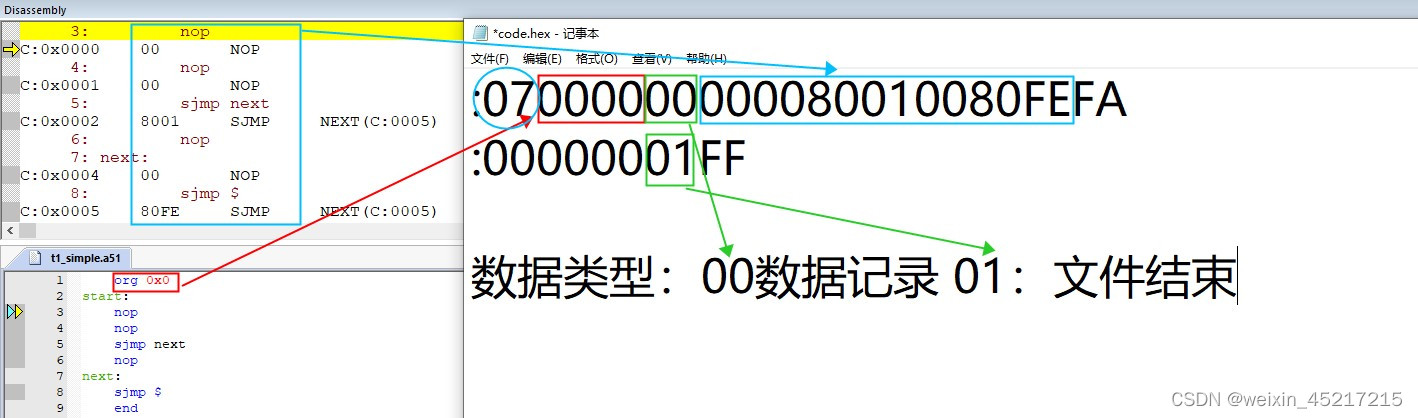

以Keil uVision为例，它提供了一个集成开发环境（IDE），包括源代码编辑器、编译器、调试器和程序烧写工具。以下是一些重要的开发和调试技巧：

项目管理 ：Keil uVision允许创建项目并组织源代码文件，以及配置项目属性。
编译与构建 ：通过配置编译器选项来优化代码大小和性能，并解决编译错误。
仿真与调试 ：使用软件模拟器或者硬件仿真器来测试程序。可以设置断点、查看变量、单步执行等。
性能分析 ：利用性能分析工具来监控代码执行时间，优化性能瓶颈。
问题排查 ：使用逻辑分析仪等硬件工具，配合软件调试器，可以有效地捕捉和分析程序运行中的问题。

5.3 8051单片机在工业及消费领域的应用

5.3.1 8051在自动化控制中的应用案例

8051单片机因其稳定性、成本效益和简单的开发流程，在自动化控制领域广泛应用于各种场合。一个典型的例子是生产线上的控制单元，这些单元需要与各种传感器和执行器进行交互，控制设备的启动、停止和运行状态。

例如，在一个简单的装配线上，8051单片机可以接收来自位置传感器的信号，来判断某个组件是否已经正确放置。根据传感器提供的信息，单片机可以控制马达启动或停止，确保组件准确安装到位。8051的定时器/计数器可以用来精确控制这些操作的时间间隔，保证生产线的高效运转。

5.3.2 8051在消费电子产品中的创新实例

随着消费电子产品的不断推陈出新，8051单片机也在创新中扮演着重要角色。其优势在于它的低功耗和小尺寸，特别适合用在移动设备和家用电器中。

一个创新应用的例子是智能家居控制系统，8051单片机可以用来作为家庭自动化网络中的一个节点。在这个系统中，单片机可以连接到各种传感器（如温度、湿度、光感等），并通过无线通信模块将收集的数据发送到中央处理单元。用户可以通过手机APP来实时监控家中情况，并发送控制指令来开关灯光、调节室内温度等。8051单片机在这个例子中展现了其在处理简单任务时的高效率和低资源消耗。
