失踪人口回归~大家有没有想小可爱~~

最近工作上出了一些问题，以至于都在加班加点赶工，今天刚好接近尾声。发一篇相关电路的分析。

网络已经是现代生活中必不可少的基础设施了。对于一般人来讲，在家里可能很少会用到有线网络，但对于在公司工作的时候，大多数还是都在用的网线接口，因此，很多网络类产品也相应占据着一定的市场份额。

而随着科技的发展，千兆网口甚至成为了刚需。今天就来介绍一下网口相关电路。

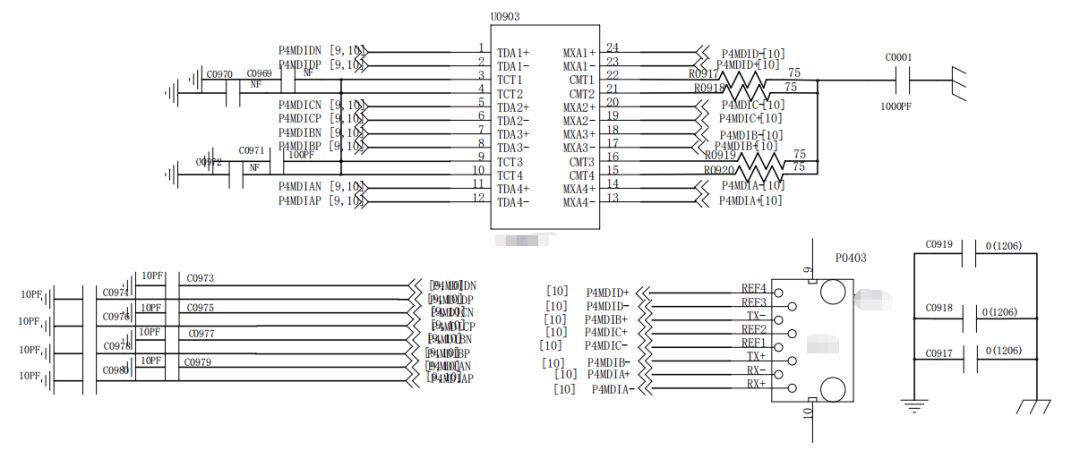

典型的以太口电路如下图：

上图所示为具体电路，U0903为网口变压器，P0403为网口。PHY出来的信号线上预留10pf对地电容，中心抽头则可以接在一起对地接100pf电容。经过变压器后，新号段直接接RJ45输出至电缆，中心抽头则采用75ohm端接电阻接高压1nf电容接地。

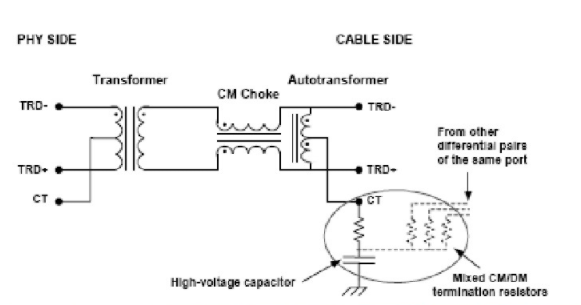

需要指出的是，对于电流驱动型的PHY，共模电感端接RJ45口，另一端接PHY。如下图：

网口变压器

网口变压器都是1:1的变压器，即变压器初级侧和次级侧的电压不会发生变化。而这里使用变压器主要作用有二：

1.实现电气隔离。

弱电器件内部的地电平，跟通过双绞线/电缆的进来的外部地电平电压可能会不统一，因此会导致对弱电器件造成的电器损伤。因此需要变压器进行电气性能隔离。

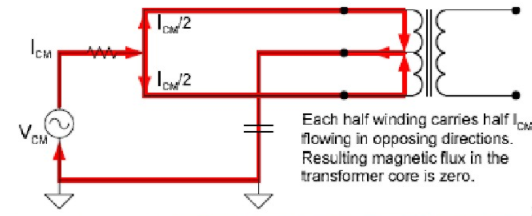

2.抑制共模噪声。

所有共模噪声通过中心抽头返回地平面，为其提供低阻抗路径，减少了噪声对信号的干扰。这种干扰是双方的，可以减小设备对外的EMI噪声，同时可增强设备的EMS性能，降低外部环境对于设备的干扰。并且对于某些可以供电类的POE产品，提供相应的偏置电压和功率。

传输端端接

在传输端，即接RJ45端，采用bob-smith电路，即中心抽头采用75ohm端接电阻，通过高压电容C接地，进行混合共模/差模端接模式，改善EMI性能。

这种接法广泛应用于LAN口设备中，保证任意信号都有三条回路，通过阻抗匹配，来改善信号的EMI性能，有效滤除共模干扰。

信号

对于千兆网口，采用八条信号线传输；百兆网口虽然同样八条线，但其中四条为空信号对，闲置不用。

千兆网口接口定义：

1 TX_D1+ Tranceive Data+ (发送数据+)

2 TX_D1- Tranceive Data- (发送数据-)

3 RX_D2+ Receive Data+ (接收数据+)

4 BI_D3+ Bi-directional Data+ (双向数据+)

5 BI_D3- Bi-directional Data- (双向数据-)

6 RX_D2- Receive Data- (接收数据-)

7 BI_D4+ Bi-directional Data+ (双向数据+)

8 BI_D4- Bi-directional Data- (双向数据-)

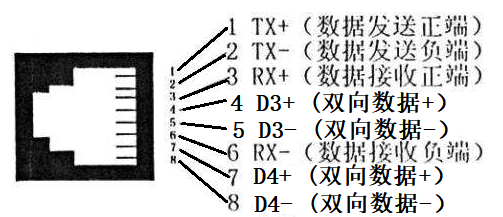

其中，1/2/3/6四条线为百兆网口传输信号线。1/2为TX线差分对，3/6为RX线差分对。4/5/7/8为千兆网口配合传输的数据线，同样为差分信号。示意图如下：

接线时请注意线序，如果带有MDIX功能，即可以输入/输出换续的功能，则1/2和3/6可以调换顺序，4/5，7/8可以调换顺序，否则要严格按照定义连接。

以上为千兆网口电路图解析。主要注意信号线序，端接电路以及变压器方向。
