千兆以太网光端机(型号GE-C302TS-20、GE-C302RS-20)与计算机千兆网口相连接,接口提示是百兆,而非千兆,何原因?

原因是网线,计算机与千兆以太网之间的连接需要采用交叉线,如用直连线,则只能使用在百兆状态下。

千兆以太网口引脚定义_千兆以太网接口定义

千兆以太网口引脚定义_千兆以太网接口定义

顺便说一下关于网络线序定义:

一、以太网RJ45口定义:

pin1:Tx+(向外送信号,差分信号+,送给对方接收端Rx+)

pin2:Tx-(向外送信号,差分信号-,送给对方接收端Rx-)

pin3:Rx+(接收信号,差分信号+,接收对端的Tx+送出来的信号)

pin4:空

pin5:空

pin6:Rx-(接收信号,差分信号-,接收对端的Tx-送出来的信号)

pin7:空

pin8:空

即相互之间1-3、2-6。

二、EIA/TIA的布线标准中规定了两种双绞线的线序568A与568B。

标准568A:绿白-1,绿-2,橙白-3,蓝-4,蓝白-5,橙-6,棕白-7,棕-8;

标准568B:橙白-1,橙-2,绿白-3,蓝-4,蓝白-5,绿-6,棕白-7,棕-8。

通用制作方法是:

1、直通线:

两种:

(1)、两边都用标准568A做水晶头,

(2)、两边都用标准568B做水晶头(这种用的人多,认为该标准对电磁干扰的屏蔽更好)。

2、交叉线:

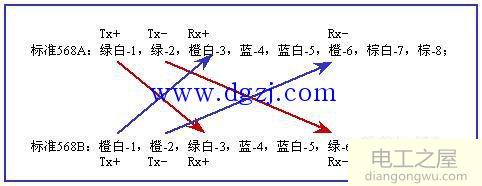

一头做成标准568A,一头做成标准568B。即1-3、2-6,(1/T+,2/T-;3/R+,6/R-)。

一般情况下,同样设备之间用交叉线,不同设备之间用直通线,但现在一般都只做568B标准的直通线就可以了,因为交换机、路由都可以自动翻转端口。
