XRD原稿图的特征如下,叠加了不同样品的XRD谱,放置了PDF卡线,图中还内嵌了插图。存在3个问题:
(1)XRD谱图无大片空白,不宜嵌入插图(插图一般要求父图具有对角线以上的空位,即右上部区域有空位,可以插图);
(2)图中使用了5种层或级,层级复杂,且PDF卡线绑定了横轴,一般不宜这么做(因为卡线会与刻度线混淆,你懂的);
(3)原稿横轴标题出界,在word中无法显示,为了露出横轴标题,经过多次上移调整无效。

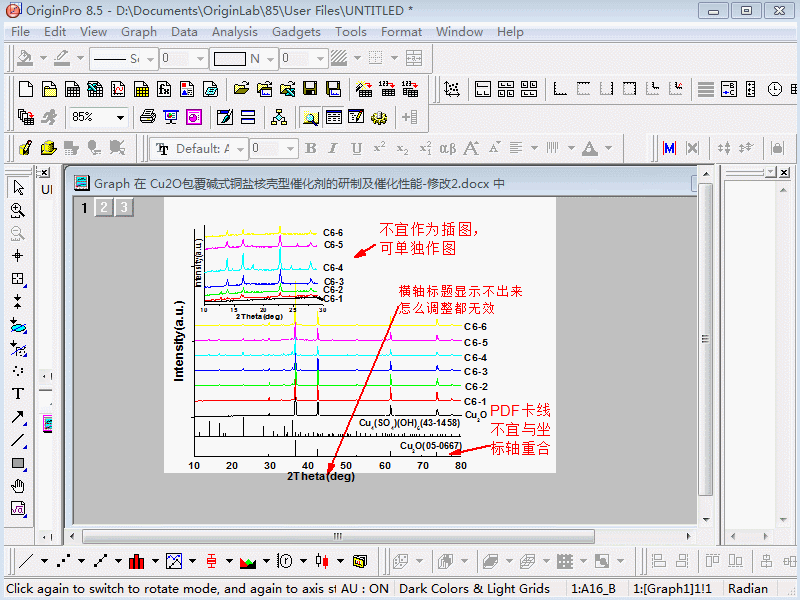

原稿图如下:
修改思路:重做!
下面开始直播修图!
第一步:获取曲线、PDF卡线的数据表
点击曲线(或卡线)出现点状句柄,然后点击右键“Go to A16”(A16是该曲线的数据表名称,这个名称是会变的,注意Go to ……就行)。
