关键截面法是基于老的骨架线抬截面法的基础做的改进，在原本一根中心线驱动的基础上，改进为通过若干关键平面驱动，使方法能扩展到无中心线样式生成。下面先介绍插件的用法：

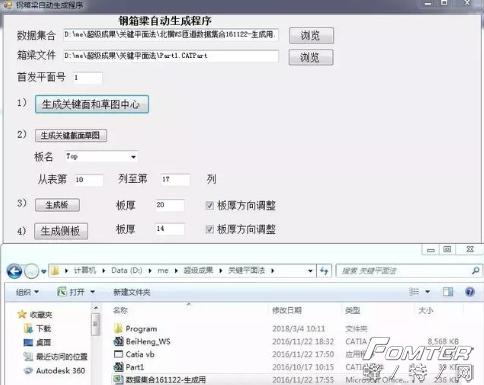

一、加载数据文件、模板文件

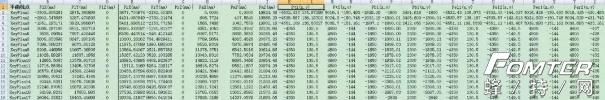

在插件中首先找到对应的数据文件和模型模板文件。数据文件如下所示。

其中Plx,Ply,Plz为Pl的坐标，Prx，Pry，Prz为Pr的坐标。Pl和Pr形成了一个关键截面。

二、确定首发平面号

因为之前有人反映模型生成到一半坏了就无法继续，因此设计了这个选项让文件能在某一平面后继续生成。如果是第一次生成，那默认为1号。

三、生成关键截面和草图中心

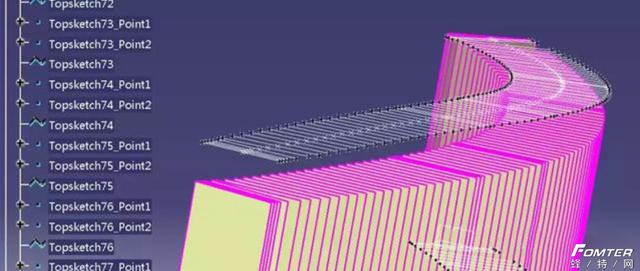

根据数据表中的内容，会在CATIA中生成关键平面以及草图中心。

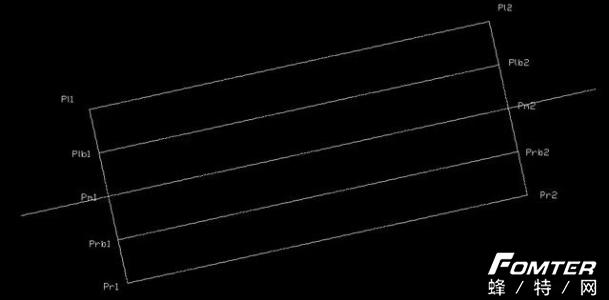

关键界面由Pl和Pr确定，两点为CAD平面图上的顶板外沿。

草图中心Pm的x，y坐标由平面图上确定，z坐标由道路纵曲线获得。

四、生成关键截面草图

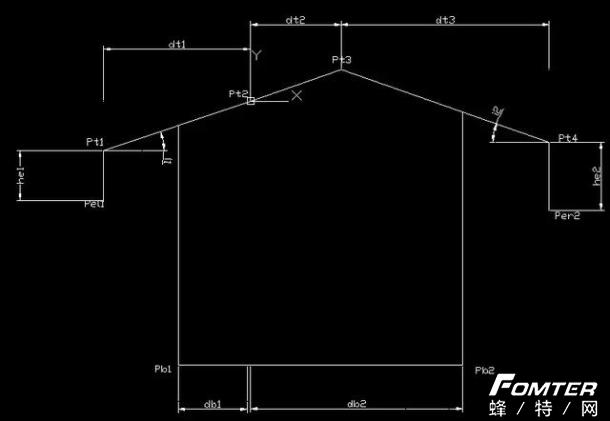

关键截面的点位命名如下图所示，将顶板的点称为Ptn，底板点称为Pbn。下图中，Pt2也即Pm(草图中心)，我设计了一种道路横坡可以多重的顶面样式，通过n个关键点，确定顶板的形态。

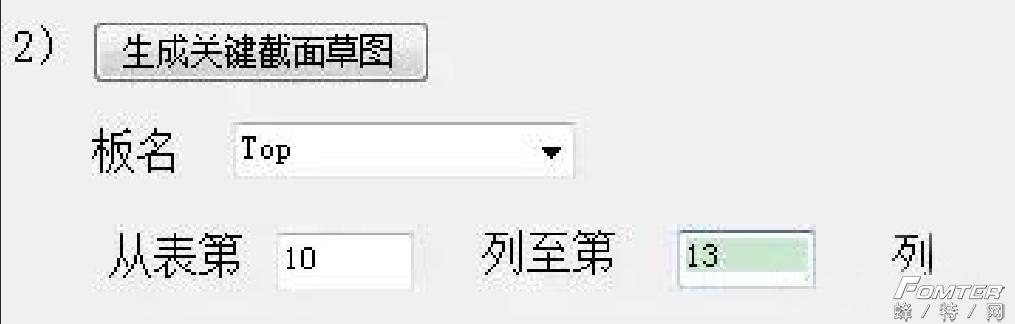

因为顶板由不确定个点构成，所以在运行插件中需结合表格告知电脑从第几列至第几列。同时也要告知电脑是叫什么板，我这边以顶板为例，板名为Top。如下图所示：

表格中，顶板仅由2个点构成，横坡仅一种，所以只需四个数值(Pt1x，Pt1y)、(Pt2x，Pt2y)即可。

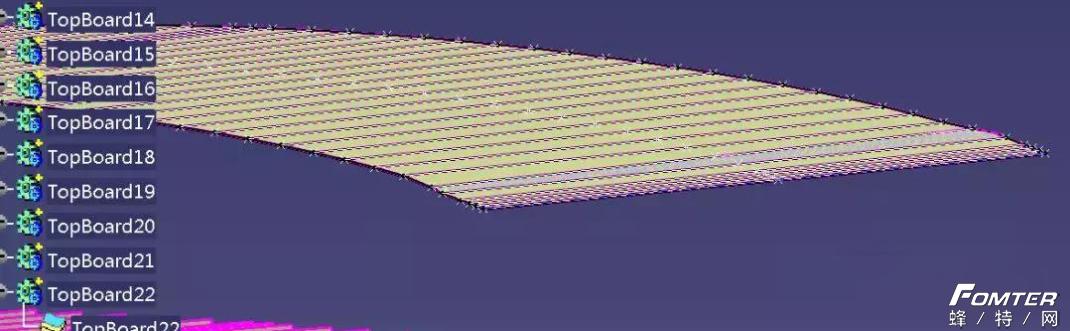

输入正确的表格项后，既可生成所有的顶板截面线，如下图所示：

四、生成板

生成关键顶板截面后，需要将这些截面连接起来，在生成板这个步骤中，其实有三个参数：板名；板厚；板厚方向调整。

板名：该参数复用于“生成关键截面草图”这个步骤中的板名按钮。若要生成顶板，板名需保证在Top，保证草图板名和生成的板名名称一致。

板厚：根据设计的厚度输入。

板厚方向：板的生成其实就是一个厚曲面功能，为了增加插件灵活性，我特意设计了这个切换按钮，可以翻转生成方向。

输入的数值如下：

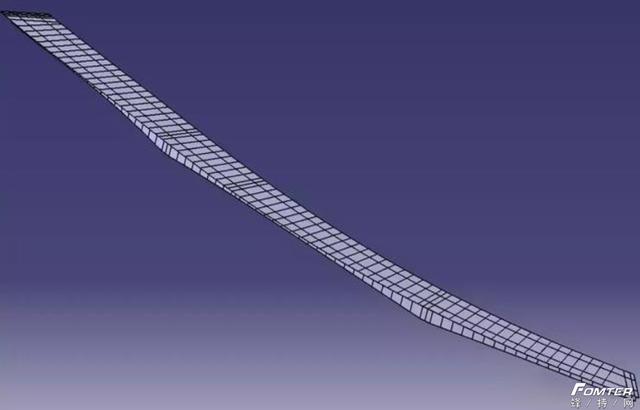

得到的顶板结果如下：

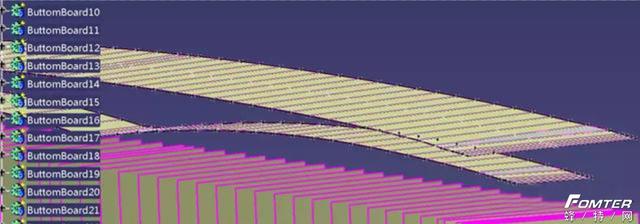

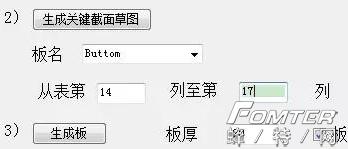

底板的生成过程雷同，不同的是插件数值的输入：

五、生成侧板

有了顶板和底板后，需要补充侧板，生成前需保证有这些：

侧板的生成院里是一个拉伸曲面的加厚，因此我用了一个直到元素的方法，自动生成侧板。

当然在用插件的过程中是不需要考虑这些的，按下图选择：

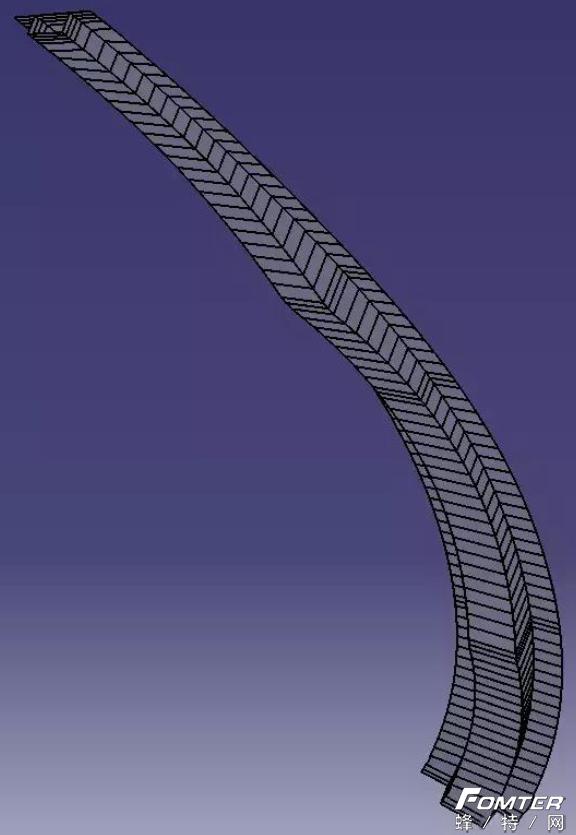

就能得到最终结果：
