圆弧半径计算图解_折弯大圆弧每次折多少刀,折弯角度怎么计算？

问：我也是钣金人，怎么加入组织？

答：点标题下方蓝字“钣金学习网

第一种方法

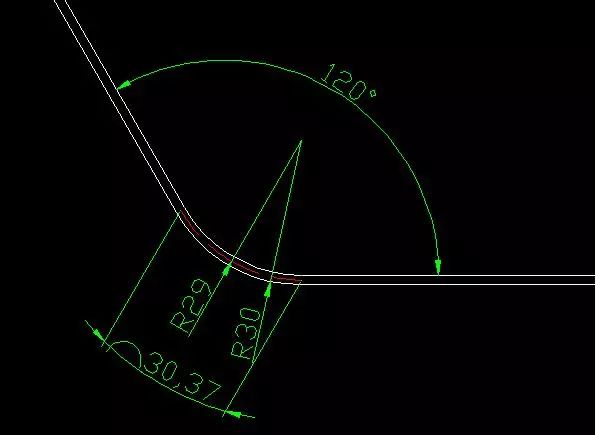

我们先看下图

板厚2mm折弯角度120度折弯外部半径30中性层半径29，圆弧折弯我们算展开取中性层的弧长。所以算折弯刀数及每刀折弯角度也按中性层弧长算

中性层距边的距离为板厚的一半。

上图中圆弧折弯要折多少刀，每刀的折弯角度多少？

如果我们每刀进2mm。

折弯刀数=弧长/2mm=30.37/2=15

折弯刀数15

折弯角度

=180- {(2/弧长)X(180-折弯角度)}=180-{(2/30.37)X60}=176

每刀折弯角度176度

如果我们折弯操作的时候没法量弧长也可以按照下面公式计算

折弯角度=180-{(2/3.14X中性层半径)X180}=180-{(2/3.14X29)X180}=176

如果你想每刀进3mm就把上面公式里的2换成3

当然上面公式是理论计算公式。实际加工中再根据上面公式计算出来的结果调整。

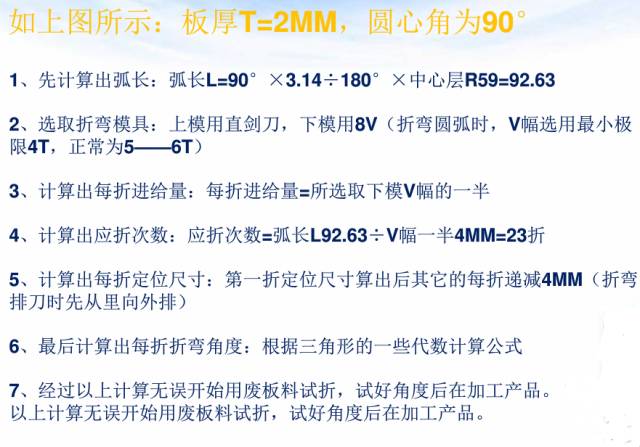

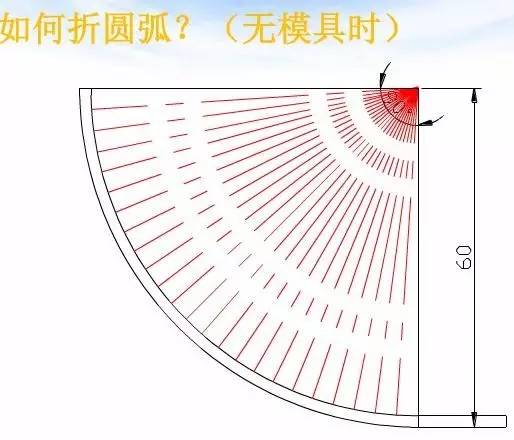

第二种方法
