4针串口线接法图_​RS232串口线常见接法与引脚定义

RS232串口线运用于设备间的串行通讯，适用面很广泛。串口线具备高兼容性，最常规的运用：台式机连接各类串口设备，如电脑与税控机、数码机床、PDA,  Modem、机顶盒、条形码机、工业仪表等串口设备进行通信功能!

RS232串口线接法要根据实际连接设备而定，我们先看其引脚定义。目前RS232串口线接口为DB9针，其接口引脚定义如下：

如上图所示，RS232串口线接口针脚分上下2排，如何区分串口线针脚？

在正对人面、接口大边朝上情况下：一排是5针，从左到右，分别对应1-5号针脚；一排4针，从左到右，分别对应6-9号针脚。

引脚    定义         符号

1   载波检测        DCD

2   接收数据        RXD

3   发送数据        TXD

4  数据终端准备好   DTR

5    信号地         SG

6   数据准备好      DSR

7   请求发送        RTS

8   清除发送        CTS

9    振铃提示       RI

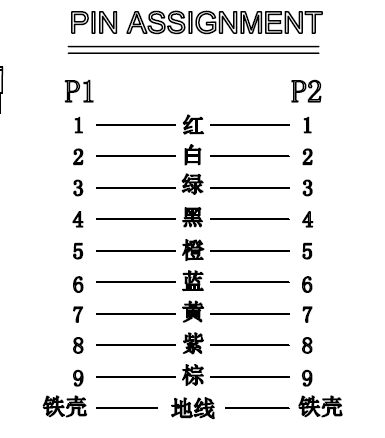

绿联RS232串口线线芯颜色定义：

用户在需要DIY绿联RS232串口线的情况下，可根据这一线芯颜色，对应接线。

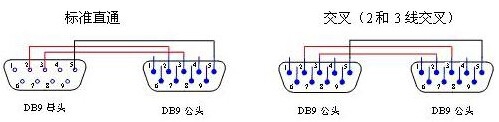

RS232串口线接线方法示意图

根据不同需要，RS232串口线接法分为两种：直连与交叉。

RS232串口线直连接法就是正常的连接：2接2，3接3(即一头的RX与另一头的RX相连，TX与另一头的TX相连)，绿联 RS232串口线为直连接法；

绿联串口线直连接法示意图以及颜色标注

RS232串口线交叉接法就是交叉连接：2接3、3接2(即一头的RX和另一头的TX相连，TX与另一头的RX相连)。

那么RS232串口线直连与交差接法分别用在什么场合？

一般情况下，设备和电脑的连接通讯，需用到RS232串口线直连线；

而设备和设备的连接通讯，就会用到RS232串口线的交叉线。用户在选择的时候，应根据两个设备之间连接的实际情况，选择不同接法的RS232串口线。
