通信必备硬件

1、三菱FX5U系列PLC一台;

2、西门子MM420系列变频器一台;

3、USB转RS485电缆一根;

4、通信电缆两根;

5、网线一根;

6、电源线若干。

通信实现目的

1、三菱FX5U系列PLC通过通信方式对西门子MM420系列变频器实现启动操作;

2、三菱FX5U系列PLC通过通信方式对西门子MM420系列变频器实现停止操作;

3、三菱FX5U系列PLC通过通信方式对西门子MM420系列变频器实现给定频率;

通信硬件连接

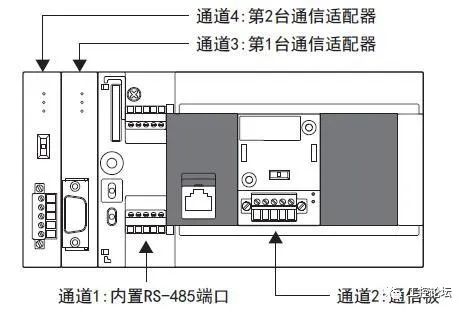

1、三菱FX5U通道1(内置RS485通信口)端口定义:

如下图所示:


SDA:RS485发送+信号;

RDA:RS485接收+信号;

SDB:RS485发送-信号;

RDB:RS485接收-信号;

SG:信号地。

那么:

SDA和RDA短接后即为RS485发送/接收+信号;

SDB和RDB短接后即为RS485发送/接收-信号;

SG:信号地。

2、西门子MM420系列变频器本体自带RS485通信口端口定义:

如下图所示:


14#端子(P+)即为RS485发送/接收+信号;

15#端子(N-)即为RS485发送/接收-信号。

3、USB转RS485电缆端口定义:

A+:RS485发送/接收+信号;
B-:RS485发送/接收-信号。

4、接线方法:

PLC内置RS485口SDA和RDA短接后 接 变频器之14#端子 接 USB转RS485电缆之A+端;

PLC内置RS485口SDB和RDB短接后 接 变频器之15#端子 接 USB转RS485电缆之B-端;

这里给RS485通信线并接USB转RS485电缆主要是为了后续使用串口调试助手调试变频器或者PLC方便。

三菱FX5U系列PLC通道1(内置RS485通信口)通信参数设置:

约定PLC通信参数如下所示:

数据位:8位;

校验位:偶校验;

停止位:1位;

波特率:9600bps

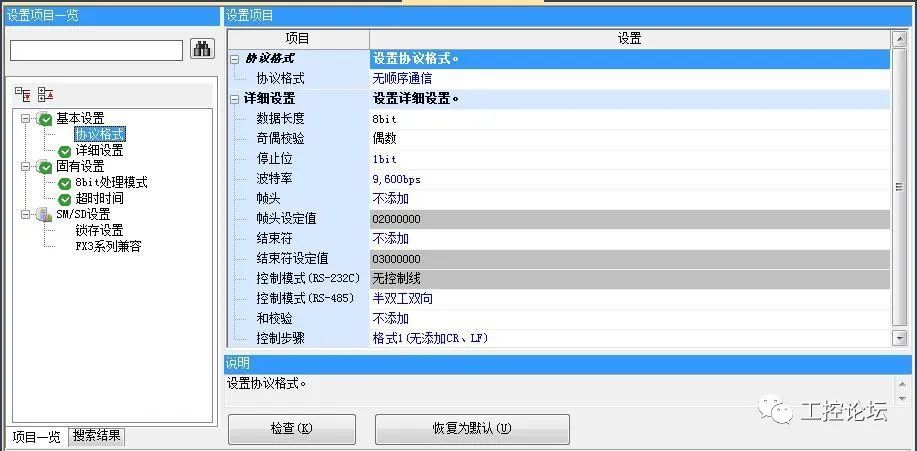

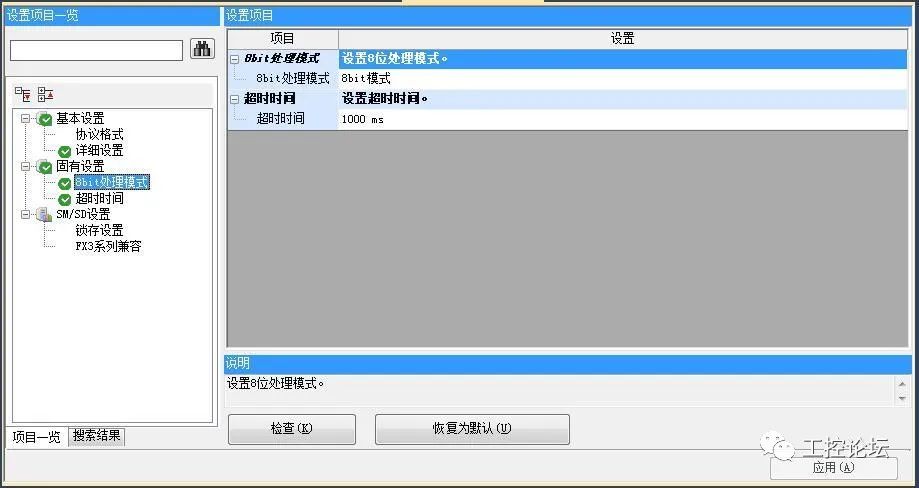

详细设置如下图所示:

f6b2a8a8a9263a382ef1a3edec917c0b.png d66e7723d2e5aed2c4feea29fbeac26e.png

西门子MM420系列变频器本体自带RS485通信口参数设置:

约定的变频器通信参数如下所示:

数据位:8位;

校验位:偶校验;

停止位:1位;

波特率:9600bps

站号:1

详细参数设置如下:

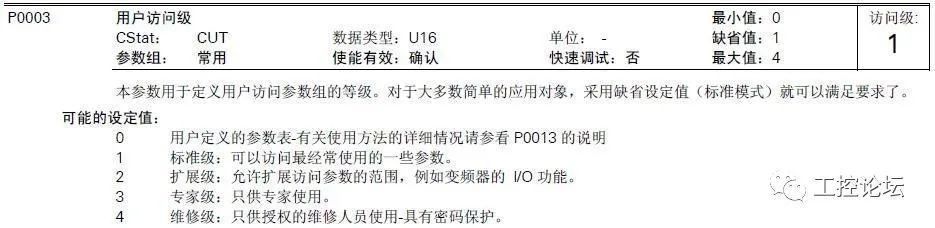

P0003:设置为3,专家级,只供专家使用

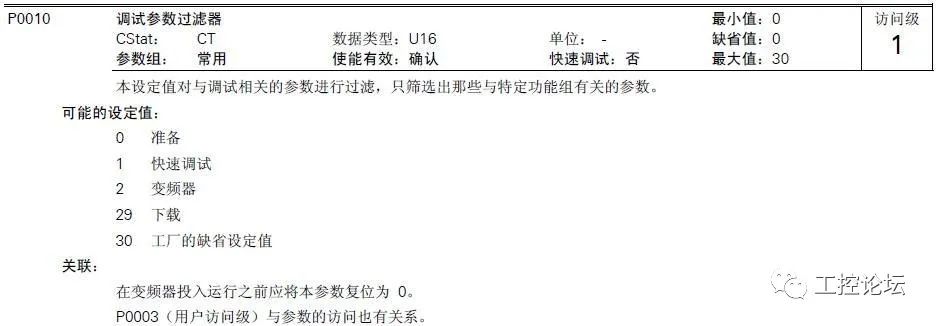

P0010:设置为0,准备。


P0700:设置为5,即就是变频器启动、停止等操作通过COM链路的USS设置。

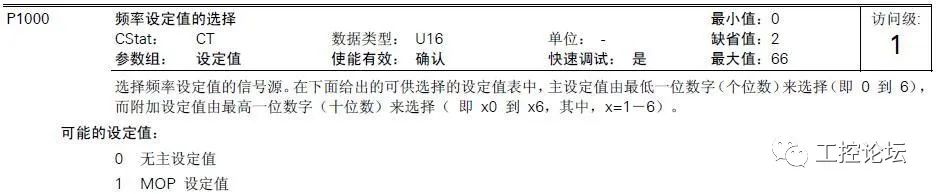

P1000:设置为5,即就是变频器频率设定值通过COM链路的USS设定。

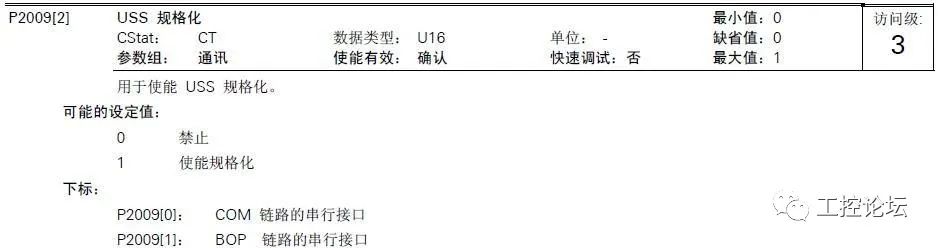

P2009[0]:设置为1,即就是频率给定值是实际值,分辨率为0.01情况下,赋值4500,即就是给定频率为45Hz

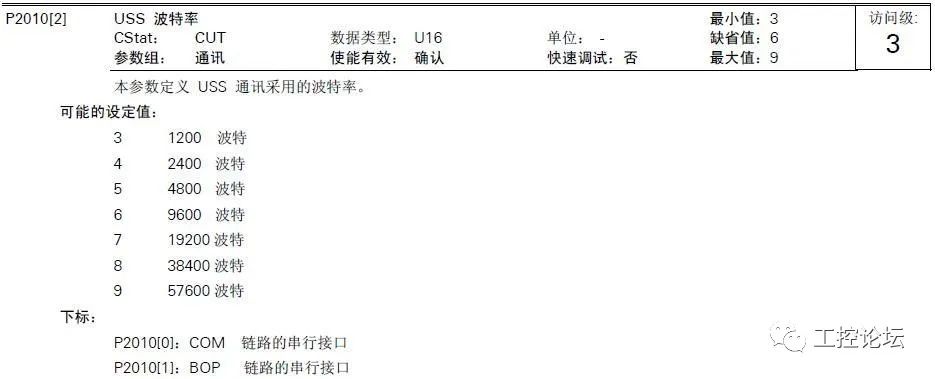

P2010[0]:设置为6,即就是COM链路的串行接口的通信速率为9600bps。

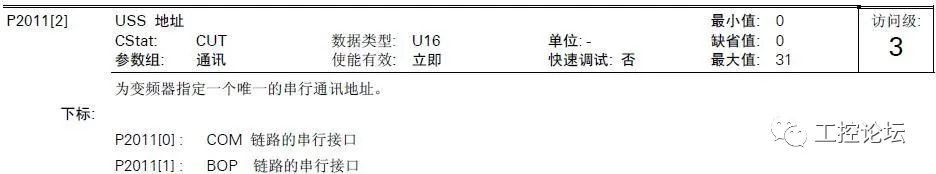

P2011[0]:设置为1,即就是COM链路的串行接口默认站号为1,也就是说西门子MM420变频器本体自带RS485口做USS协议从站时的站号为1。

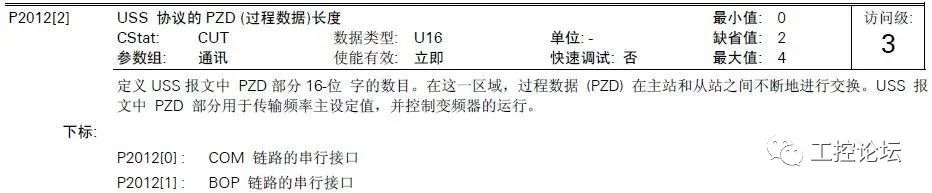

P2012[0]:设置为2,即就是COM链路的串行接口USS协议的PZD过程数据长度为2。

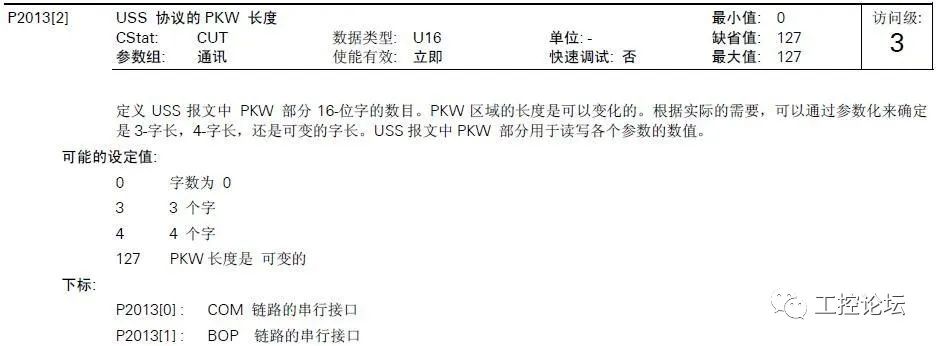

P2013[0]:设置为4,即就是COM链路的串行接口USS协议的PKW过程数据长度为4。

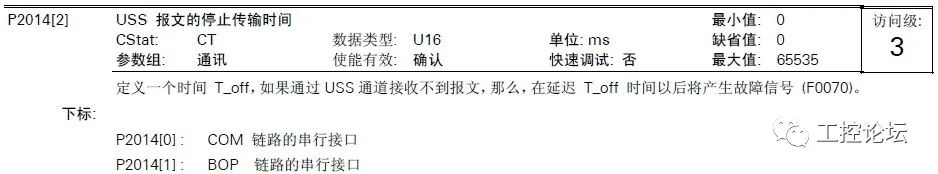

P2014[0]:设置为0,即就是COM链路的串行接口USS报文的停止传输时间为0。

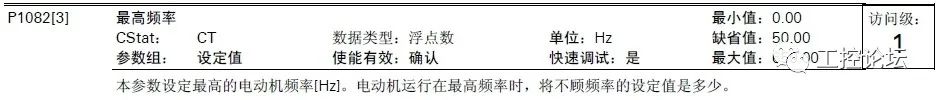

P1082:设置为50.00,即就是最高频率为50HZ。


P2000:设置为50.00,即就是基准频率为50HZ。

西门子MM420系列变频器USS协议详解:

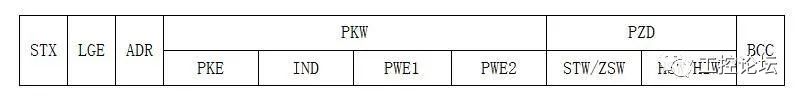

由官方USS通信协议文档结合参数设置时我们设置的PKW区长度和PZD区长度可知西门子MM420系列变频器基本通信格式如下所示:


STX:起始符,固定为16进制02;

LGE:从ADR到BCC的字节数,我们这里设置的PKW区长度为4和PZD区长度为2,决定了LGE为16进制0E;

ADR:变频器站地址,这里我们设置为1;

PKW区第一个字PKE和第二个字IND的信息是关于主站请求的任务或者从站应答报文的类型;

PKW区第三个字PWE1和第四个字PWE2是被访问参数的数值。

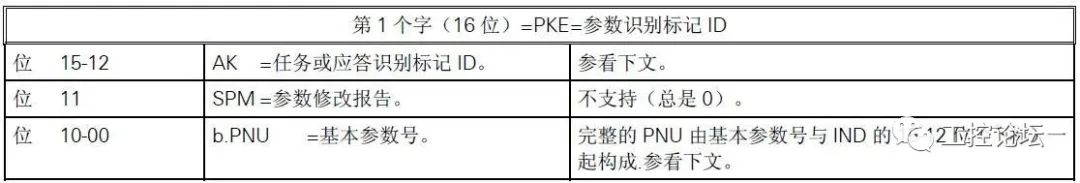

其中PKE区含义如下所示:

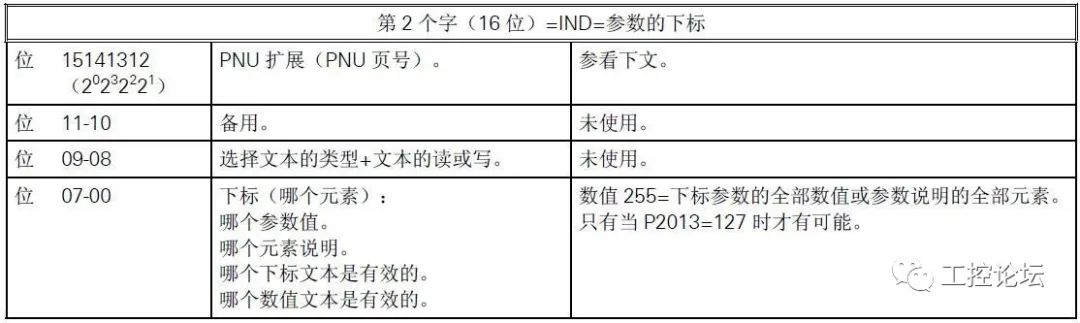

其中IND区含义如下所示:


基本参数号补充说明:

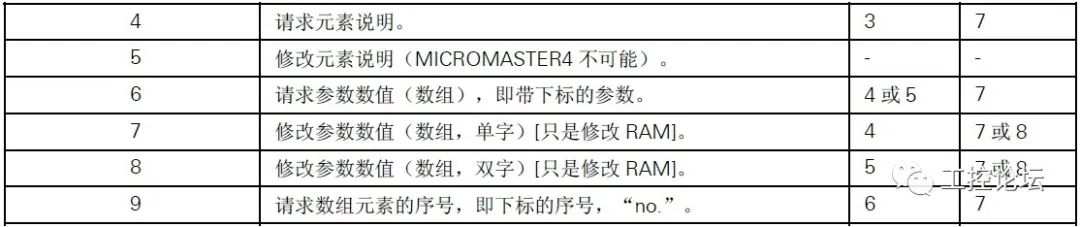

任务识别标记ID:

65bd4547edc9b4546483bde6124249c9.png 3e934494acddf04d229a2534359472f0.png 76734920382b06ecbc10d44346826aa0.png

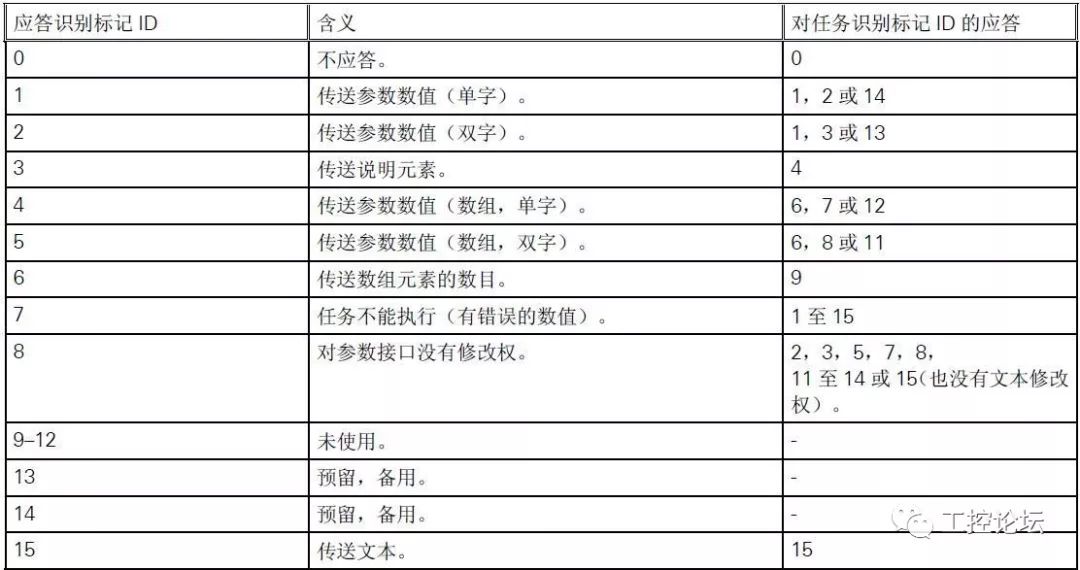

正确应答识别标记ID:

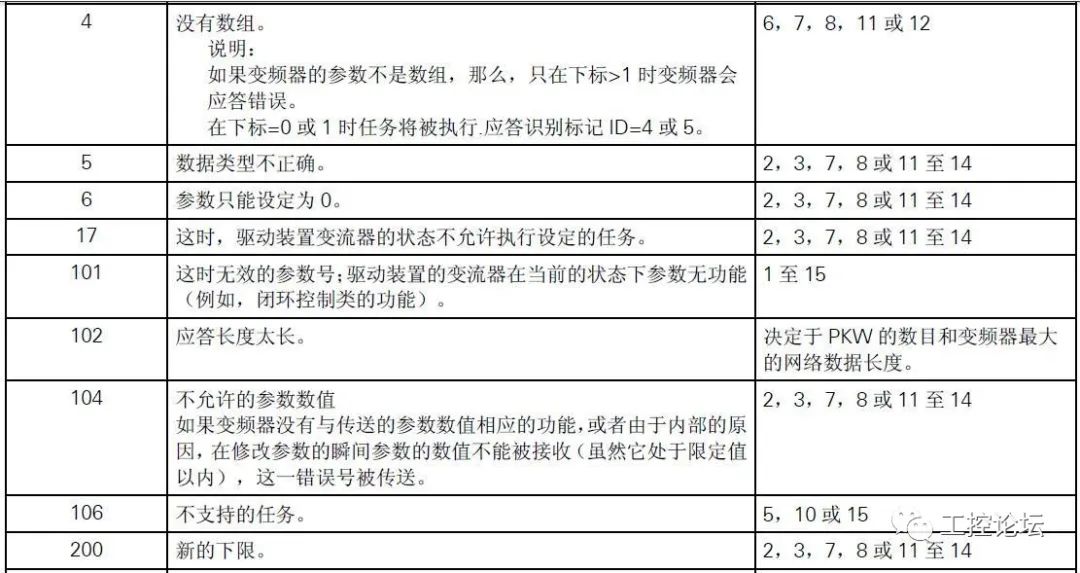

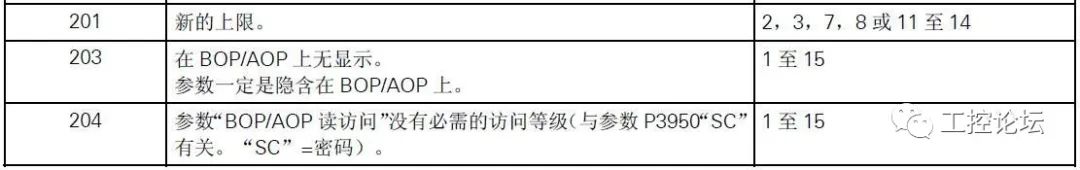

错误应答识别标记ID:

86090c427ee08ec75042681fec89f493.png 932cc790b1af6abe9dc72a51ca75dc39.png a1f285d8245717331a7e0bffb8e41e34.png

其中PWE1含义如下所示:

5a91dc7e375430ef78f8431f125df73d.png 2ffdb5b6e72568e28db964af70148277.png

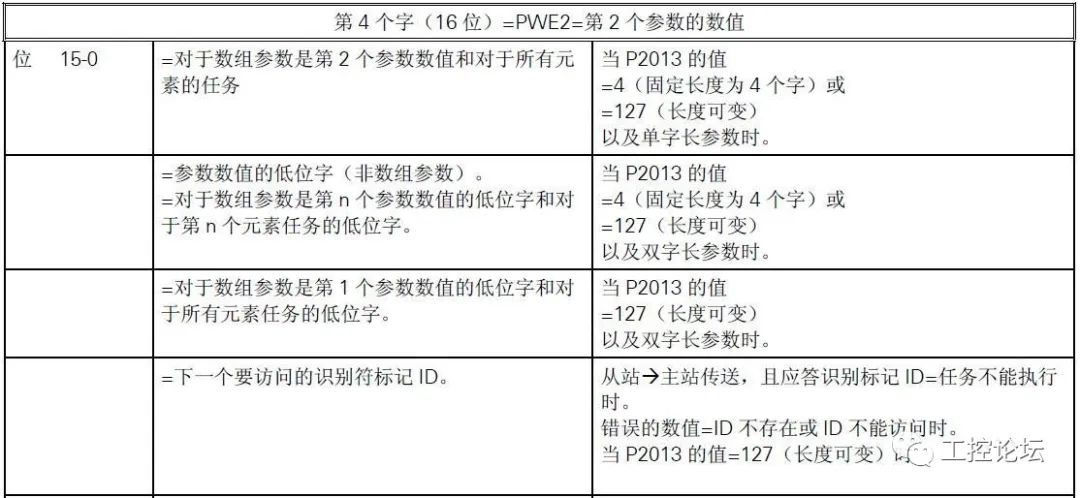

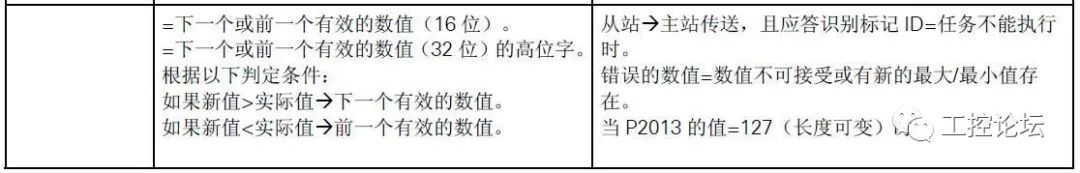

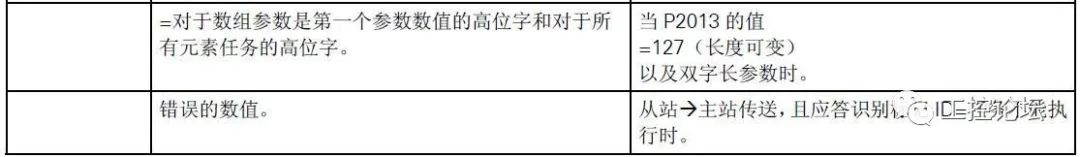

其中PWE2含义如下所示:

c7599af1ce4db57ba9093c3e39e0a8cd.png 2d6cce7c67158efe65a45677c258f847.png

PZD区主要是为控制变频器而设计的,亦可监测变频器相关参数。

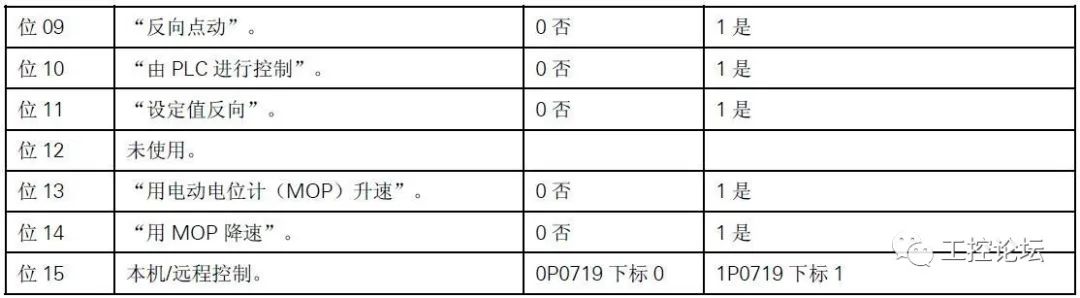

PZD第一个字作为任务报文时标记为STW,即为控制字,通过对其控制字赋值可实现变频器启动和停止,其控制字含义如下所示:

182e90489db98ba9862757bafc12ec2a.png f76aba97595a1984f5e199308c285d92.png

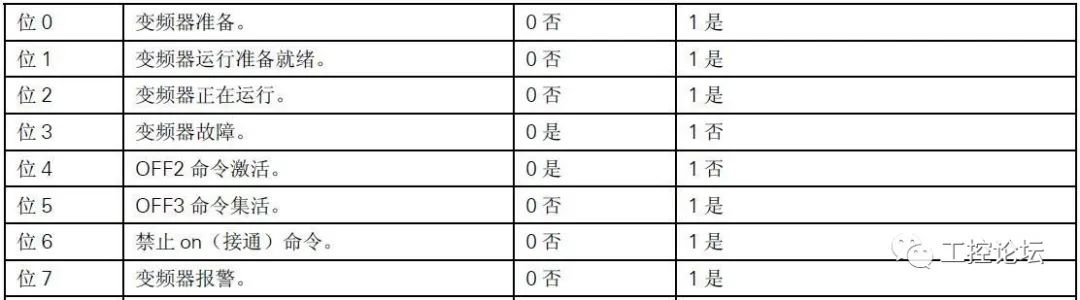

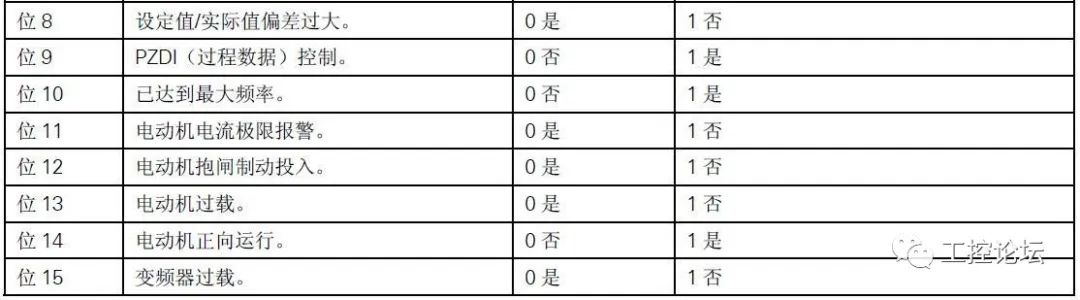

PZD第一个字作为应答报文时标记为ZSW,即为状态字,通过对其状态字分析可知晓变频器启动和停止等相关状态,其状态字含义如下所示:

0927cf249558681bf2aa00cf040c1544.png 2882e8386bd3210d04670257ac09d0df.png

PZD第二个字作为任务报文时标记为HSW,即为主设定值,通过对主设定值赋值即可修改变频器频率,由于P2009参数修改为1,那么给定值即为实际频率值。

PZD第二个字作为应答报文时标记为HIW,即为运行参数实际值,通常该参数返回的是变频器实际频率输出值。

BCC:校验码,由STX到PZD所有字节异或结果。

西门子MM420系列变频器通信测试

1、通信初始化测试:

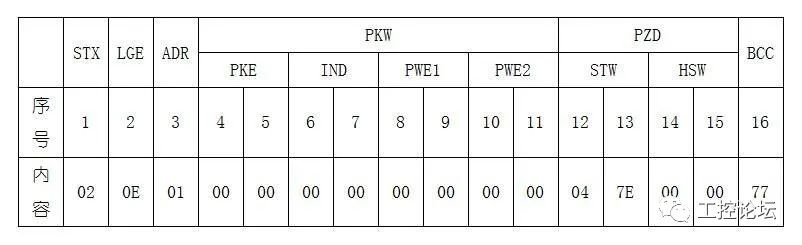

通信初始化报文分析如下所示:

启动、停止、给定频率等操作时,如果不需要读取参数,则PKW区可全部填充0;

STW:16进制047E为控制字,具体含义可参考第六部分有关控制字各位定义;

HSW:16进制0000为主设定值,即就是此时给定频率为0Hz。


串口调试助手发送:02 0E 01 00 00 00 00 00 00 00 00 04 7E 00 00 77

变频器返回报文为:02 0E 01 00 00 00 00 00 00 00 00 FB 11 00 00 E7

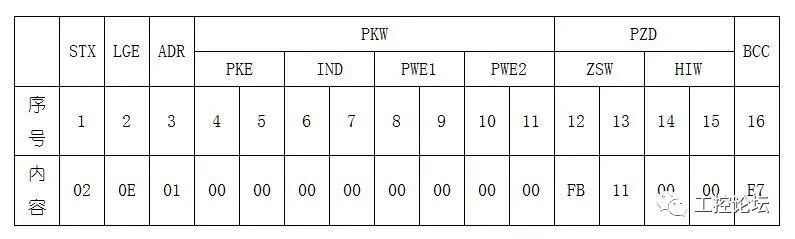

变频器返回报文分析如下所示:

ZSW:16进制FB11为状态字,具体含义可参考第六部分有关状态字各位定义;

HIW:16进制0000为实际输出频率。


2、启动变频器测试:

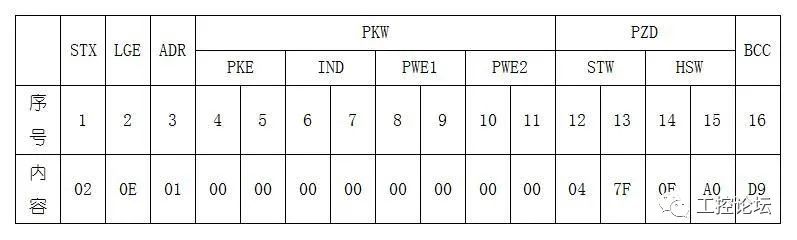

启动变频器并给定40Hz频率报文分析如下所示:

STW:16进制047F为控制字,具体含义可参考第六部分有关控制字各位定义;

HSW:16进制0FA0为主设定值,换算为10进制即为4000,即就是给定40HZ。


串口调试助手发送:02 0E 01 00 00 00 00 00 00 00 00 04 7F 0F A0 D9

变频器返回报文为:02 0E 01 00 00 00 00 00 00 00 00 FB B4 0F 9F D2

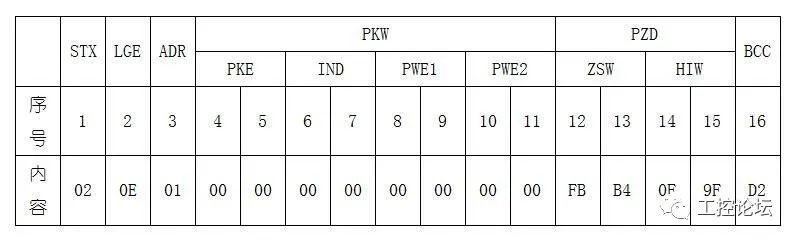

变频器返回报文分析如下所示:

ZSW:16进制FBB4为状态字,具体含义可参考第六部分有关状态字各位定义;

HIW:16进制0F9F为实际输出频率。


3、启动后读取输出电压测试:

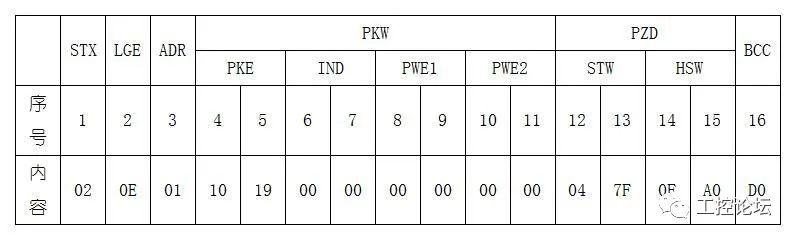

启动后读取输出电压并保持变频器起停状态报文分析如下所示:

PKE:16进制1019为任务识别标记的输出电压参数号,具体含义可参考第六部分定义;

IND:16进制0000,无参数下标。


串口调试助手发送:02 0E 01 10 19 00 00 00 00 00 00 04 7F 0F A0 D0

变频器返回报文为:02 0E 01 20 19 00 00 43 39 A1 64 FB B4 0F 9F 54

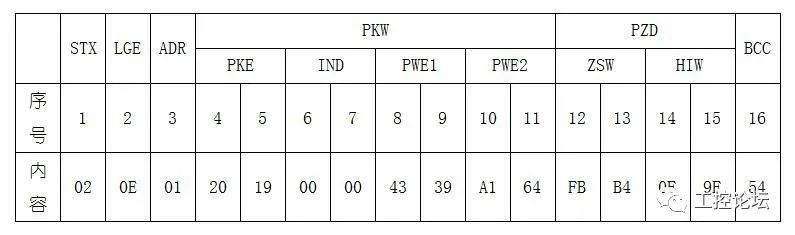

变频器返回报文分析如下所示:

PKE:16进制2019为正确应答识别标记输出电压参数号,具体可参考第六部分定义;

IND:16进制0000,无参数下标;

PWE1和PWE2:16进制4339A164组成的浮点数即为实际输出电压。


4、停止变频器测试:

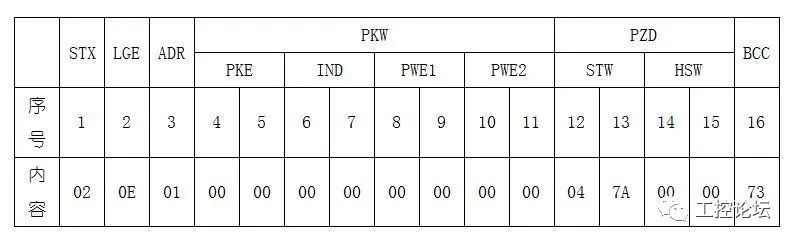

停止变频器报文分析如下所示:

STW:16进制047A为控制字,具体含义可参考第六部分有关控制字各位定义;

HSW:16进制0000为主设定值,即就是停止变频器时给定频率为0HZ。


串口调试助手发送:02 0E 01 00 00 00 00 00 00 00 00 04 7A 00 00 73

变频器返回报文为:02 0E 01 00 00 00 00 00 00 00 00 FB 11 00 00 E7

变频器返回报文分析如下所示:

ZSW:16进制FB11为状态字,具体含义可参考第六部分有关状态字各位定义;

HIW:16进制0000为实际输出频率。


三菱FX5U系列PLC通信编程

RS2指令发送区使用D1~D16寄存器,其含义如下:


RS2指令接收区使用D17~D32寄存器,其含义如下:


主程序中使用的寄存器含义如下所示:

M0:变频器初始化

M1:变频器启动

M2:变频器停止

M3:变频器改频率

M4:改频率辅助

M5:预先写操作辅助位

M6:执行写操作标志位

D0:上位机预写频率值0~5000对应0~50Hz

D300:写频率值辅助用寄存器

D1~D16:写操作发送缓冲区

D17~D32:写操作接收缓冲区

K4M20:分解频率值用

P0子程序占用寄存器含义如下所示:

K4M40:辅助用

D129:参与异或校验的数据个数

D131~D145:要参与异或校验的数据区

D130:最终的异或校验值

程序分段讲解如下:

初始化将上位机预写频率值寄存器和写频率值辅助用寄存器清零:

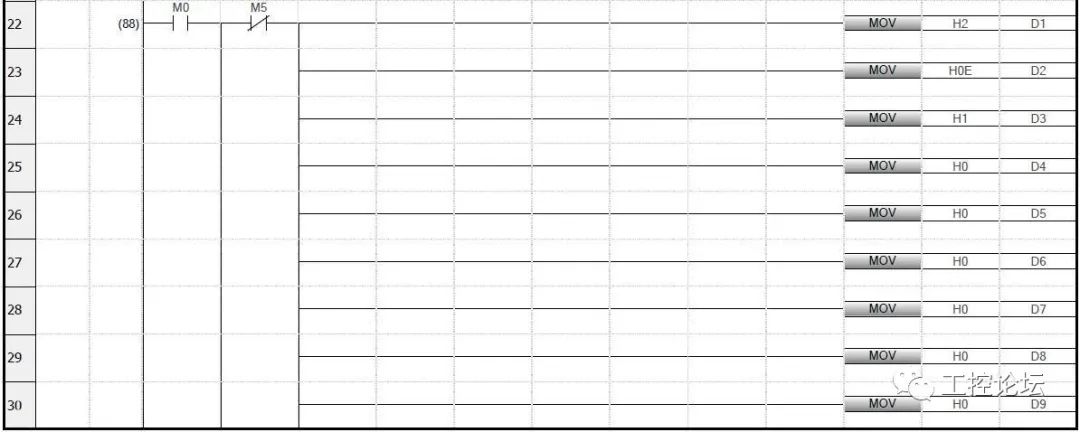

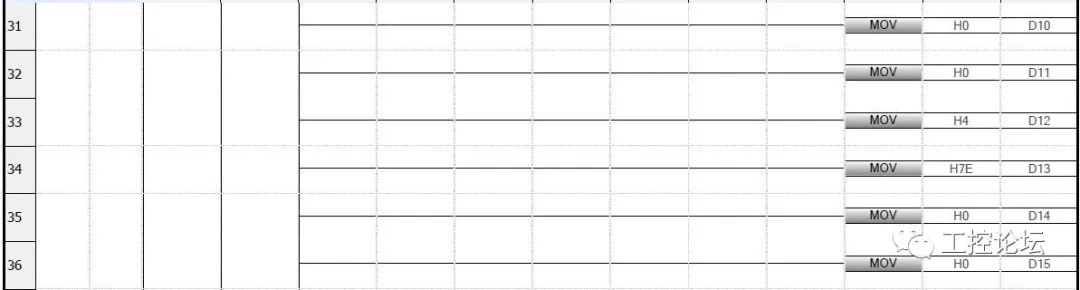

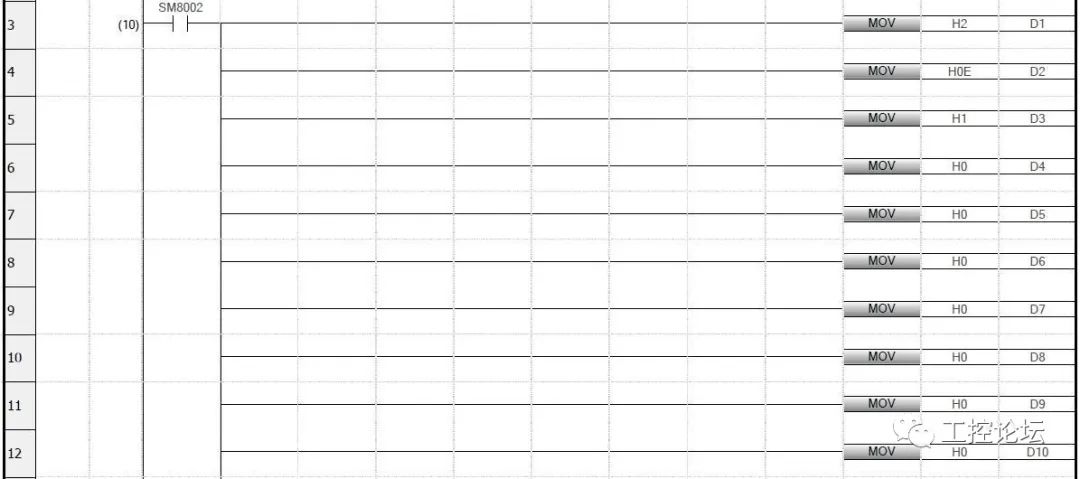

RS2指令发送缓冲区初始化赋值:

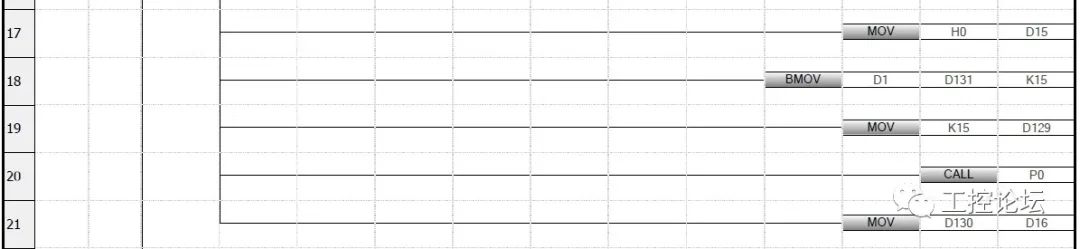

b3498bbc47df69024a7459dd748352a3.png fbd52659e3c3846801aef009d80d78fe.png 807c5702a1888a144d4396b011f1170e.png

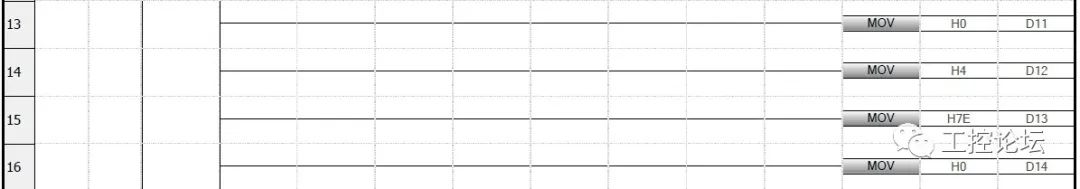

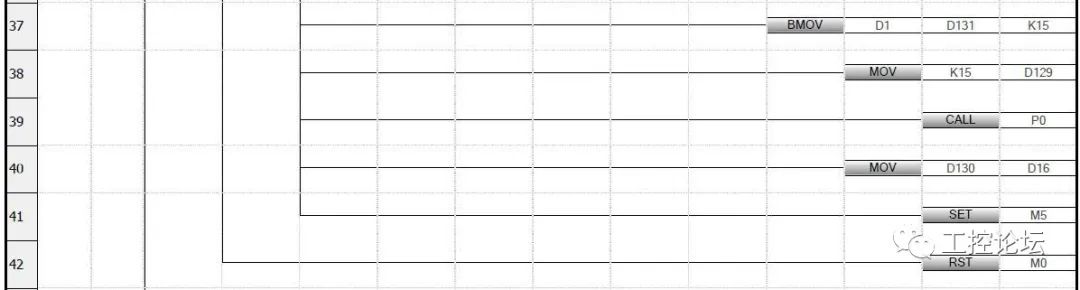

通信初始化:

D12、D13分别赋值H04、H7E,即就是控制字赋值16#047E

D14、D15分别赋值H00、H00,即就是主设定值赋值16#0000

70f5041dc1619d0d4c1ddcacc1a982de.png 01dfa0269a10544310ae66f2a7b1aac8.png a40049c13e92c8fb99ccfe8403b85bb8.png

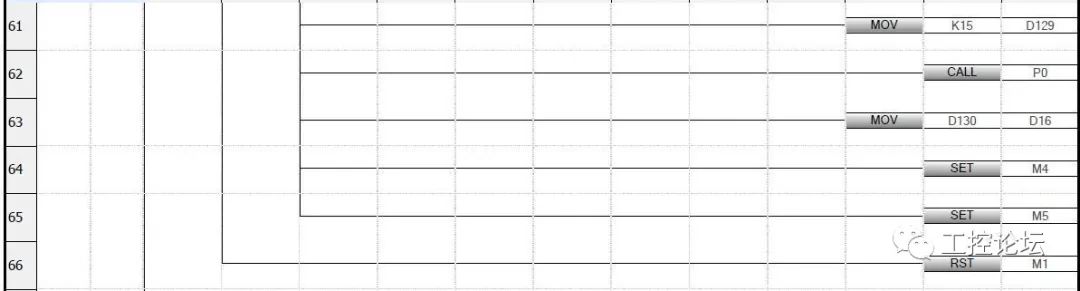

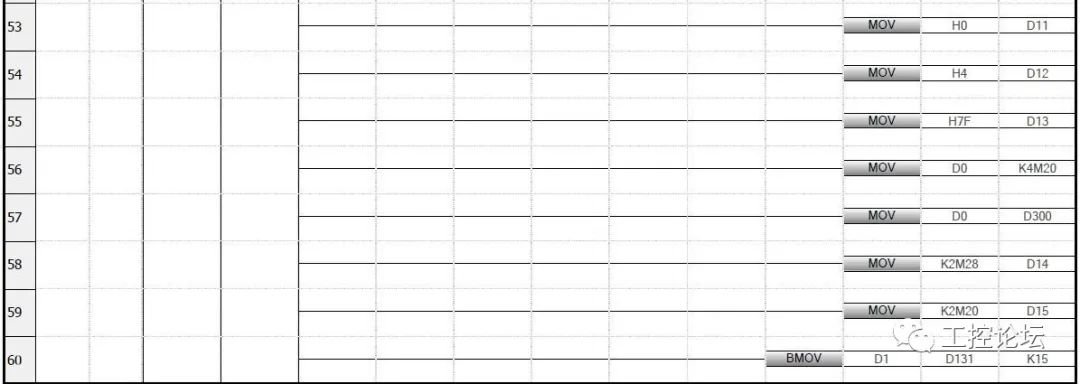

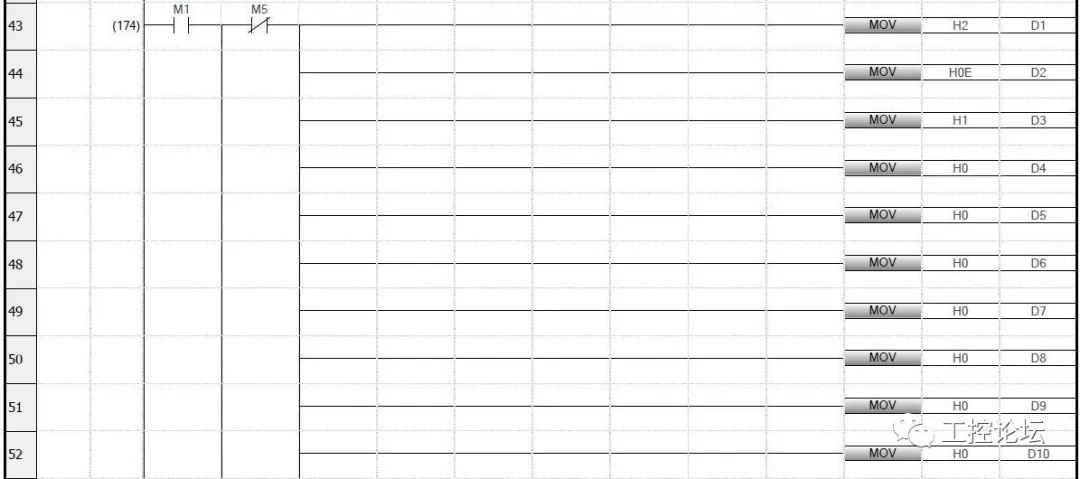

启动变频器命令段:

D0:上位机预写频率值0~5000对应0~50Hz

D300:写频率值辅助用寄存器

D12、D13分别赋值H04、H7F,即就是控制字赋值16#047F

D14、D15为上位机预写频率值

b7b9e5577b31437a3fee8ef420c12786.png ee27a7aa0b2b30faba9ed580973cb154.png c4867978db4d1372a2cee542af0fefde.png

停止变频器程序段:

D12、D13分别赋值H04、H7A,即就是控制字赋值16#047A

D14、D15分别赋值H00、H00,即就是主设定值赋值16#0000,即就是停止操作时给定变频器频率为0Hz。

7223cde967692ec6f31d670d36fa4189.png 00c5ccaaf60afdc0febaf974cd858b2b.png

给定频率判断程序段:

当启动变频器后,此时上位机给D0寄存器赋值,当D0不等于D300时,将D0送入D300,且把M3置位,为写入频率做好准备。

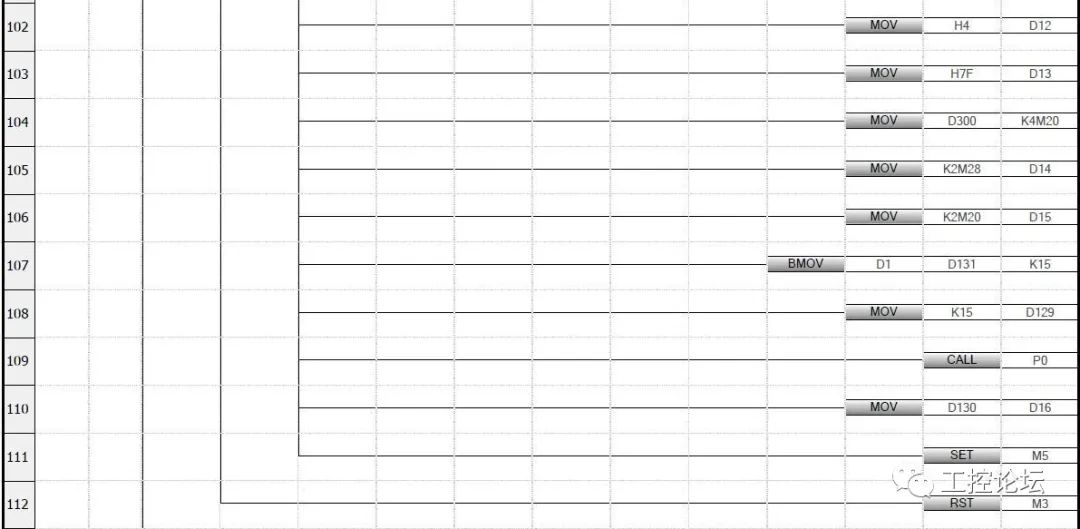

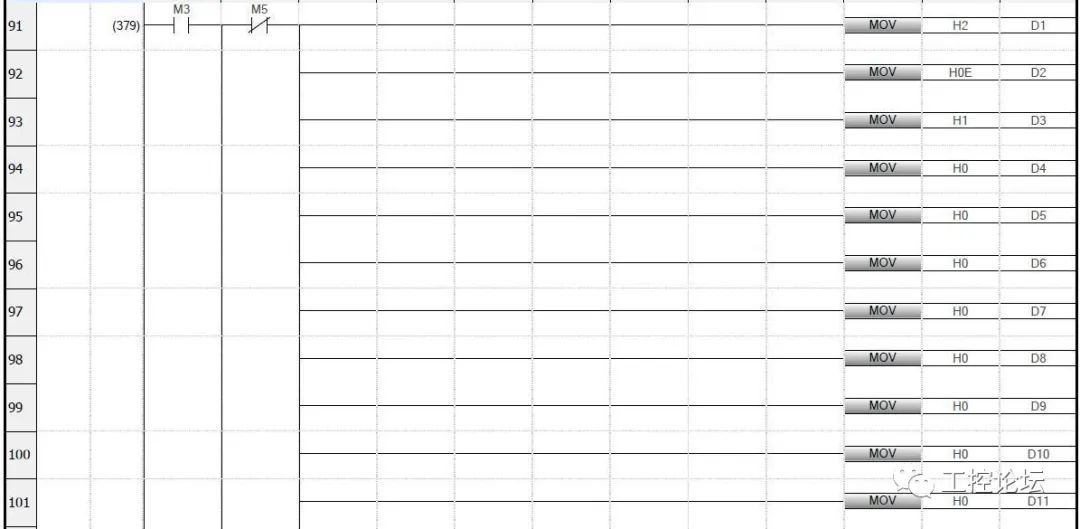

给定频率程序段:

D12、D13分别赋值H04、H7F,即就是控制字赋值16#047F,给定频率时要保持启动状态

D300:写频率值辅助用寄存器

D14、D15为上位机预写频率值

5d6ba0f1f762a5b7400da16d088c5d69.png 15a33b3445be3a28e29e6207cb1b88a5.png

延时命令段:

写操作辅助信号M5接通后,延时10ms后将写操作执行标志位M6置位,开始执行RS2指令

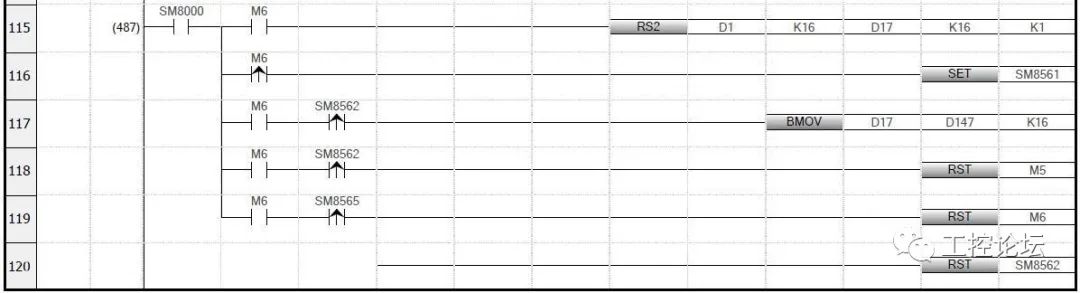

RS2指令段:

M6接通允许执行RS2指令,发送缓冲区首地址为D1,发送字节计数为16、接收缓冲区首地址为D17,接收字节计数为16,这均来自USS协议发送与接收规定;

M6上升沿将三菱FX5U通道1(内置RS485通信口)发送请求标志位SM8561置位,则开始发送数据;

当三菱FX5U通道1(内置RS485通信口)接收结束标志位SM8562置位后,接收完成,转存接收到的数据至D147~D162里;

接收完成标志位SM8562被置位或者超时判断标志位SM8565被置位时复位各个标志位,完成一次收发控制。

69bbe536f9132b353cfaf354e5530ac4.png daf69cd45dade0752b31776385f6e194.png

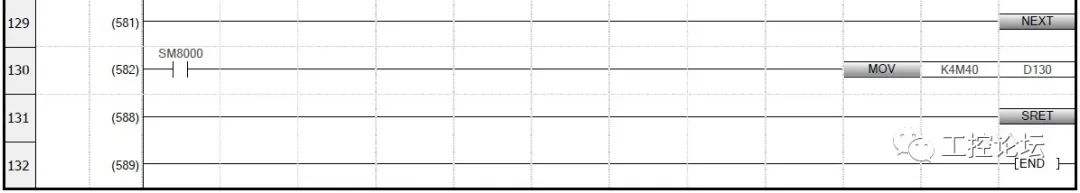

P0子程序:计算D1~D15低8位异或校验值

入口参数:D131开始的寄存器为要参与异或校验的数据,低8位有效;

入口参数:D129参与异或校验的数据个数;

出口参数:D130最终异或校验值,低8位有效。

6bb885e69973b749c324b3ffb8e9ecd9.png b7172df5cf994bc8c1d9e903d50e9da1.png

三菱FX5U系列PLC通信程序测试

编译程序,将程序下载至PLC后,关闭变频器电源,打开串口调试助手,设置好串口调试助手通信参数,开始测试PLC通信程序:

接通M0,通信初始化,则串口调试助手收到:

02 0E 01 00 00 00 00 00 00 00 00 04 7E 00 00 77

接通M1,启动变频器,则串口调试助手收到:

02 0E 01 00 00 00 00 00 00 00 00 04 7F 00 00 76

给D0赋值4000,给定频率,则串口调试助手收到:

02 0E 01 00 00 00 00 00 00 00 00 04 7F 0F A0 D9

接通M2,停止变频器,则串口调试助手收到:

02 0E 01 00 00 00 00 00 00 00 00 04 7A 00 00 73

经分析,上述初始化、启动、给定频率、停止变频器等报文正确。

三菱FX5U和西门子MM420系统联调

按照第三部分所讲,完成三菱FX5U通道1(内置RS485通信口)和西门子MM420本体RS485通信口硬件连接,依次上电,经过测试,三菱FX5U通信程序可以完成对西门子MM420变频器启动、停止和给定频率操作。
