光电传感器说明书_PLC基础，必备光电开关接线图

光电开关在生活中的使用越来越广泛，它是一种传感器，是光电接近开关的简称，它的原理是将发射端和接收端之间光的强弱变化转化为电流的变化，从而达到探测的目的。

那么安装的时候，光电开关的接线复杂吗？相信这是许多学习电气及PLC控制的人都想了解的。今天就向大家介绍光电开关接线图，连接的方式也会略有不同，这会对安装有不小的帮助。

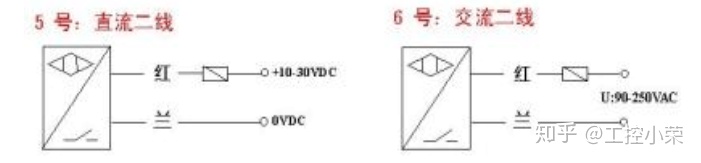

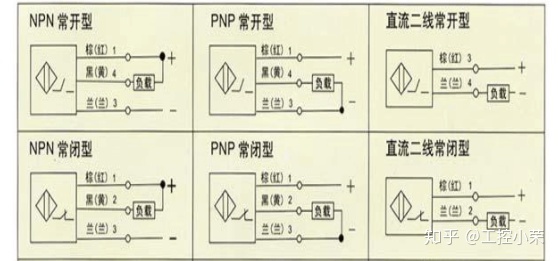

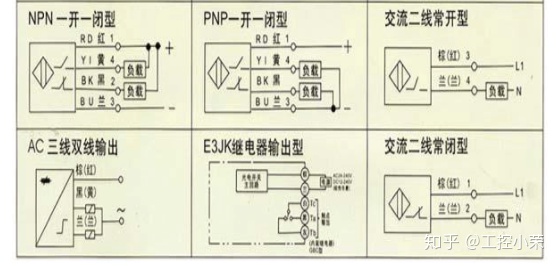

1）接近开关有两线制和三线制之区别， 三线制接近开关又分为 NPN 型和 PNP 型，它们的接线是不同的。请见下图所示：

2）两线制接近开关的接线比较简单，接近开关与负载串联后接到电源即可。

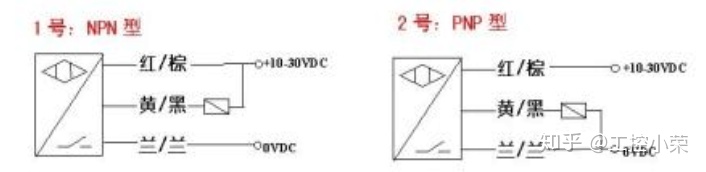

3）三线制接近开关的接线：红（棕）线接电源正端；蓝线接电源 0V 端；黄（黑）线为信号，应接负载。而负载的另一端是这样接的：对于 NPN 型接近开关，应接到电源正端；对于 PNP 型接近开关，则应接到电源 0V 端。

4）接近开关的负载可以是信号灯、 继电器线圈或可编程控制器 PLC 的数字量输入模块。

5）需要特别注意接到 PLC 数字输入模块的三线制接近开关的型式选择。 PLC 数字量输入模块一般可分为两类：一类的公共输入端为电源 0V，电流从输入模块流出 （日本模式），此时， 一定要选用 NPN 型接近开关； 另一类的公共输入端为电源正端， 电流流入输入模块，即阱式输入（欧洲模式），此时，一定要选用 PNP 型接近开关。千万不要选错了。

6）两线制接近开关受工作条件的限制，导通时开关本身产生一定压降，截止时又有一定的剩余电流流过， 选用时应予考虑。 三线制接近开关虽多了一根线， 但不受剩余电流之类不利因素的困扰，工作更为可靠。

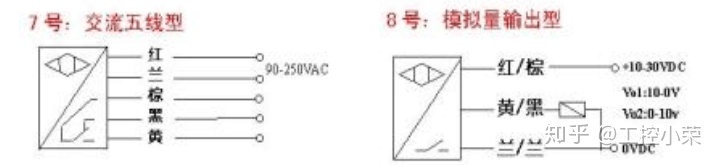

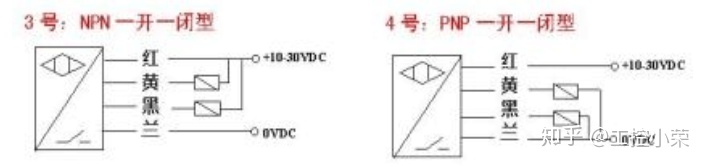

7）有的厂商将接近开关的 “常开 ”和“常闭 ”信号同时引出，或增加其它功能，此种情况，请按产品说明书具体接线。
