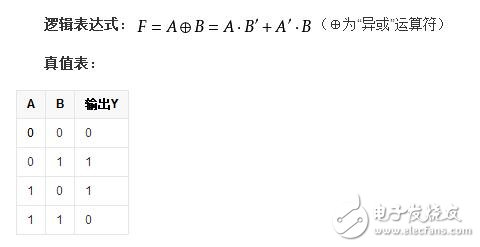

异或门是数字逻辑中实现逻辑异或的逻辑门。有多个输入端、1个输出端，多输入异或门可由2输入异或门构成。若两个输入的电平相异，则输出为高电平1；若两个输入的电平相同，则输出为低电平0。亦即，如果两个输入不同，则异或门输出高电平，虽然异或不是开关代数的基本运算之一，但是在实际运用中相当普遍地使用分立的异或门。大多数开关技术不能直接实现异或功能，而是使用多个门设计。
符号

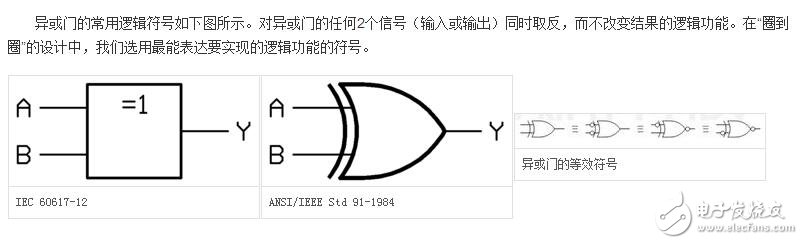

用电路符号表示异或门的方法
异或门是由一个或门，一个与非门和一个与门组合而成的，所以无法用简单的电路图表达。
异或门的电路实现
网友：Bigan W提问：异或门是两个开关同时闭合或打开时小灯泡会灭，一个开关闭合另一个打开时小灯泡会亮如何用电路表述，最好是有电路画图。
解决方案大体分为两种：
其一是使用特殊的开关(单刀双掷开关)模拟异或门的效果，但那也就可以说仅仅是“感性认知”上的逻辑门电路了。
其二是使用特殊元件搭建出三个基本逻辑门，最后再合并为一个异或门。
使用六个电磁继电器，两两组成三个基本逻辑门，再合并为异或门。

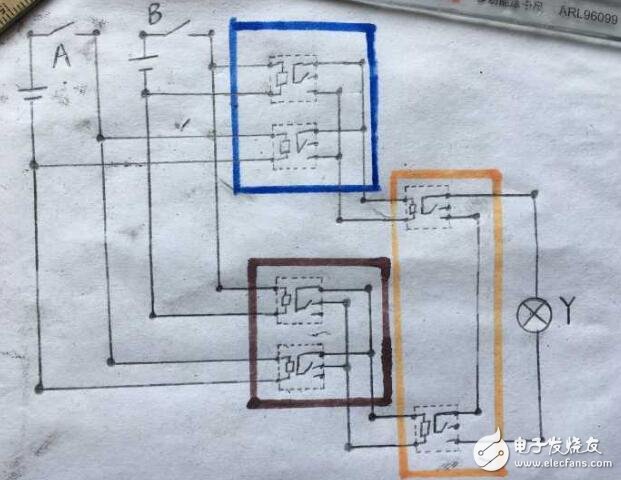

作电路图如下，此电路为直流电路：
图中，AB为条件(输入)，Y为结果(输出)。
圆点表示导线相接。
虚线框内为电磁继电器，共六个。
蓝色框内电路构成一个或门。
褐色框内电路构成一个与非门。
黄色框内电路构成一个与门。
要理解此电路图的话，关键是明白其中电磁继电器的作用。
图中，代表继电器的虚线框内左半边代表线圈，右半边简化为型如一个单刀双掷开关的结构(我实在不知道这是不是通用画法啊QAQ)。所有元件在初中实验室里就都可以找到。
另外，XOR实现电路还是挺复杂的，希望这两幅图能给大家帮助。

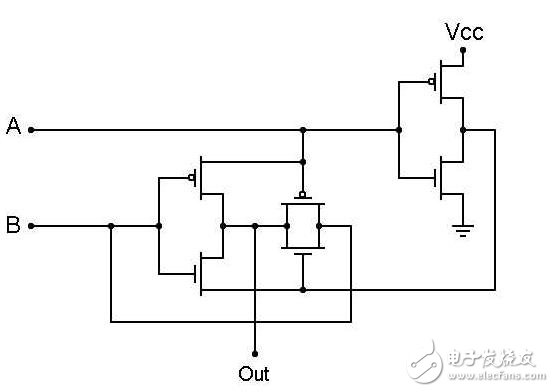

CMOS异或门电路表述图

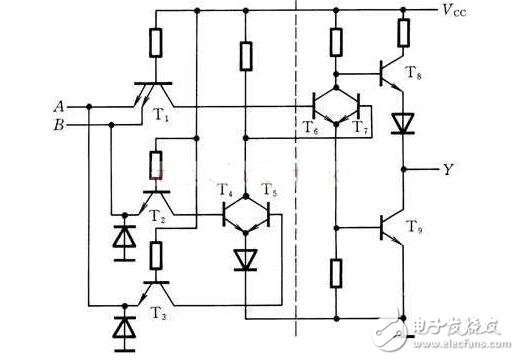

三极管异或门表述图
