linux查看485串口是否在运行,RS485在linux下的调试

标签：

最近做485通讯，在这里梳理一下学习的内容。

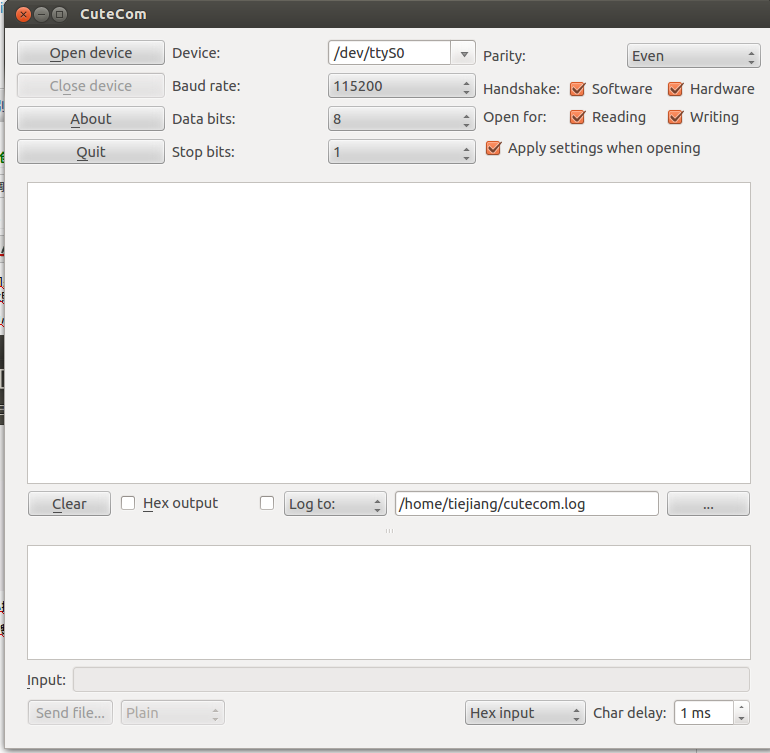

1、ubuntu串口调试工具

ubuntu下的串口调试工具为：cutecom

sudo apt-get install cutecom

打开

sudo cutecom

2、ubuntu串口查找

sudo cat /proc/tty/driver/serial

可以获得如下：

0: uart:16550A port:000003F8 irq:4 tx:0 rx:0

1: uart:unknown port:000002F8 irq:3 tx:12 rx:0

2: uart:unknown port:000003E8 irq:4

3: uart:unknown port:000002E8 irq:3

其中后面有tx的是拥有的接口，后面有DTR|RTS的是你开了调试工具的接口。

3、串口权限开启

sudo chmod 777 /dev/ttyS0

程序跑不通试一下这个权限开启。

4、RS485和232的基础知识

串口、com口是指物理接口形式，而TTL、RS-232、RS-485是指的电平标准

RS-485与RS-232类似，但是采用查分信号负逻辑。即正电平为逻辑1(2—6V)，负电平为逻辑0(负2---负6V)。

在软件上，TTL、RS232，RS485没有区别。

在工控机上使用的时候要注意哪个接口是RS485的可能需要进到bios中吧对应com口调成半双工RS485.

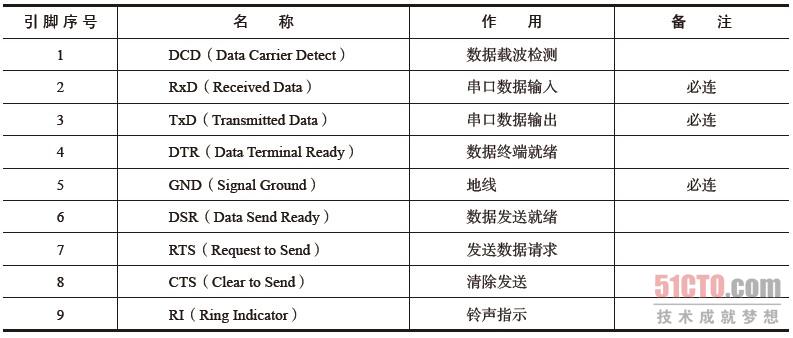

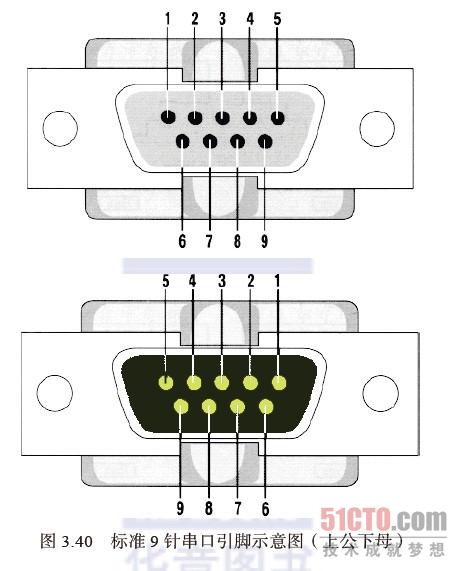

RS232引脚如下

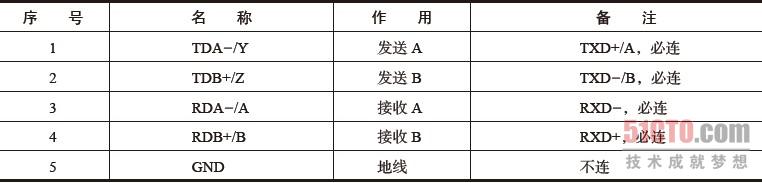

RS485 4线(此表中“序号”与引脚没有对应关系，只是表示一个流水号，在实际连线中，需要根据设备定义决定所在的引脚。)

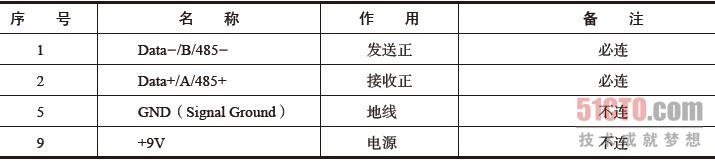

RS485 2线(此表中“序号”与引脚没有对应关系，只是表示一个流水号，在实际连线中，需要根据设备定义决定所在的引脚。)

RS232自检方式

把2、3引脚相连，发送什么理论上就会收到什么。不成功注意端子是否插严。

RS232串口通信三线连接法

通常的应用系统中，往往是CPU和I/O设备之间传送信息，两者都是DTE，比如PC和色温计，PC和单片机之间的通信，双方都能发送和接收，它们的连接只需要使用三根线即可，即RXD,TXD和GND

两个232对接需要注意一个RxD对应另一个的TxD,也就是一个收一个发。
