说起矿石收音机,老一辈的无线电爱好者可以说人人都是从这里起步的,而年青的电子爱好者却不见得知道它究竟是何方神圣。
上世纪五六十年代,物质极端贫乏,如果谁家有一台电子管收音机,那不亚于现在拥有一辆奔驰宝马那样希罕。
我国由于工业基础的落后,上世纪五六十年代,收音机还只是少数城市高薪职员家庭的奢侈品。到了六十年代末七十年代,才逐渐进入城市普通家庭和极少数的农村家庭,那时候拥有一台收音机成了很多青少年的梦想,但是因为稀少和昂贵,这个梦想很不容易实现。
![dc9f30b33c9e65d71aa870ab8525eac6.png](https://img-blog.csdnimg.cn/img_convert/dc9f30b33c9e65d71aa870ab8525eac6.png)
于是自己动手制作简易收音机成了一部分有一定文化水平的收音机迷的最好选择,而现成的资料就在当时的中学物理课程中,那里面就有最简单的收音机——矿石收音机的制作介绍,并且还是无源的:不用供电,这对于当时既缺电力供应,干电池又昂贵的时代,真是个好东西。
![0a62eaa48882321019cf207785cd6187.png](https://img-blog.csdnimg.cn/img_convert/0a62eaa48882321019cf207785cd6187.png)

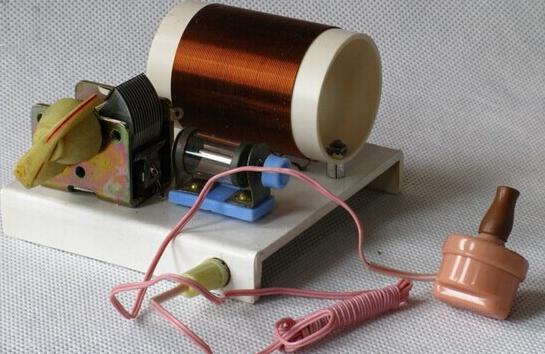

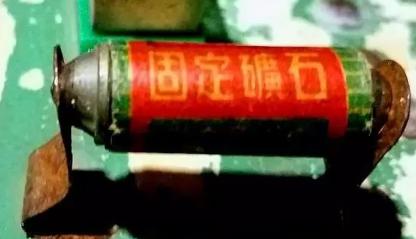

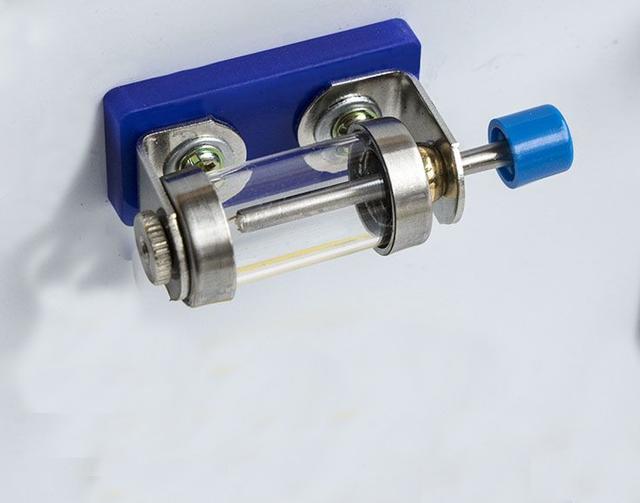

矿石收音机,就是利用天然矿石作为检波元件的(例如方铅矿),不需要电源的,一种早期的、结构简单的收音机,现在用检波二极管来代替矿石,但是采用相同电路的也叫做矿石收音机。

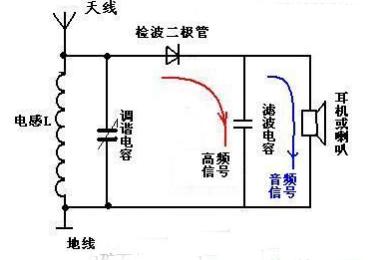

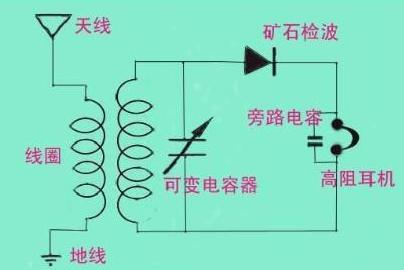

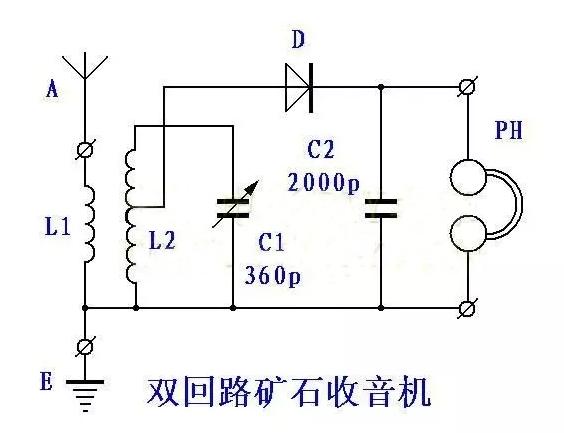

只有4个器件
![4650243d7b68a3aab4195c64ff2357eb.png](https://img-blog.csdnimg.cn/img_convert/4650243d7b68a3aab4195c64ff2357eb.png)

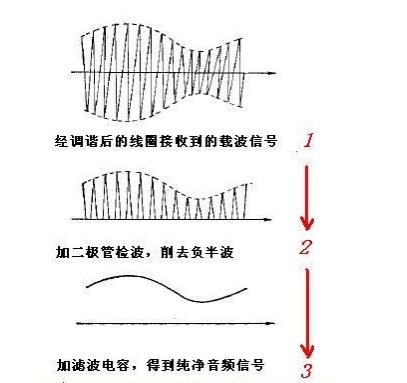

这样简单的一套装置,就能收听到远方的无线电信号?那就从无线电信号的基本原理讲起,让大家理解矿石收音机是如何工作的。
![d8ca6f5719187d3578418590c280f3d9.png](https://img-blog.csdnimg.cn/img_convert/d8ca6f5719187d3578418590c280f3d9.png)

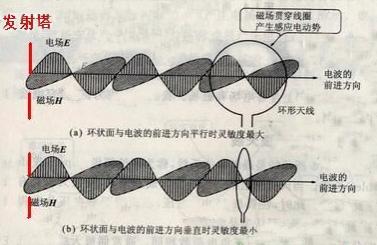

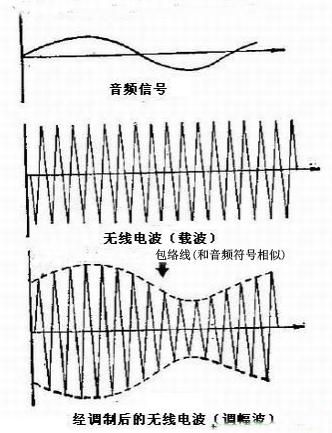

(一) 无线电波

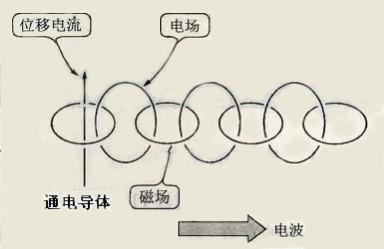

竖直导体棒如果通过电流,周围就会环绕着磁场,如果通过导体的电流是周期性变化的,那么环绕它的磁场也会相应地发生周期性的变化。如果电流变化的频率足够高,就会在空气中发生连锁反应,这个变化的磁场感生出另外一个变化的电场,而变化的电场又感生出另外一个变化的磁场……循环往复,形成
