默认栅格大小为多少_EPLAN~栅格

栅格是页面的一个点阵排列，许多画图软件都有这个功能，可以帮助我们更精确的绘制原理图栅格设置比较简单我们只需要注意几点问题

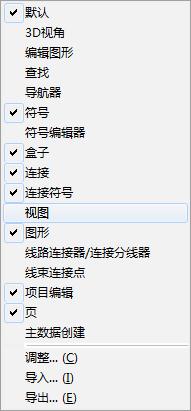

如果工具栏中碰巧如下面没有栅格选项时，我们可以在上方工具栏空白处“右键”选中“视图”栅格选项就会出现在工具栏中了

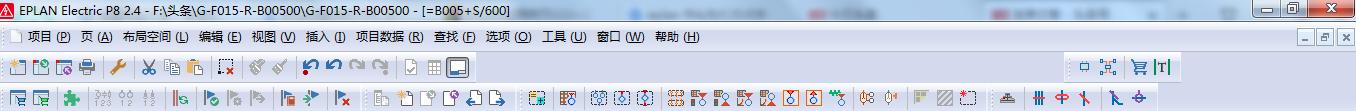

无栅格选项

有栅格选项

此处的栅格有五种大小栅格A、栅格B、栅格C、栅格D、栅格E;栅格的默认值分别为1MM、2MM、4MM、8MM、16MM、这个栅格的值是可以改的(其实默认的就挺好)更改方法“选项”--“设置”--“用户”--“图形的编辑”--“2D”

强调一下，无论怎么改都应该留一个4MM 的栅格并且画图的时候要选择这个4MM栅格,打开显示栅格和栅格捕捉，否则元器件可能无法自动连线(符号、元件的连接点间隔都是以4MM的倍数出现的),选择4MM栅格对元器件移动和对齐也很方便

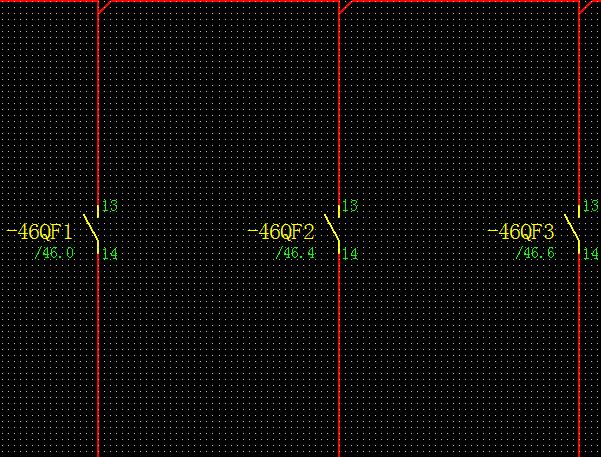

下图是在栅格为1MM的情况下画的，移动对齐都很麻烦费时费力

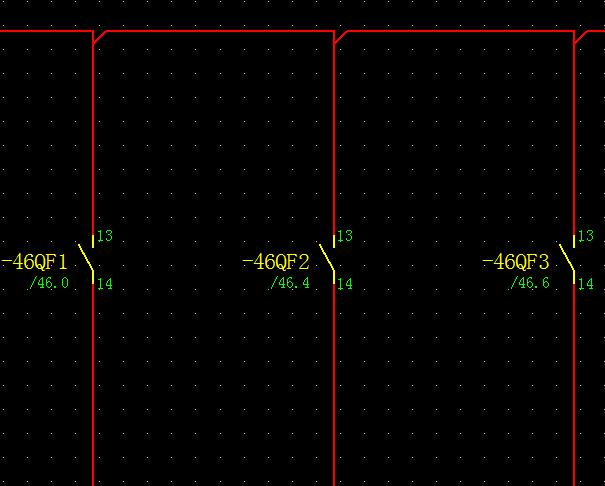

这时即使我们切换为4MM栅格视图时会发现元件，节点都不在栅格的小白点上，元器件直接无法自动连线，虽然可以选择需要自动连线的两个符号，在工具栏中选择对齐到栅格，然而对齐到栅格后经常会发生元器件图形混乱的情况，这样就只能关掉捕捉栅格或者又回到1MM栅格视图去画图

画图时养成选栅格的好习惯！！！
