叶片泵分为单作用叶片泵和双作用叶片泵。

单作用叶片泵一般是变量泵，双作用叶叶片泵只能做成定量泵。

两者的主要区别是定子内曲线的形状不同。曲线形状不同泵轴转一转时吸压油的次数也不相同，每转吸压油一次的是单作用叶片泵，吸压油两次的是双作用叶片泵。

叶片泵的主要优点：

1.输出流量比齿轮泵均匀，运转平稳，噪声小。

2.工作压力较高，容积效率也较高。

3.单作用叶片泵易于实现流量调节，双作用叶片泵则因转子所受径向液压力平衡，使用寿命长。

4.结构紧凑，轮廓尺寸小而流量较大。

叶片泵的主要缺点：

1.自吸性能较齿轮泵差，对吸油条件要求较严，其转速范围必须在500~1500r/min范围内。

2.对油液污染较敏感，叶片容易被油液中杂质咬死，工作可靠性较差。

3.结构较复杂，零件制造精度要求较高。

叶片泵主要用于机床控制，特别是双作用叶片泵因流量脉动很小，因此在精密机床中得到广泛使用。

单作用叶片泵和双作用叶片泵的区别

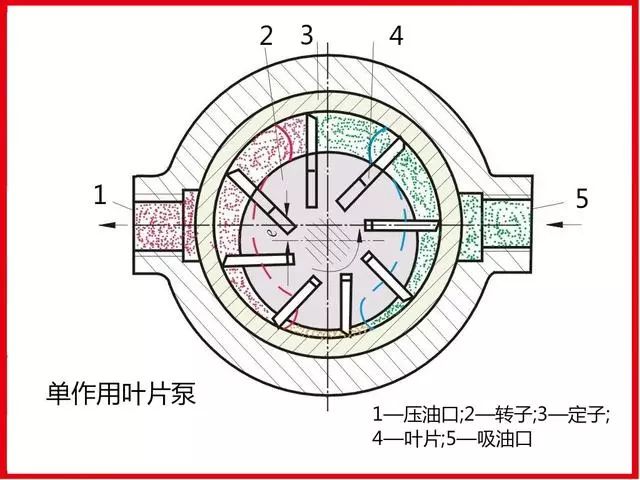

单作用叶片泵：

1)单数叶片，一般取15片左右；叶片按旋转方向向后倾斜

2)定子、转子和轴受不平衡径向力

3)叶片底部的通油槽采取高压区通高压、低压区通低压，以使叶片底部和顶部的受力平衡，叶片靠离心力和惯性力的作用紧贴定子。

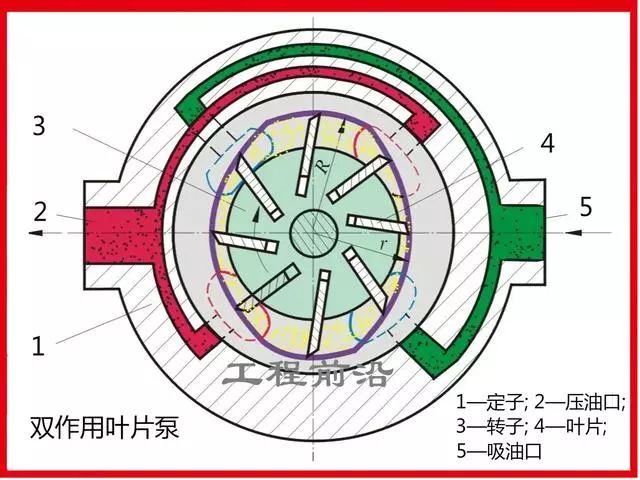

双作用叶片泵：

1)双数叶片，一般取12或16片；叶片按旋转方向向前倾斜

2)定子、转子和轴受平衡径向力

3)叶片底部的通油槽均通以压力油，叶片受离心力和叶片底部压力油的作用紧贴定子。
