西门子TIA Portal 软件，又称为博途软件。它将全部自动化组态设计工具整合在一个开发环境之中，可以用来对PLC、HMI、变频器和伺服进行组态、编程和调试。

博途软件的软件包包含博途STEP7、博途WINCC、博途Startdrive和博途SCOUT等，分别用来操作上述的PLC、HMI、变频器和伺服。这几个软件包安装后，会形成唯一的一个操作平台。几个软件包可不必全部安装，比如只需要操作PLC时，仅安装博途STEP7即可。

软件下载链接

https://support.industry.siemens.com/cs/document/109760845

TIA博途是全集成自动化软件TIA portal的简称，是西门子工业自动化集团发布的一款全新的全集成自动化软件。它是业内首个采用统一的工程组态和软件项目环境的自动化软件，几乎适用于所有自动化任务。借助该全新的工程技术软件平台，用户能够快速、直观地开发和调试自动化系统。

比如，通过SIMATIC Step7来进行PLC控制器、分布式IO、变频器的组态和编程；通过SIMATIC WinCC来对人机界面进行组态。

包含了如下软件系统：

1)SIMATIC Step 7：用于控制器(PLC)与分布式设备的组态和编程；

2)SIMATIC WinCC：用于人机界面(HMI)的组态；

3)SIMATIC Safety：用于安全控制器(Safety PLC)的组态和编程；

4)SINAMICSStartdrive：用于驱动设备的组态与配置；

5)SIMOTION Scout：用于运动控制的配置、编程与调试；

1.SIMATICStep 7：

可以对S7-1200/1500，S7-300/400系列PLC进行编程。Step7包括两个版本：基本版(Basic)和专业版(Professional)。基本版只能对S7-1200系列PLC进行编程组态，而专业版可以对S7-1200/1500，S7-300/400及WinCC进行组态和编程。

2.SIMATIC WinCC：

用来对西门子人机界面进行组态。在TIA博途面世之前，西门子人机界面的组态软件有WinCC和WinCC Flexible两种。在推出博途平台之后，人机界面的组态软件都统称为WinCC。WinCC有四个版本，基本版(Basic)、精致版(Comfort)、高级版(Advanced)和专业版(Professional)。

博途软件的获取与安装详见视频(以博途V14为例)：

安装前准备：

1、文件的存放路径不能中文名字，所有的路径都不能有中文符。软件必须安装在C盘。

2、操作系统要求原版操作系统，不能是GHOST版本，也不能是优化后的版本，如果不是原版操作系统，你可以试着安装，有可能会在安装中报故障，如果你的系统以前安装过以前版本的软件，请你重装系统后再安装。

3、安装时不能开杀毒软件，防火墙软件，防木马软件，优化软件等，只要不是系统自带的软件都请退出。

4、安装完后请按要求重启电脑，电脑启动，不要先运行软件，先安装授权，完成后重启电脑，最后电脑启动完成后。

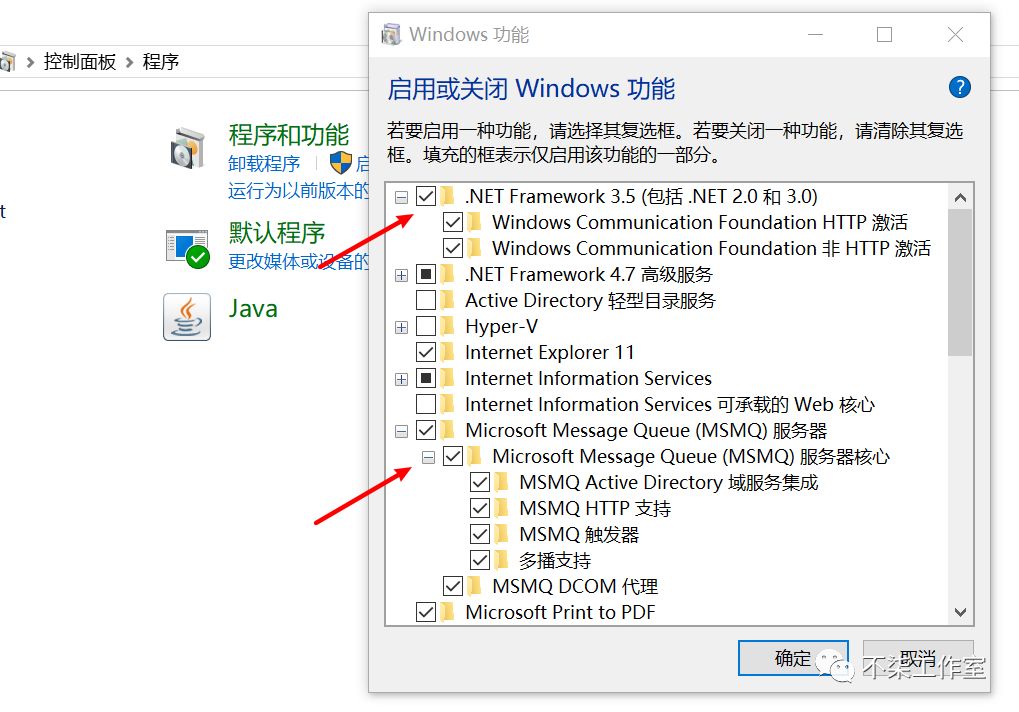

5、安装.NET3.5运行环境和MSMQ服务器。控制面案—程序—启用或关闭Windows功能。

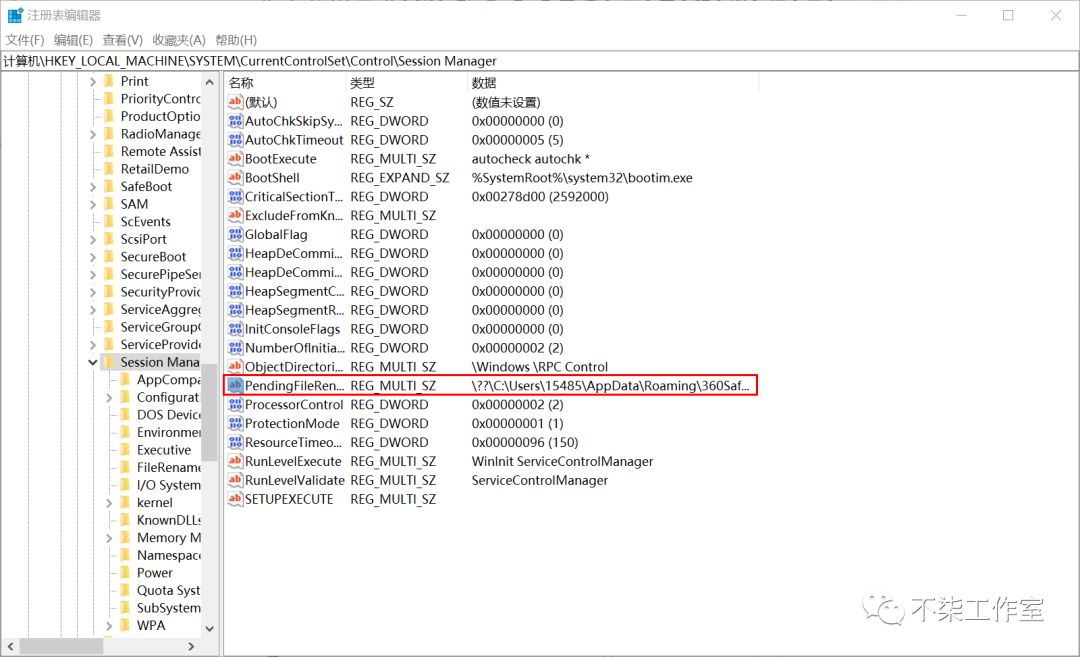

6、解压完成后，出现重启电脑对话框，我们选择“重启”启动后，电脑自动进行安装，如果还会弹出重启提示，那么我们需要修改注册表，搜索栏里输入“regedit”打开注册表，打开下图红框中的路径“计算机\HKEY_LOCAL_MACHINE\SYSTEM\CurrentControlSet\Control\Session Manager”，删除PendingFileRenameOperations这个键值。

正式安装：

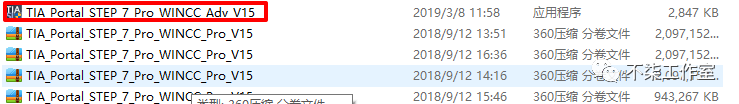

1、双击SIMATIC_STEP_7_Professional_V15.exe，然后一直下一步。

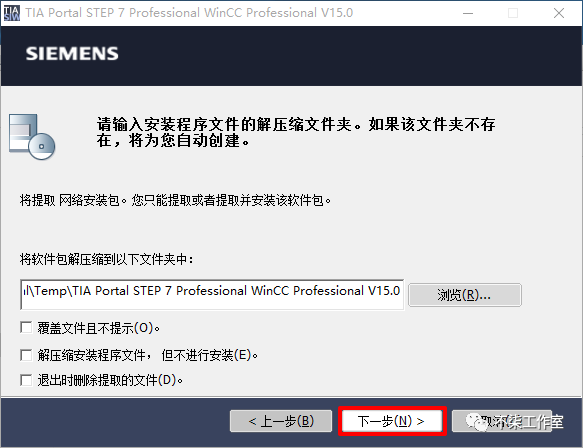

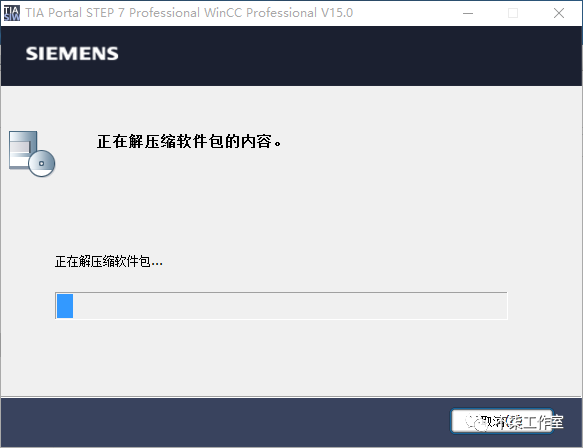

  2、等待解压完成，记住解压的路径

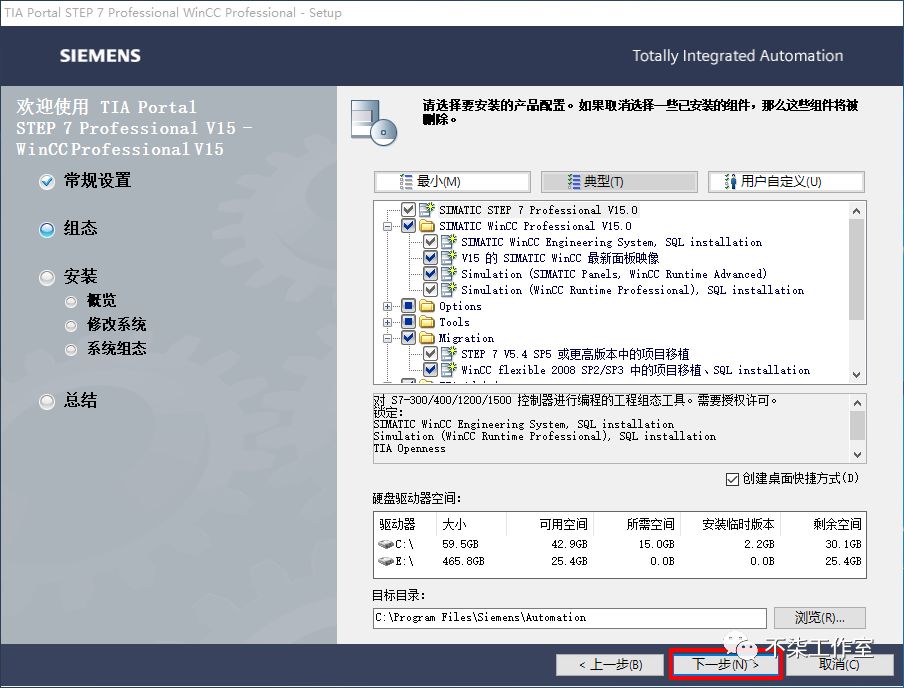

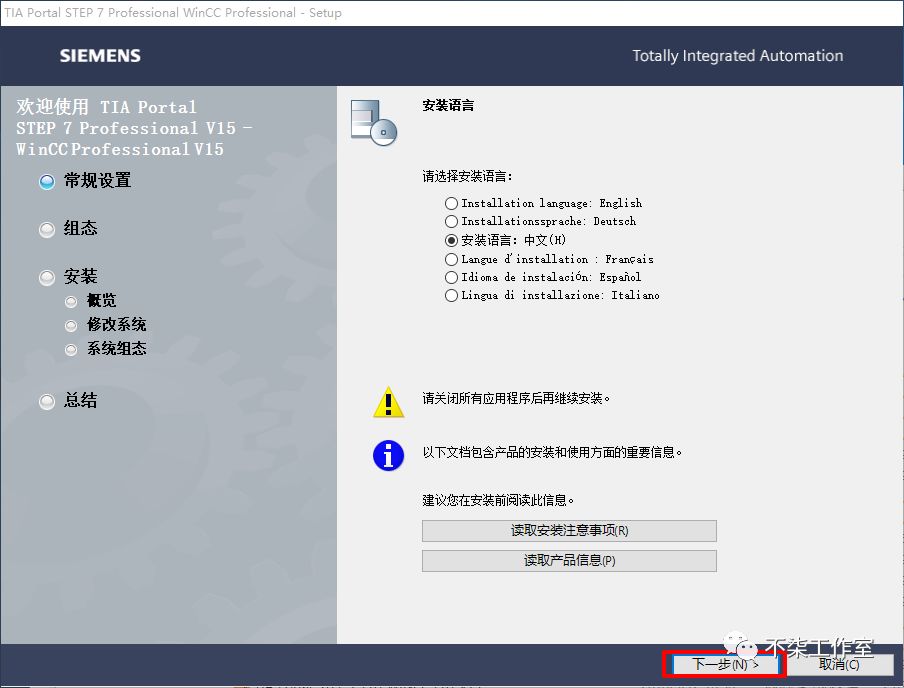

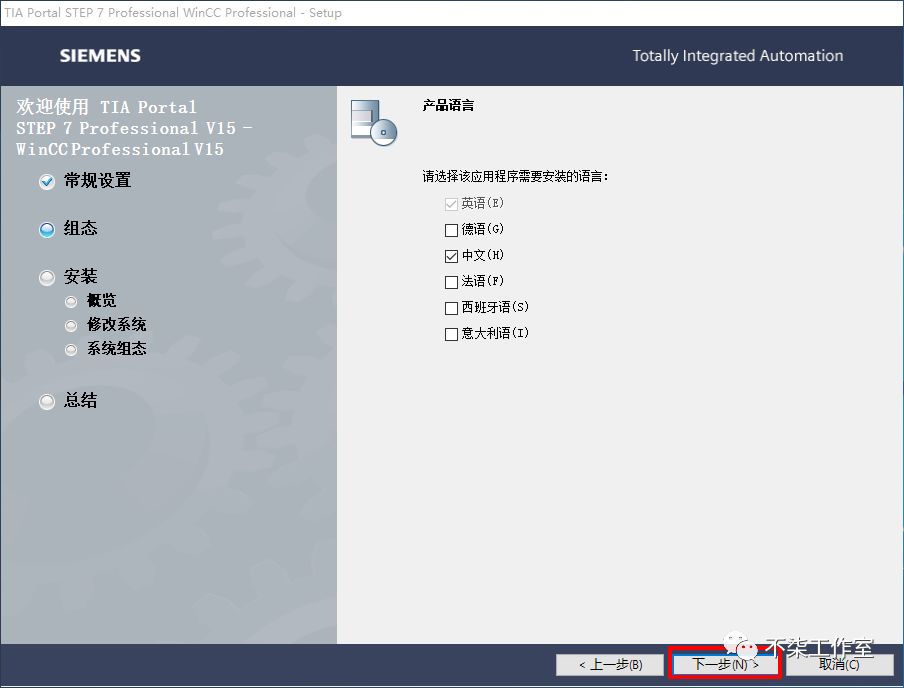

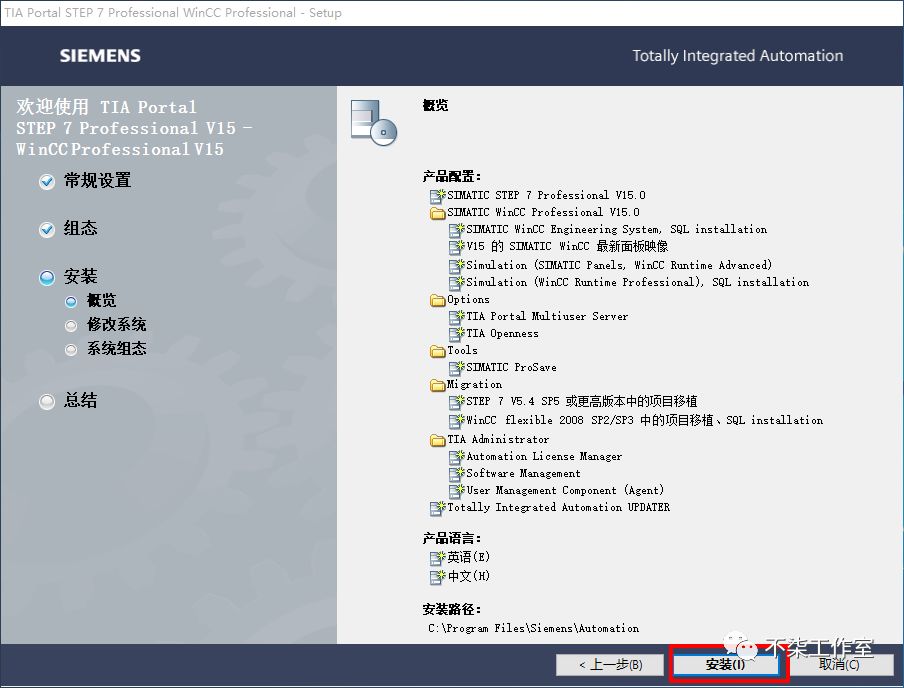

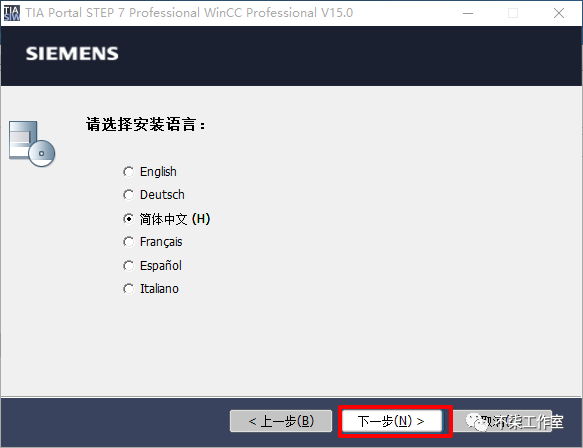

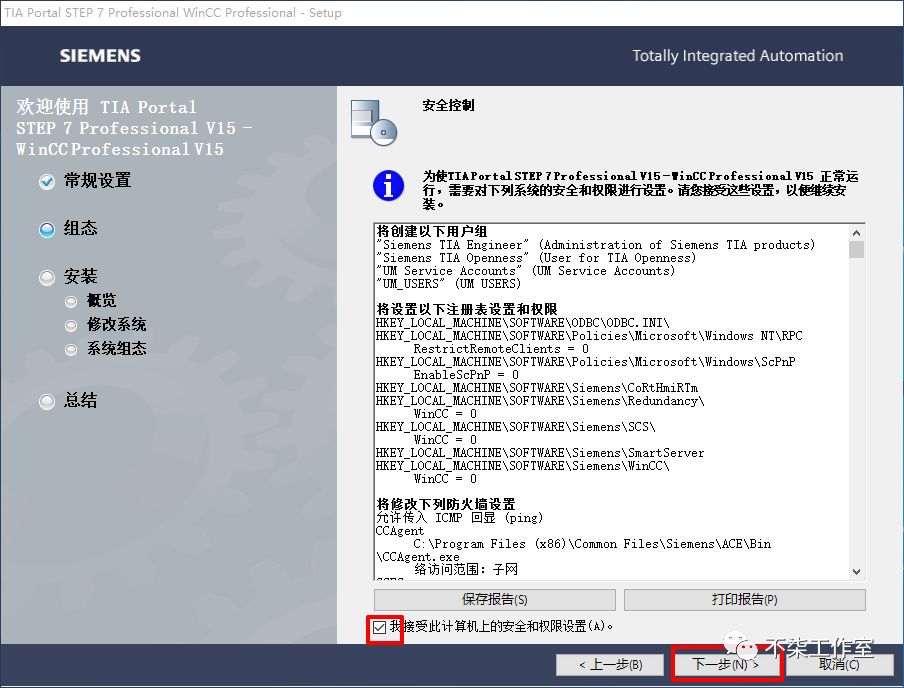

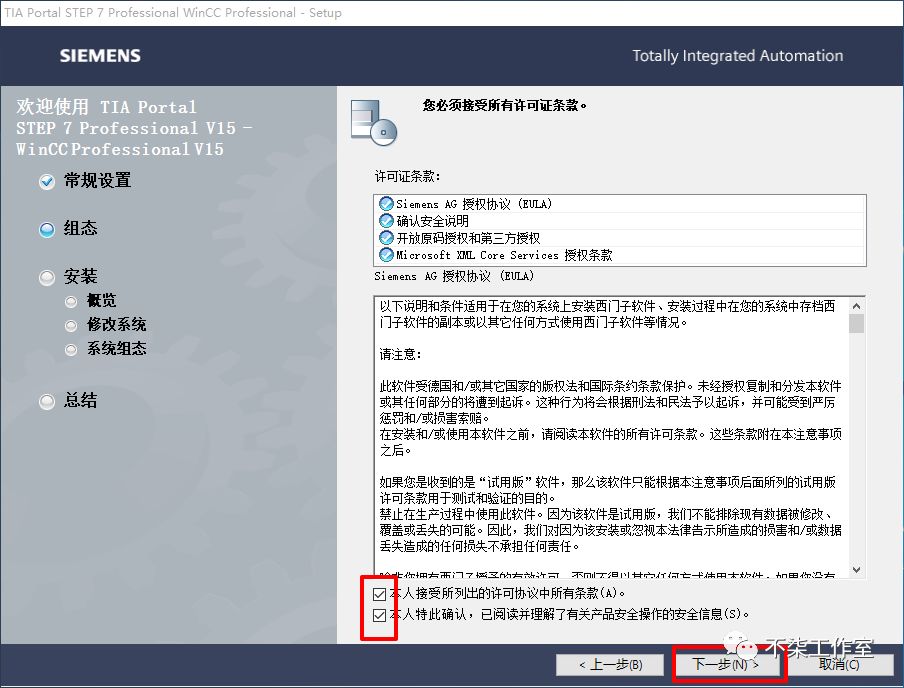

  3、安装对话框出现后，选择语言，一般默认中文，点击下一步，这也是安装向导需要的语言，然后一路下一步，选择接受。

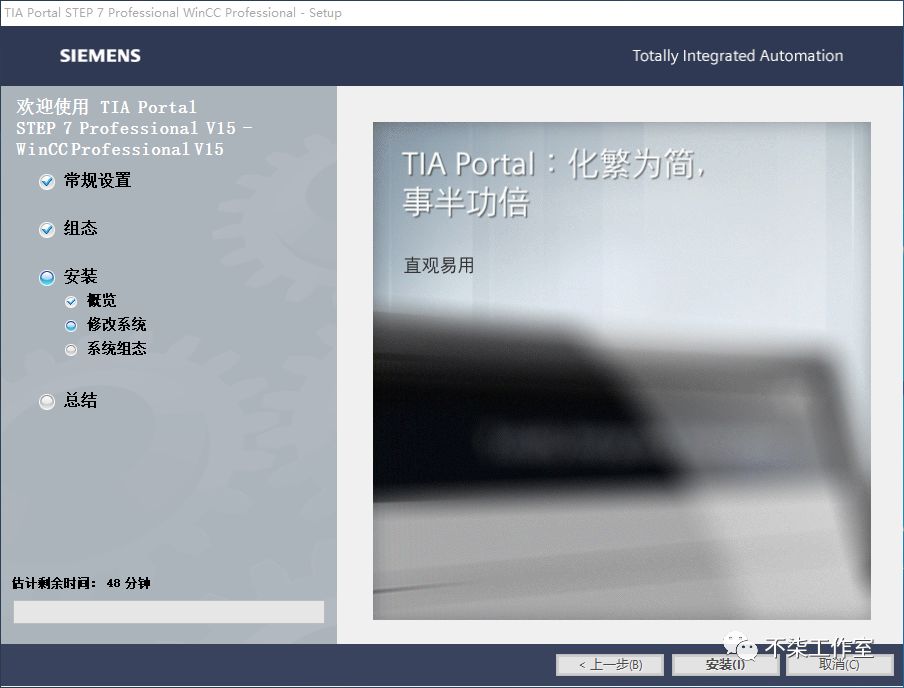

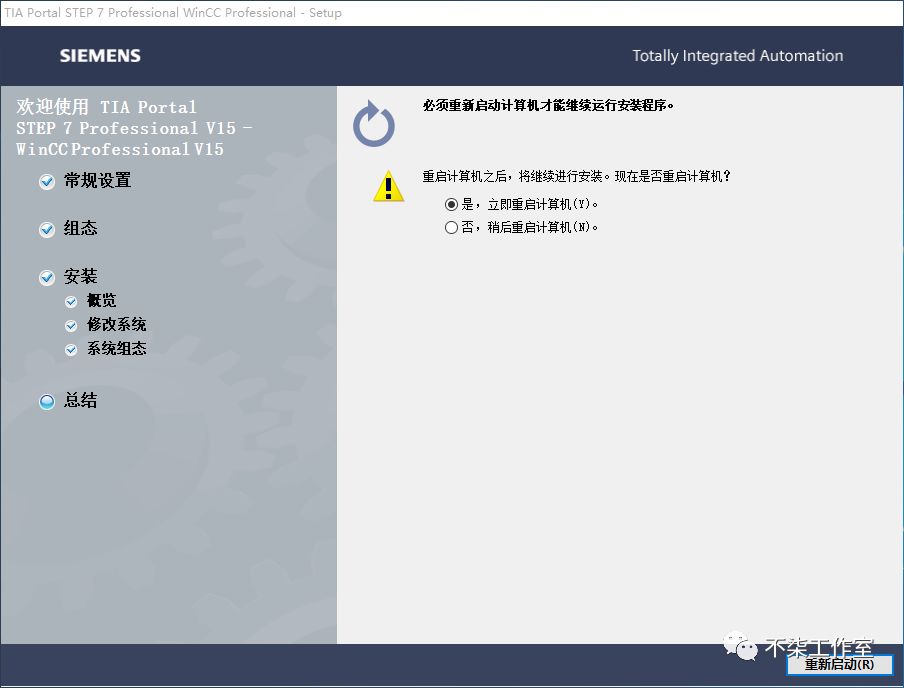

4、中间如果需要重启就重启，重启后会自动继续安装

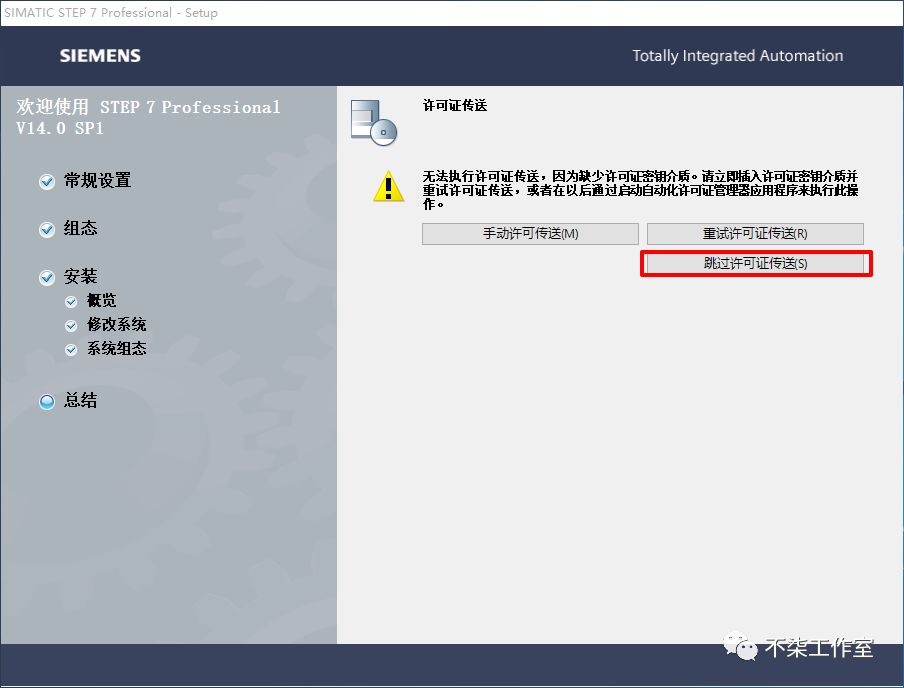

5、跳过许可密钥传送

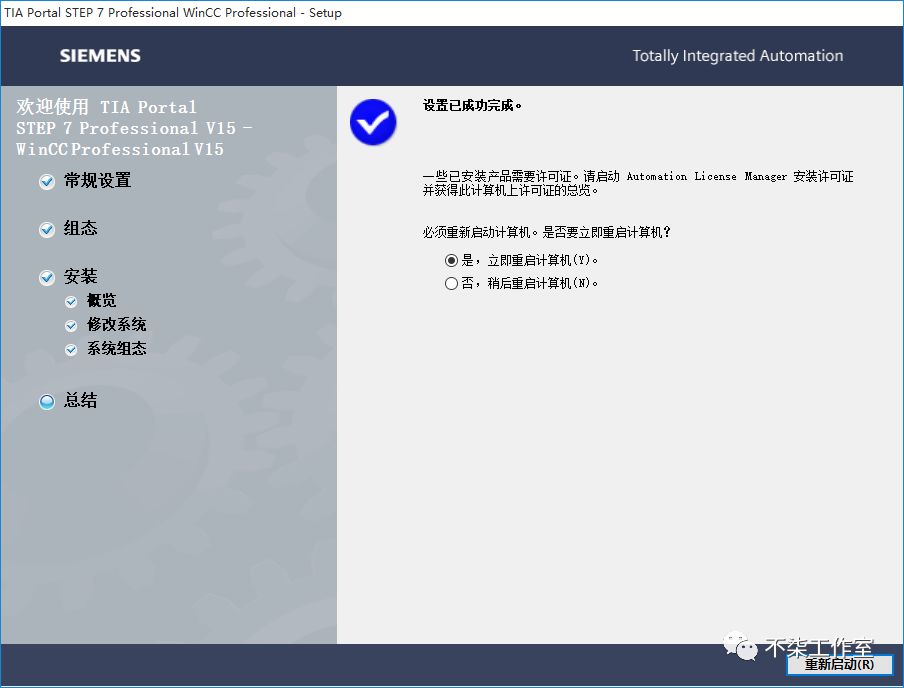

6、STEP 7 Professional v15安装完成

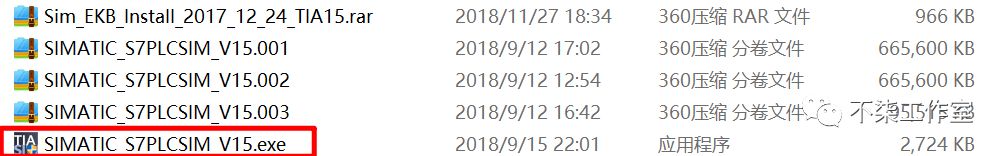

9、安装PLCSIM V15。双击SIMATIC_S7PLCSIM_V15.exe，开始安装。

10、剩余步骤同Step 7安装步骤相同，不再赘述。

至此，软件安装结束。

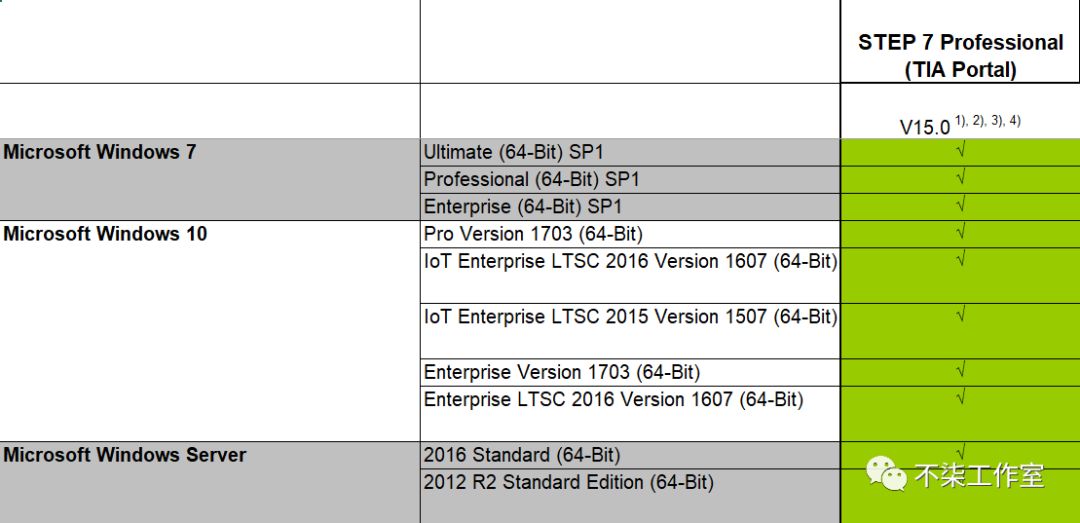

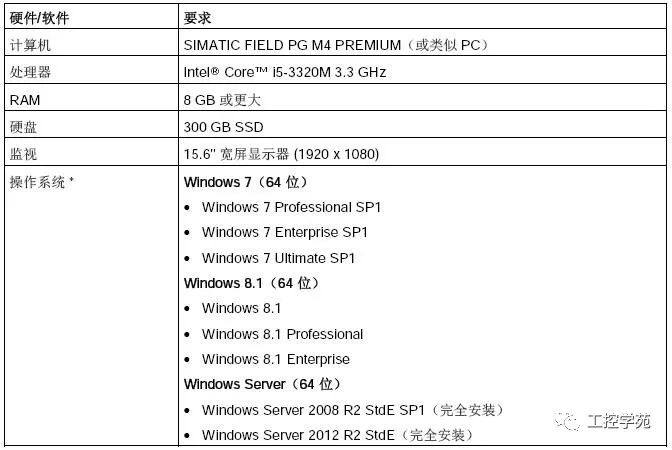

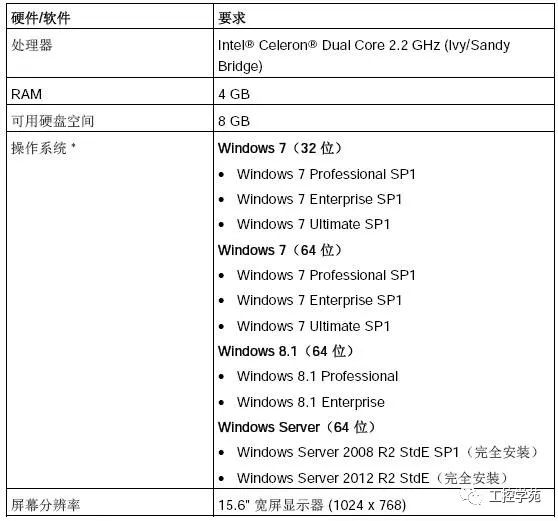

博途软件对计算机的要求较高，如图1，2所示分别为博途V13，V14的最低要求。

 图1 博途V13的最低硬件软件要求

图2 博途V14的最低硬件软件要求

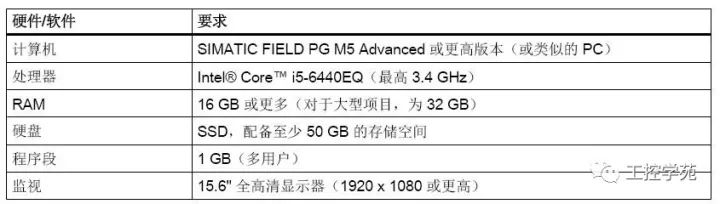

图3，4所示分别为博途V13，V14的推荐配置要求。

图3 博途V13的推荐硬件软件要求

图4 博途V14的推荐硬件软件要求
