原标题：如何用SU一步到位建出双螺旋观景台？

又到了公布悬赏作业的时候了

SketchUp建模梅溪湖双螺旋观景台

戳上图了解悬赏活动△

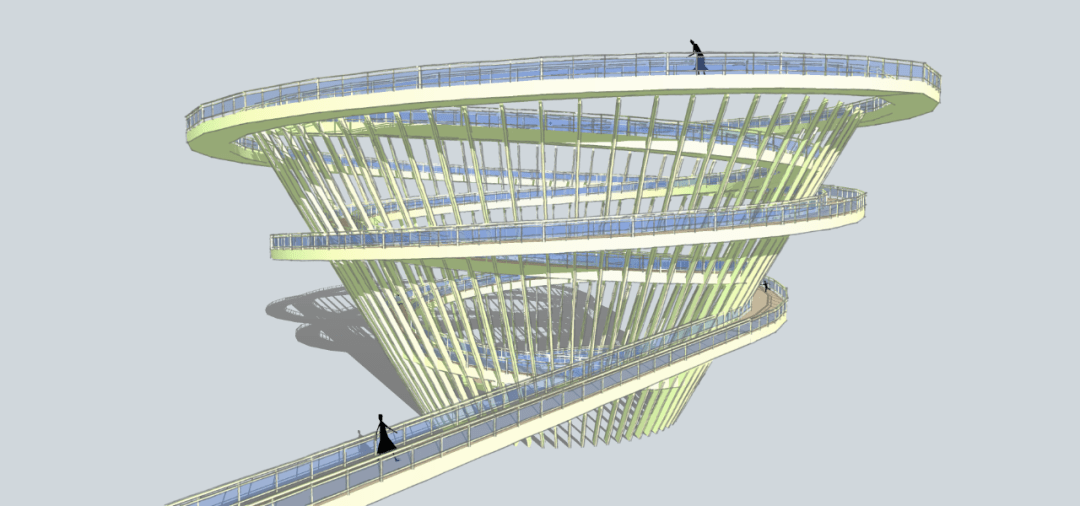

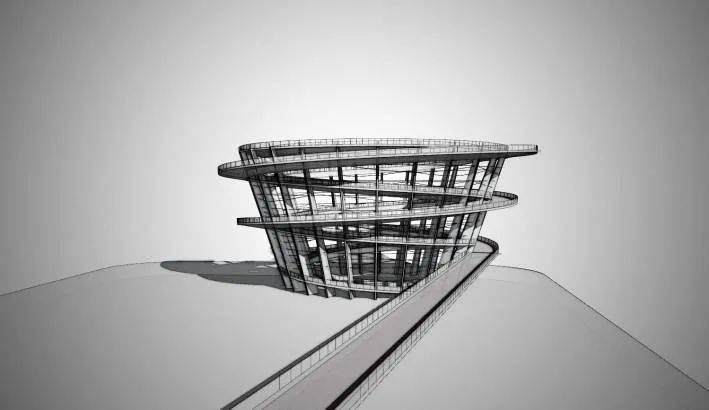

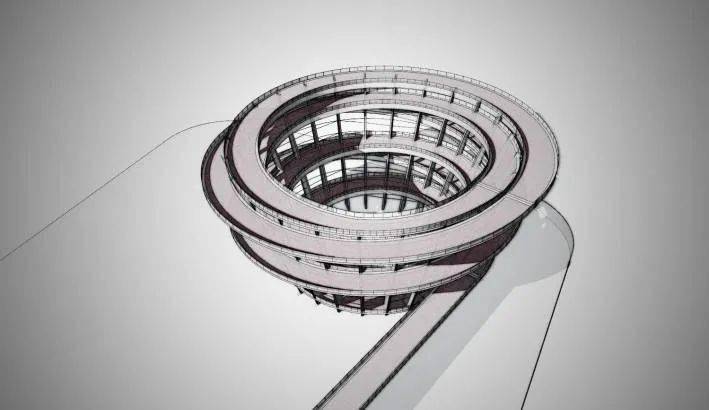

建模作品展示

具体该如何建模？

一起来看看吧

一妹语音讲解视频教程

视频录制：瞬息千里

视频配音：万剑归一

点击

完整视频地址

除了小吧这一键生成的方法

下面还有3种方法呢

方法一

撒冷

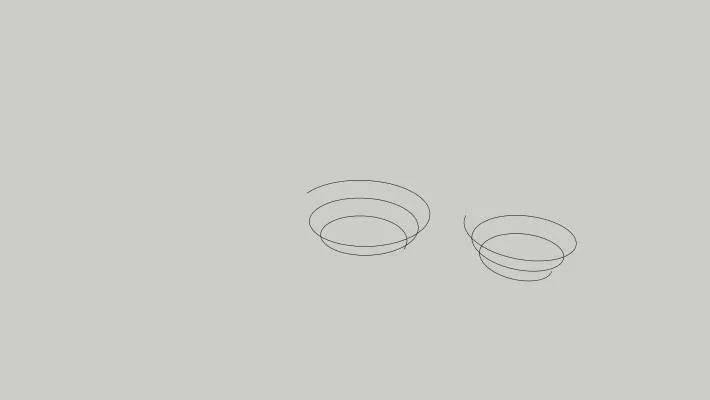

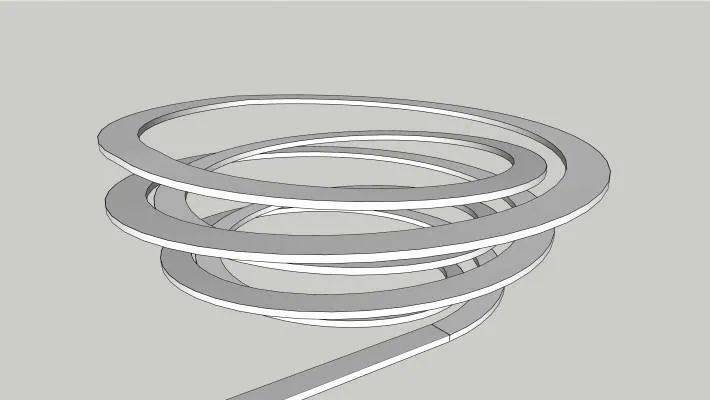

1、画一个螺旋线调整好参数，再复制一个缩小倍，将两个螺旋线连接。

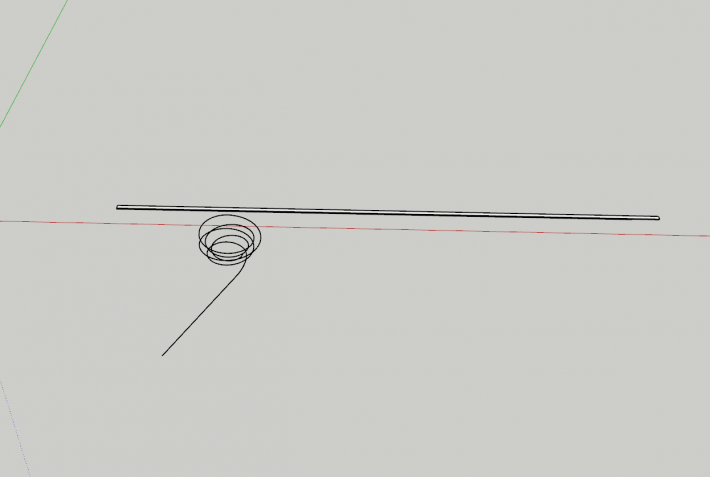

2、在旁边画一个矩形，调整好大小比例，打组，在旁边画一条平行于红轴的线， 形体弯曲(SUAPP编号118)。

3、提取螺旋坡表面的线， 拉线成面(SUAPP编号156)，得到护栏玻璃。

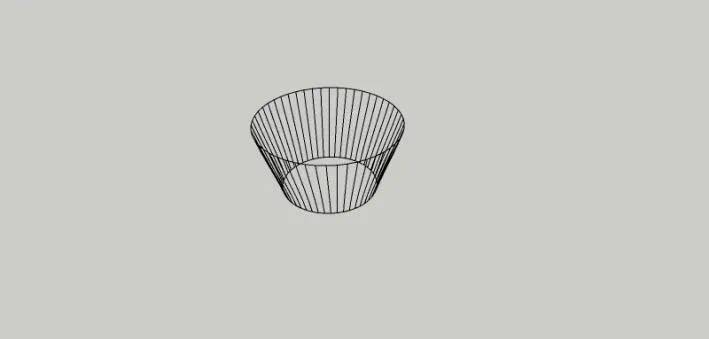

4、根据螺旋线的半径和高画两个圆， 曲线放样(SUAPP编号427)，提取竖向线， 线转方柱(SUAPP编号271)，结合调整一下。

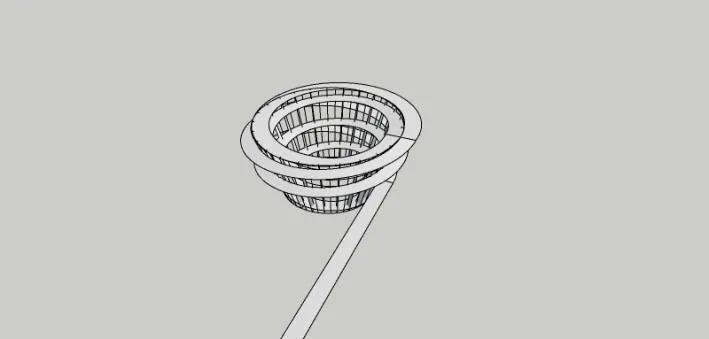

5、最后组合在一起就好了。

方法二

吴仁迪

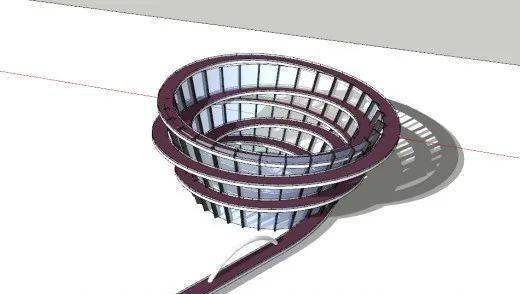

1、建2个不同内径圈圈，直接拉升得到结构线。

2、估摸着数量建出结构柱，环形阵列。

3、重点来了， 螺旋坡道(SUAPP编号362)，输入内外径+高度等数据生成外坡道。

4、同理生成内坡道。

5、后面就简单了+1点细节收尾。

方法三

大鱼吞舟

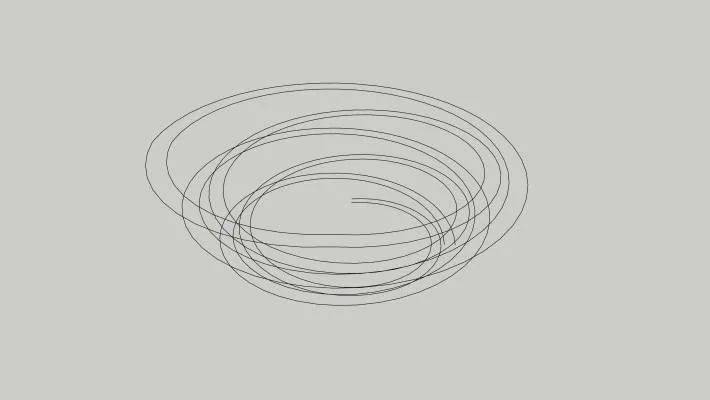

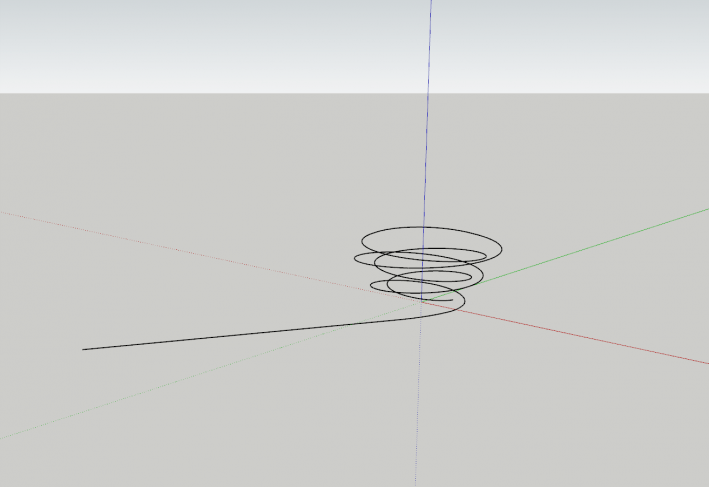

1.先用画螺旋线画一根，复制一根缩小到80％，旋转半圈，用弧线将两根连起来，成为一整根双螺旋线。

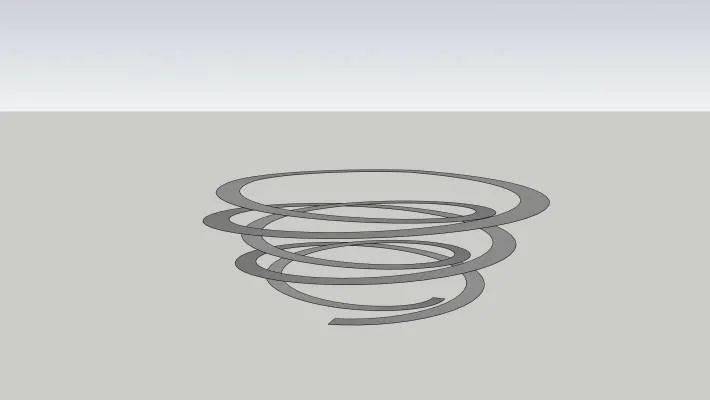

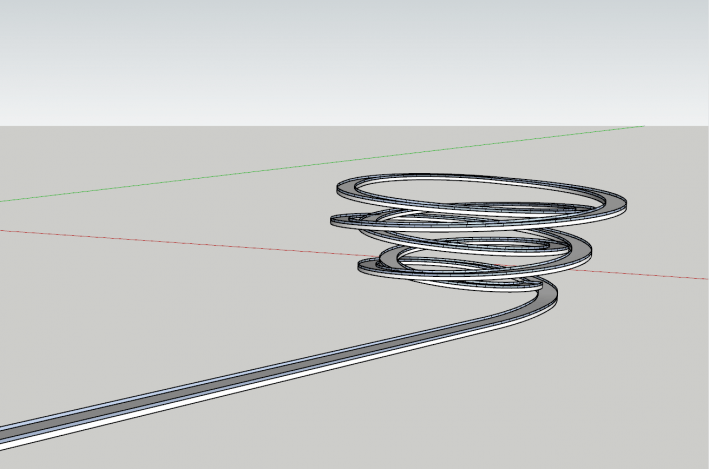

2.把这根双螺旋线复制一下，缩小到85％，放样，形成坡道。

3.用 联合推拉(SUAPP编号94)做出坡道厚度，用 拉线成面(SUAPP编号156)和 线转圆柱(SUAPP编号148)做出扶手玻璃。

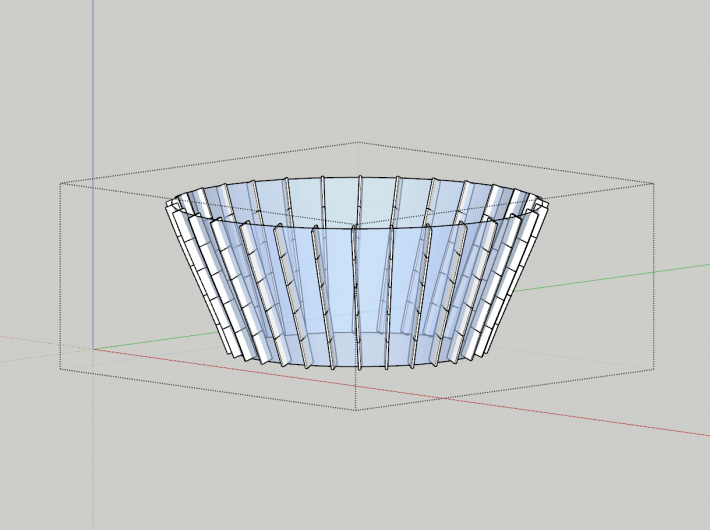

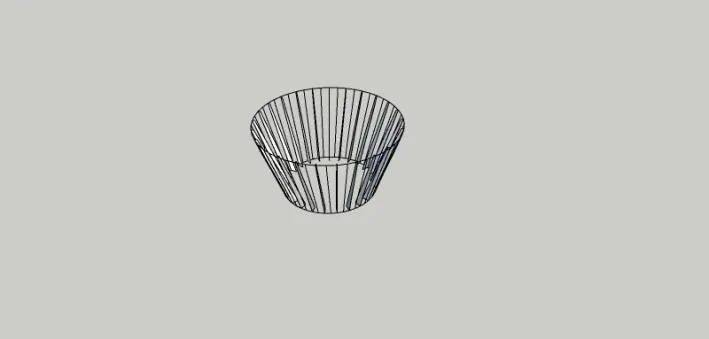

4.做里面的玻璃墙，画两个同心圆， 曲线放样(SUAPP编号427)；再提取竖向结构线，焊接曲线，把圆台扩大一下再提取竖向结构线，放样，保证竖板是指向圆心的。最后用 贝兹曲线(SUAPP编号96)增加桥的细节，增加玻璃幕墙下部细节。

双螺旋观景台建模是不是很简单呢

如有疑问欢迎留言讨论
