74ls163是同步清零吗_74ls161与74ls163有什么区别

74LS163介绍

74LS163是常用的四位二进制可预置的同步加法计数器，他可以灵活的运用在各种数字电路，以及单片机系统种实现分频器等很多重要的功能。

1、74ls163引脚图

2、74ls163引脚功能

时钟CP和四个数据输入端P0~P3清零/MR使能CEP，CET置数PE

数据输出端Q0~Q3

以及进位输出TC.(TC=Q0·Q1·Q2·Q3·CET)

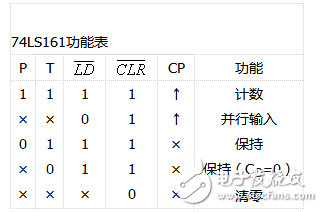

3、74ls163功能表

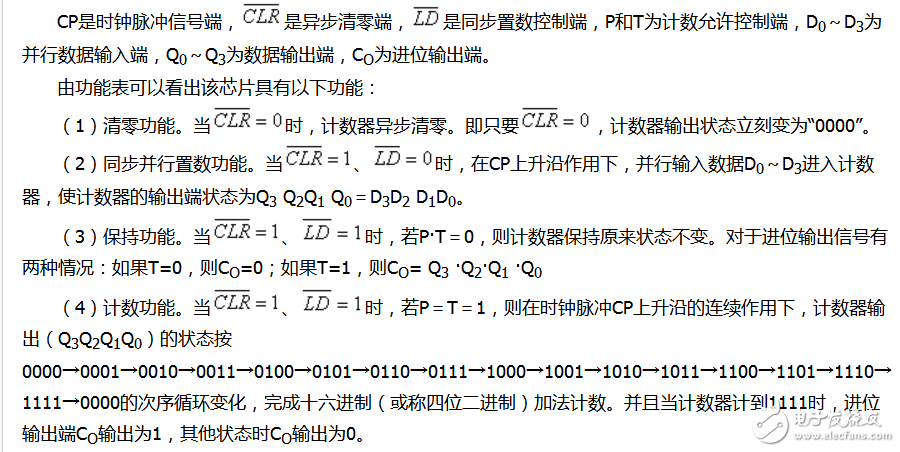

从74LS163功能表功能表中可以知道，当清零端CR=“0”，计数器输出Q3、Q2、Q1、Q0立即为全“0”，这个时候为异步复位功能。当CR=“1”且LD=“0”时，在CP信号上升沿作用后，74LS163输出端Q3、Q2、Q1、Q0的状态分别与并行数据输入端D3，D2，D1，D0的状态一样，为同步置数功能。而只有当CR=LD=EP=ET=“1”、CP脉冲上升沿作用后，计数器加1。74LS163还有一个进位输出端CO，其逻辑关系是CO=Q0·Q1·Q2·Q3·CET。合理应用计数器的清零功能和置数功能，一片74LS163可以组成16进制以下的任意进制分频器。

74LS161介绍

74LS161为二进制同步计数器，具有同步预置数、异步清零以及保持等功能。

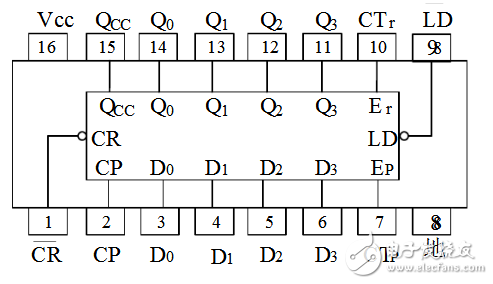

1、74LS161引脚图

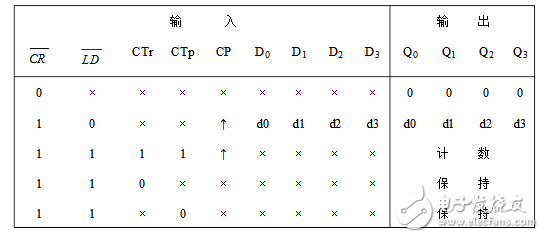

2、74LS161真值表及功能

注：QCC=CTr·Q0·Q1·Q2·Q3

从功能表的第一行可知，当CR＝0(输入低电平)，则不管其他输入端(包括CP端)状态如何，四个数据输出端QA、QB、QC、QD全部清零。由于这一清零操作不需要时钟脉冲CP配合(即不管CP是什么状态都行)，所以CR为异步清零端，且低电平有效，也可以说该计数器具有“异步清零”功能。

从功能表的第二行可知，当CR＝1且LD＝0时，时钟脉冲CP上升沿到达，四个数据输出端QA、QB、QC、QD同时分别接收并行数据输入信号a、b、c、d。由于这个置数操作必须有CP上升沿配合，并与CP上升沿同步，所以称那么该芯片具有“同步置数”功能。

从功能表的第三行可知，当LD＝CR＝1，CTr＝CTp＝1时，则对计数脉冲CP实现同步十进制加计数；而从功能表的第四行又知道，当CR＝LD＝1时，只要CTr和ENP中有一个为0，则不管CP状态如何(包括上升沿)，计数器所有数据输出都保持原状态不变。因此，CTr和CTp应该为计数控制端，当它们同时为1时，计数器执行正常同步计数功能；而当它们有一个为0时，计数器执行保持功能。

另外，进位输出QCC=CTr·Q0·Q1·Q2·Q3表明，进位输出端仅当计数控制端CTr＝1且计数器状态为15时它才为1，否则为0。

3、74LS161逻辑功能

74ls161与74ls163有什么区别？

74LS161和74LS163 都是四位二进制同步计数器。两种芯片引脚排列一样。只是清零不一样。

74LS161是直接清除。74LS163是同步清除。
