由于材料表征需要，昨天做了碳化钛的TEM图，然后向师兄学习了一点digitalmicrograph软件的使用。这款软件可用于对TEM图的进一步分析，计算材料晶格间距对于分析晶相和成晶情况有很大的帮助。但是本人的水平有限，目前研一，刚接触TEM图，仅写下此文章帮助记忆下软件操作，欢迎大佬对此文进行批评指正和补充。

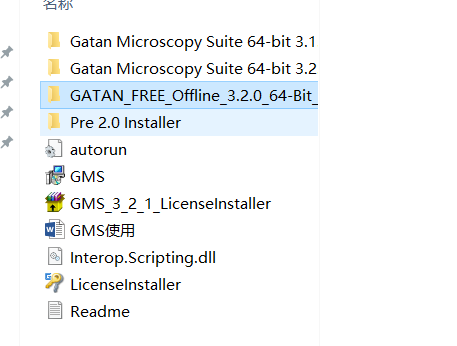

安装部分：首先，打开GMS中此文件夹

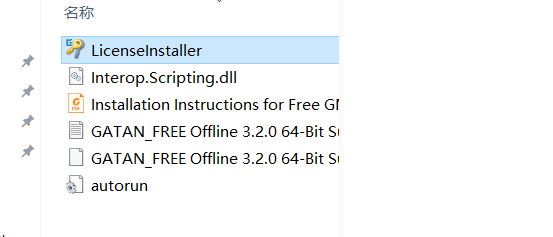

安装Licenselnstaller

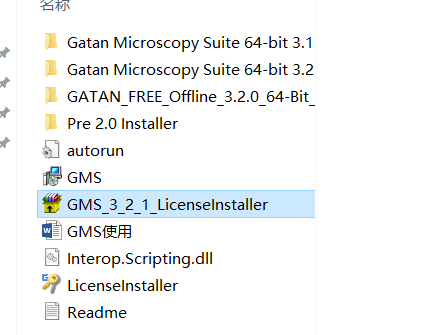

安装GMS文件夹中GMS_3_2_1_Licenseinstaller

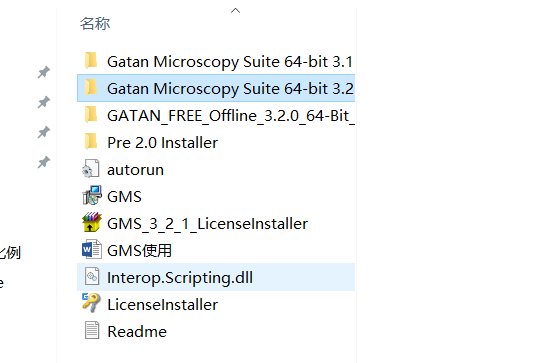

打开此文件夹

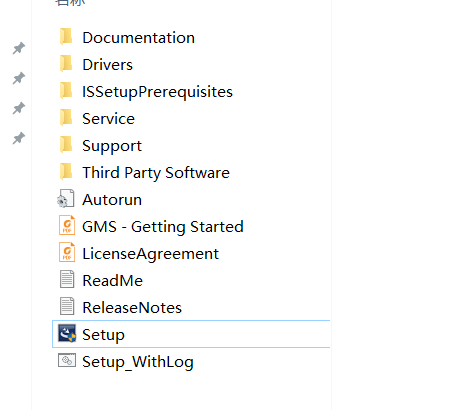

安装setup

按照提示即可安装完成

使用部分(在此仅写上目前会的操作)

打开GMS软件

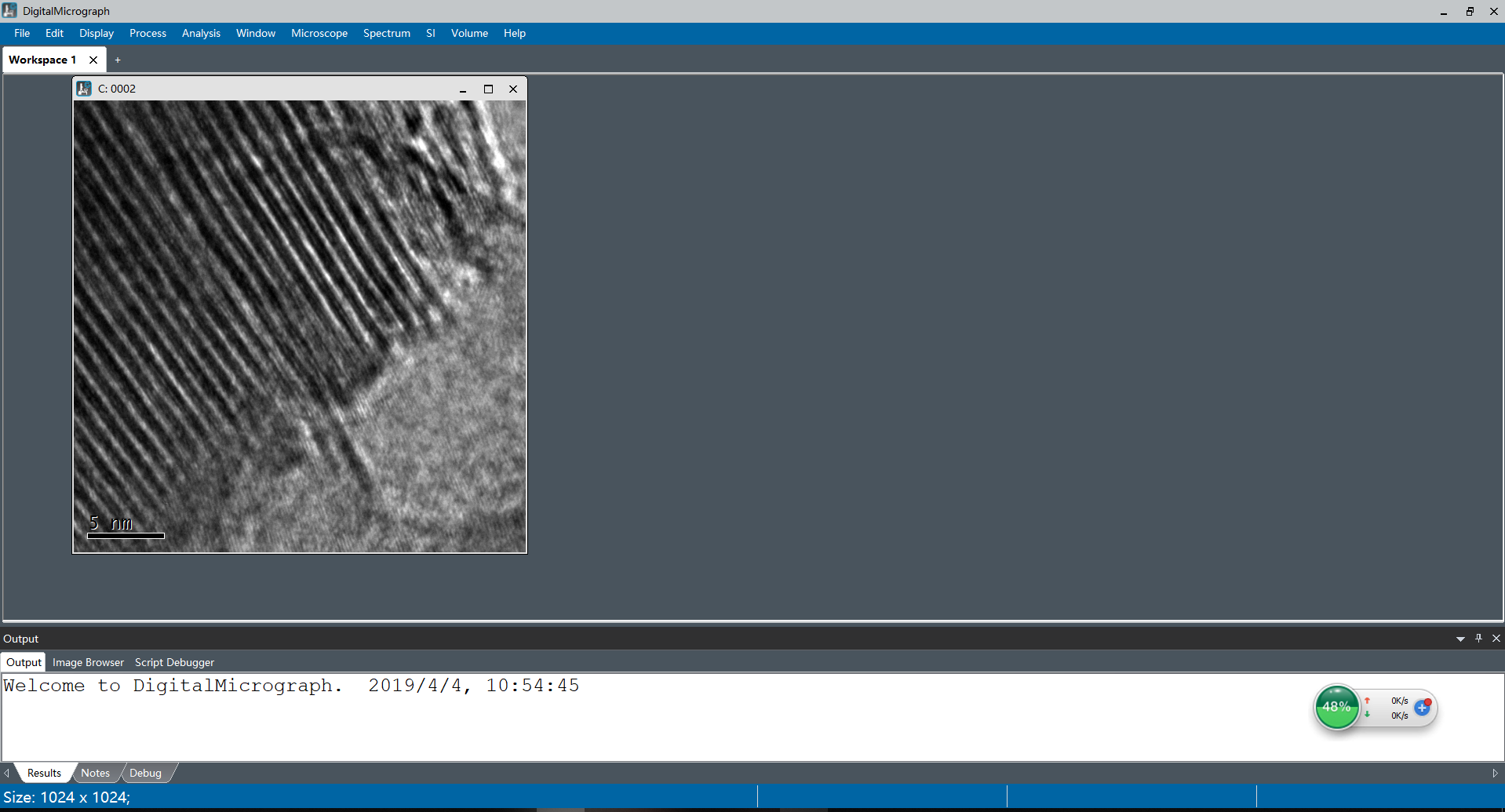

首先打开一个TEM图

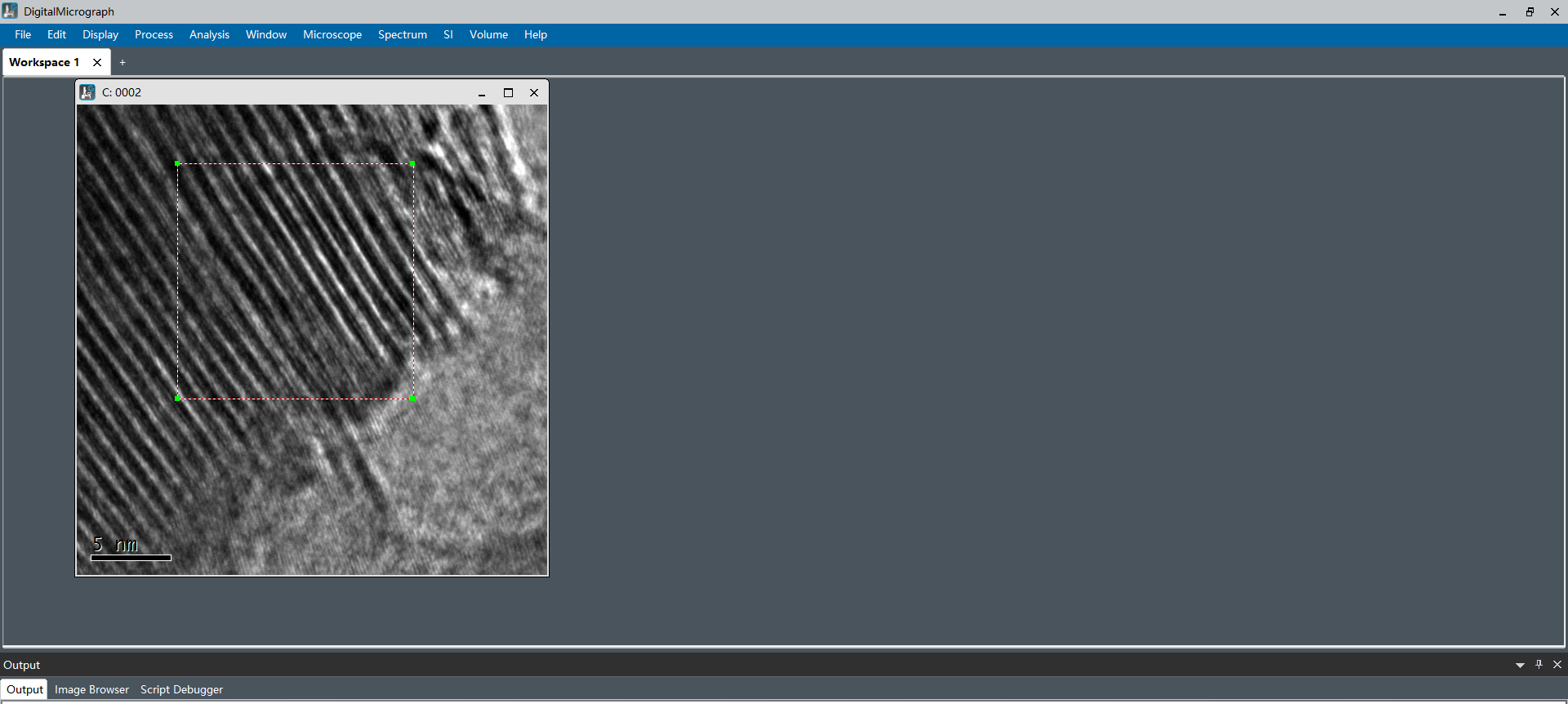

1 选定区域

选定区域可以进行TEM部分限域的操作

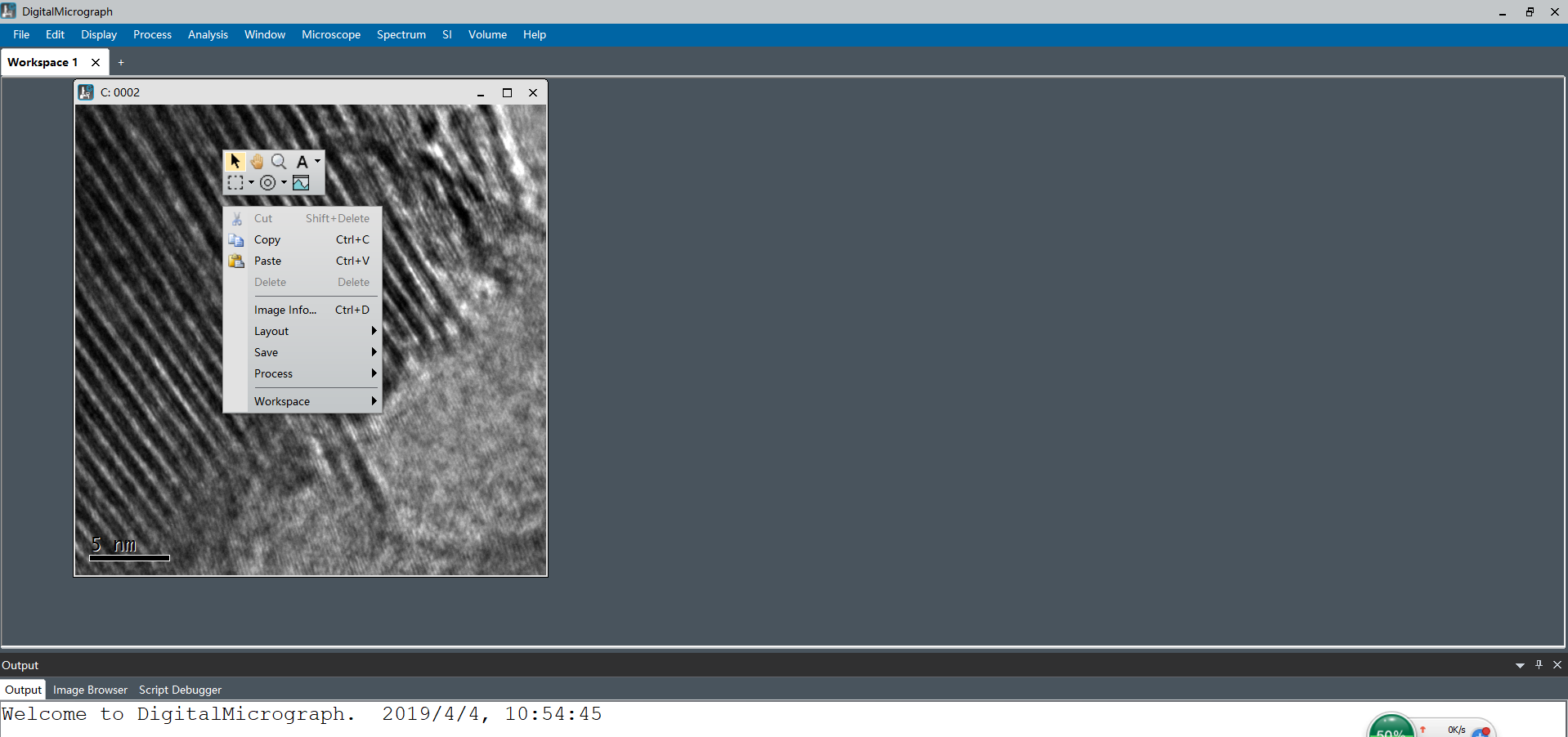

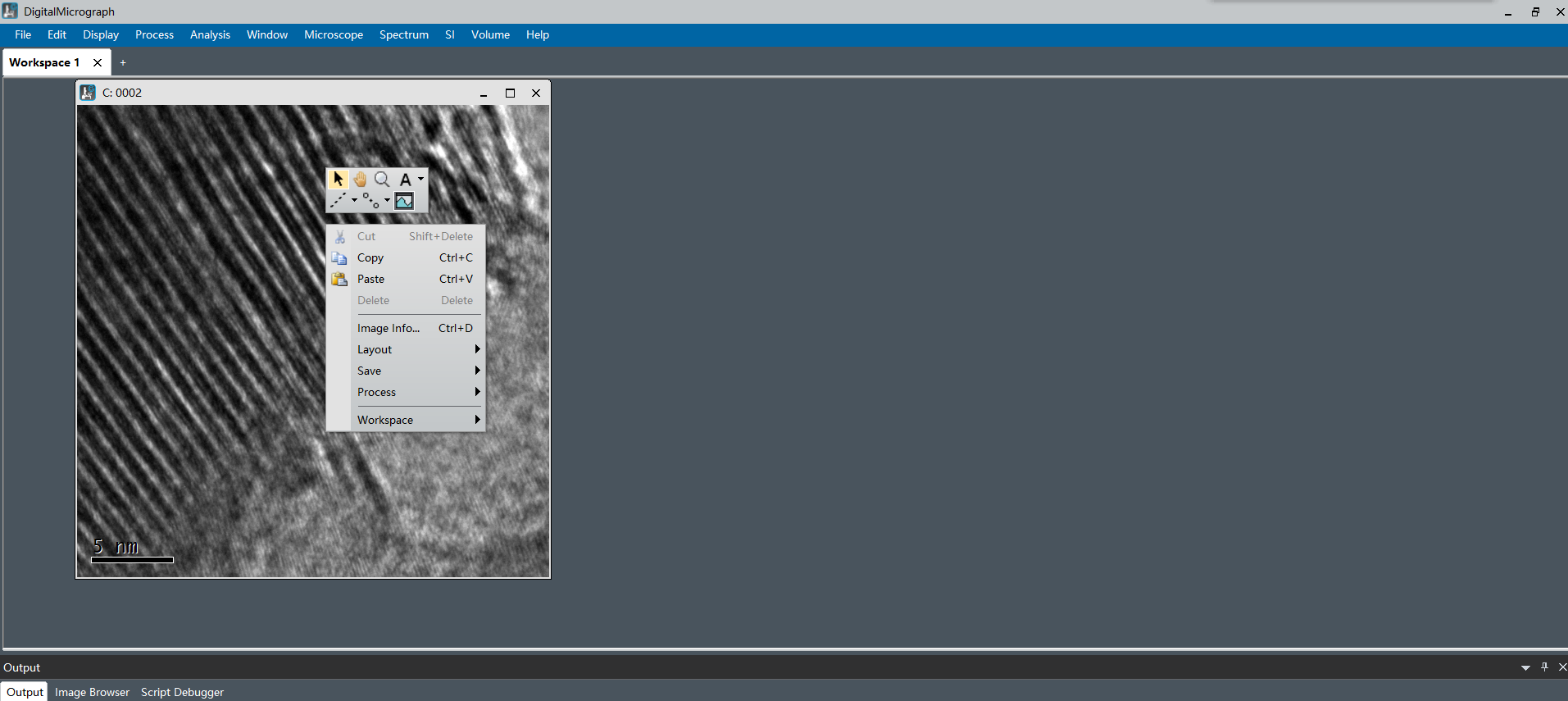

鼠标再操作界面右击鼠标

点击虚线方框-选定操作区域(按住alt拖动鼠标可矩形选定)

2傅里叶变换

傅里叶变化可以观察SEAD图，观察材料衍射点或衍射环。

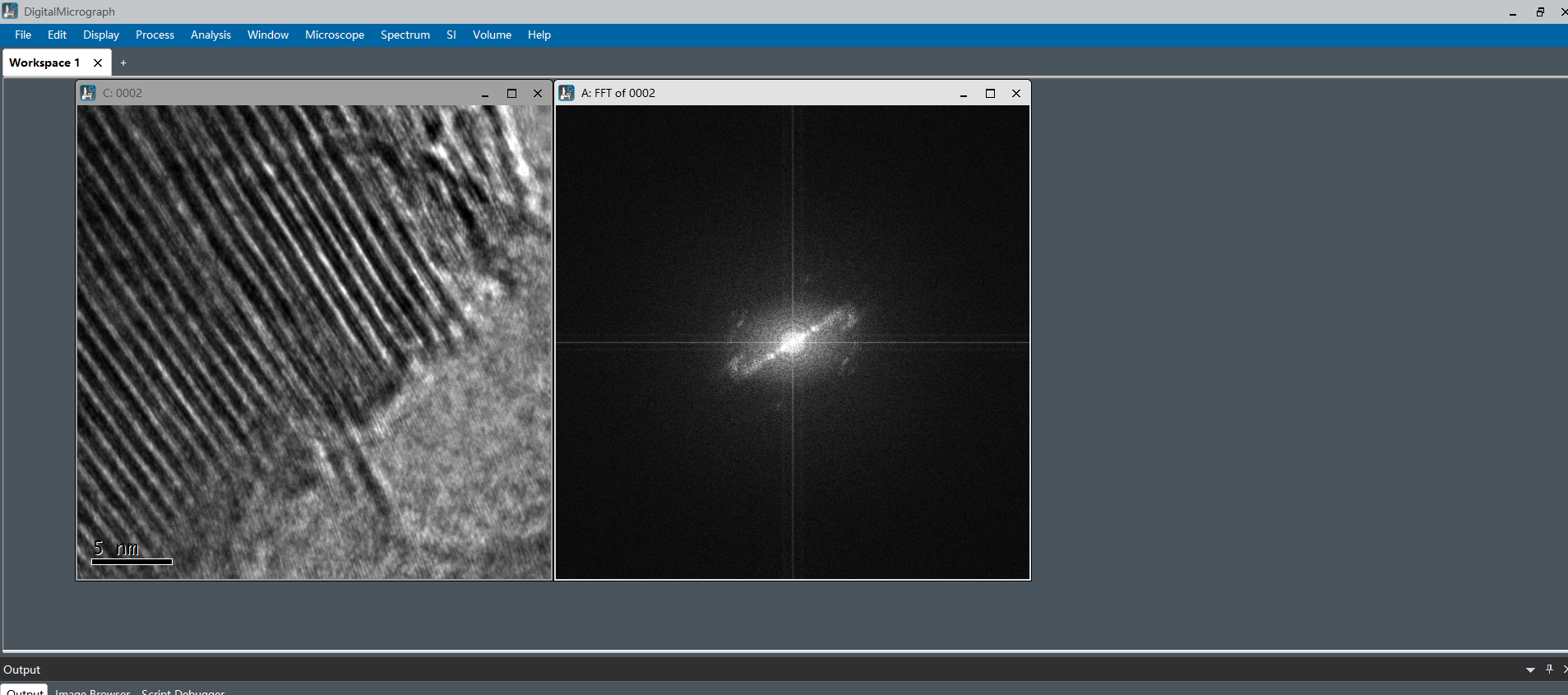

点击process-FFT

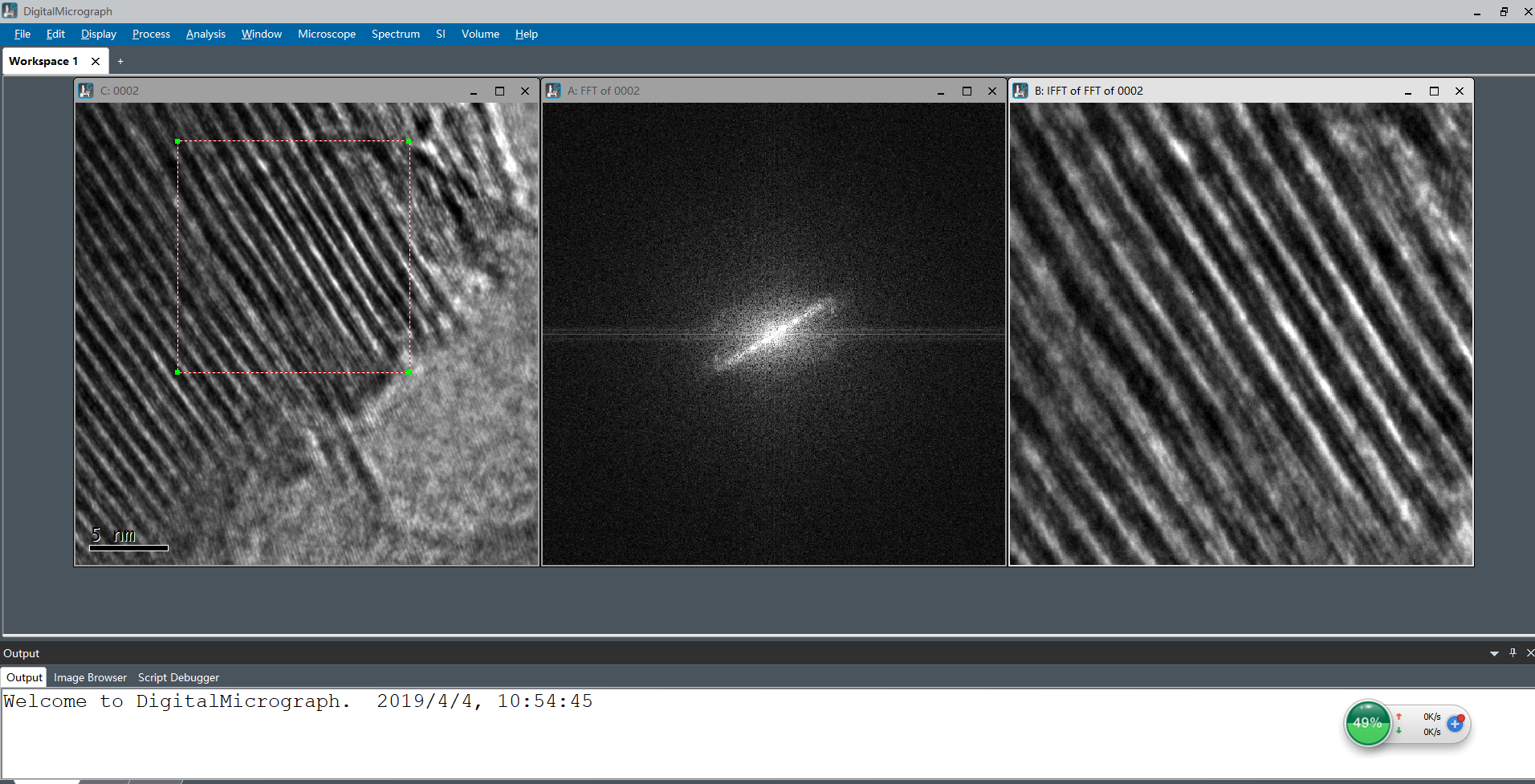

3 反傅里叶变换(反傅里叶变换可以使TEM图清晰化，一般是选定特定区域操作)

点击Process-inverse FFT

通过遮住特定衍射环之后反傅里叶变换可以得到想要的环所垂直的晶面

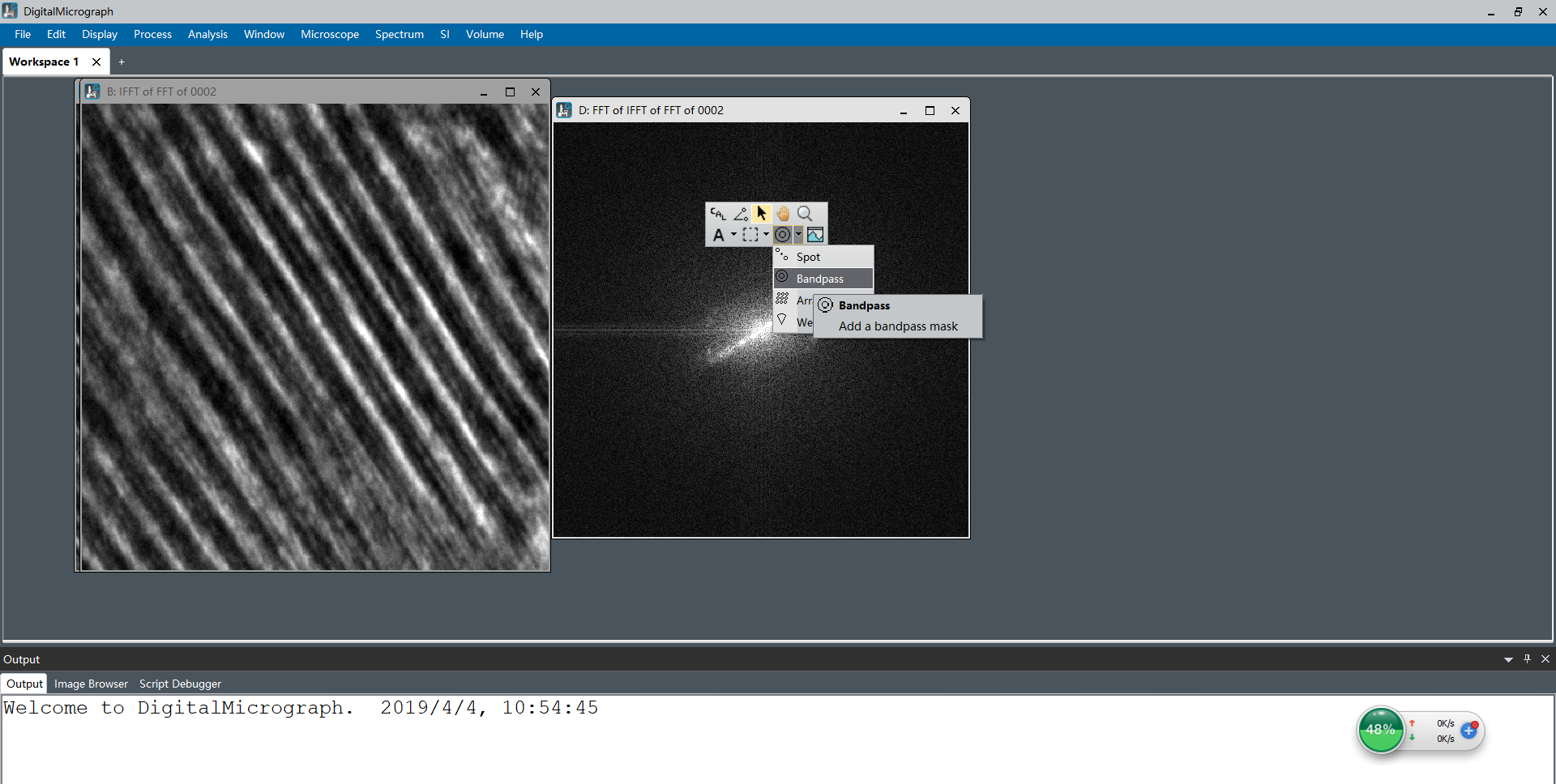

在FFT变换图右击鼠标

选定衍射点时后反FFT可得到想要的TEM

4 量取晶格间距d

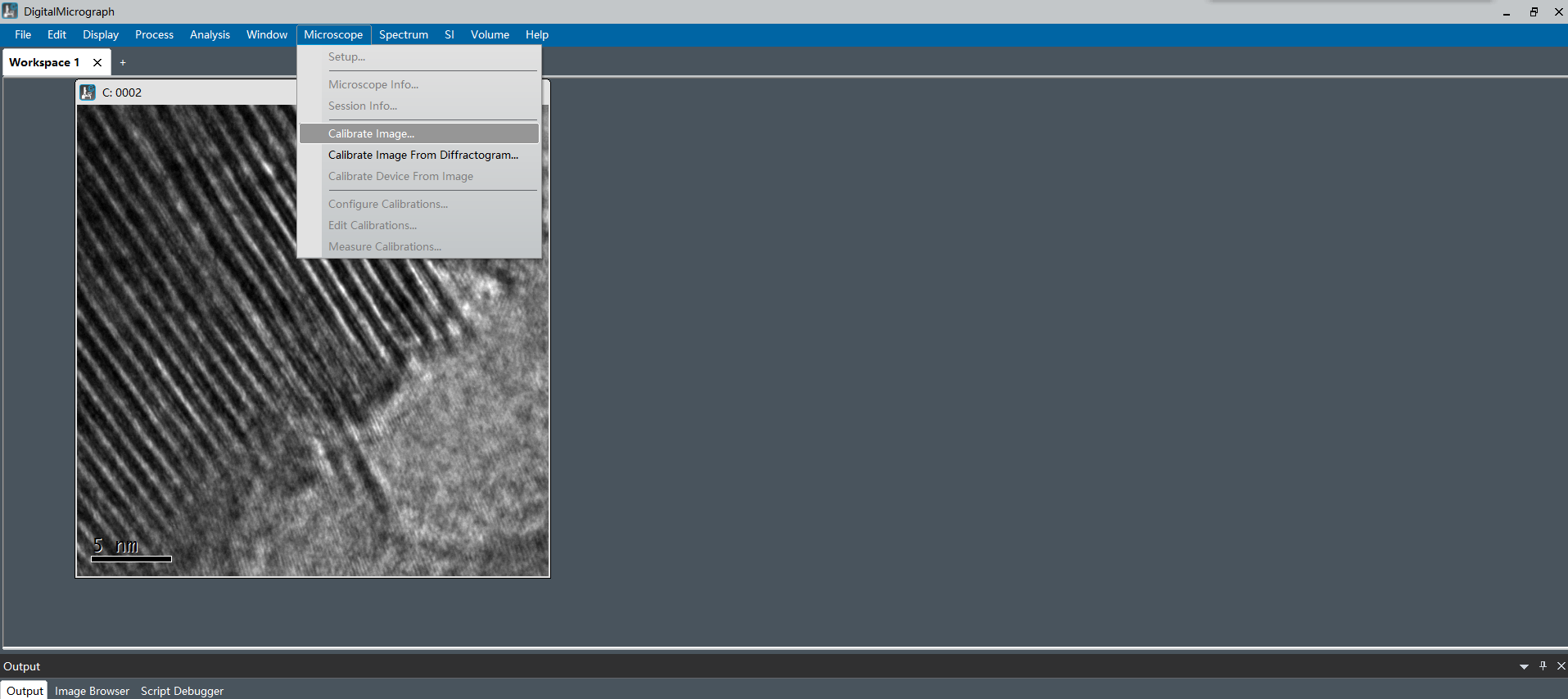

点击Microscope-calibrate image

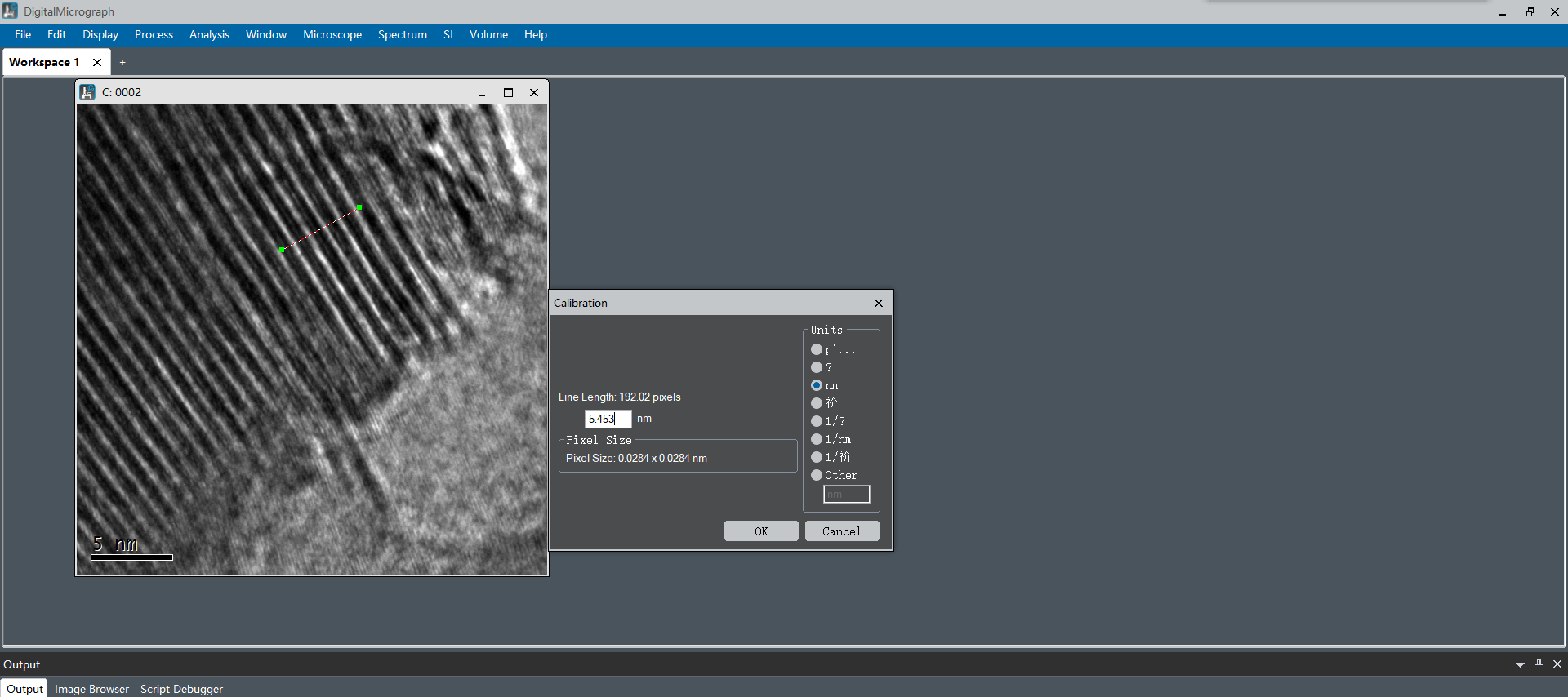

量取标尺，点击ok输入5.00nm，点击ok

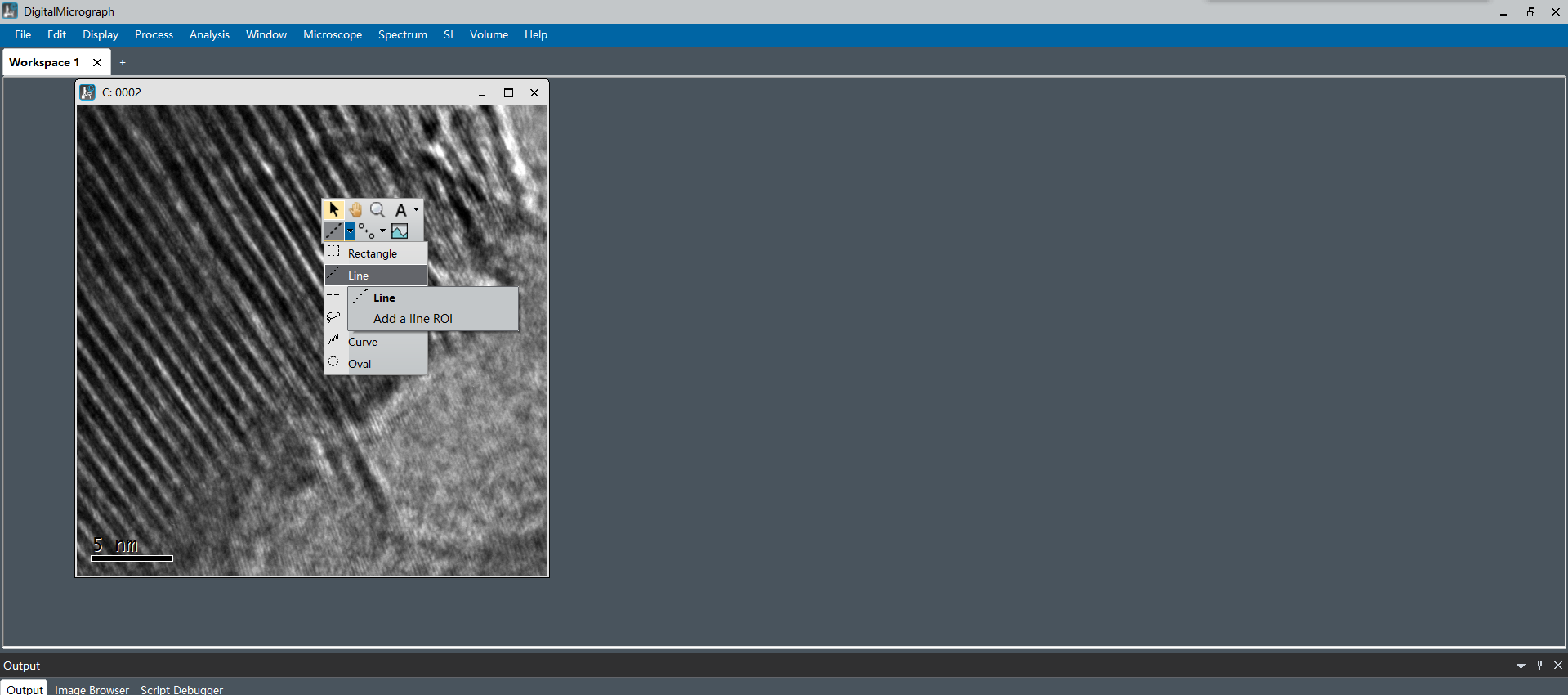

右键，拾取虚线

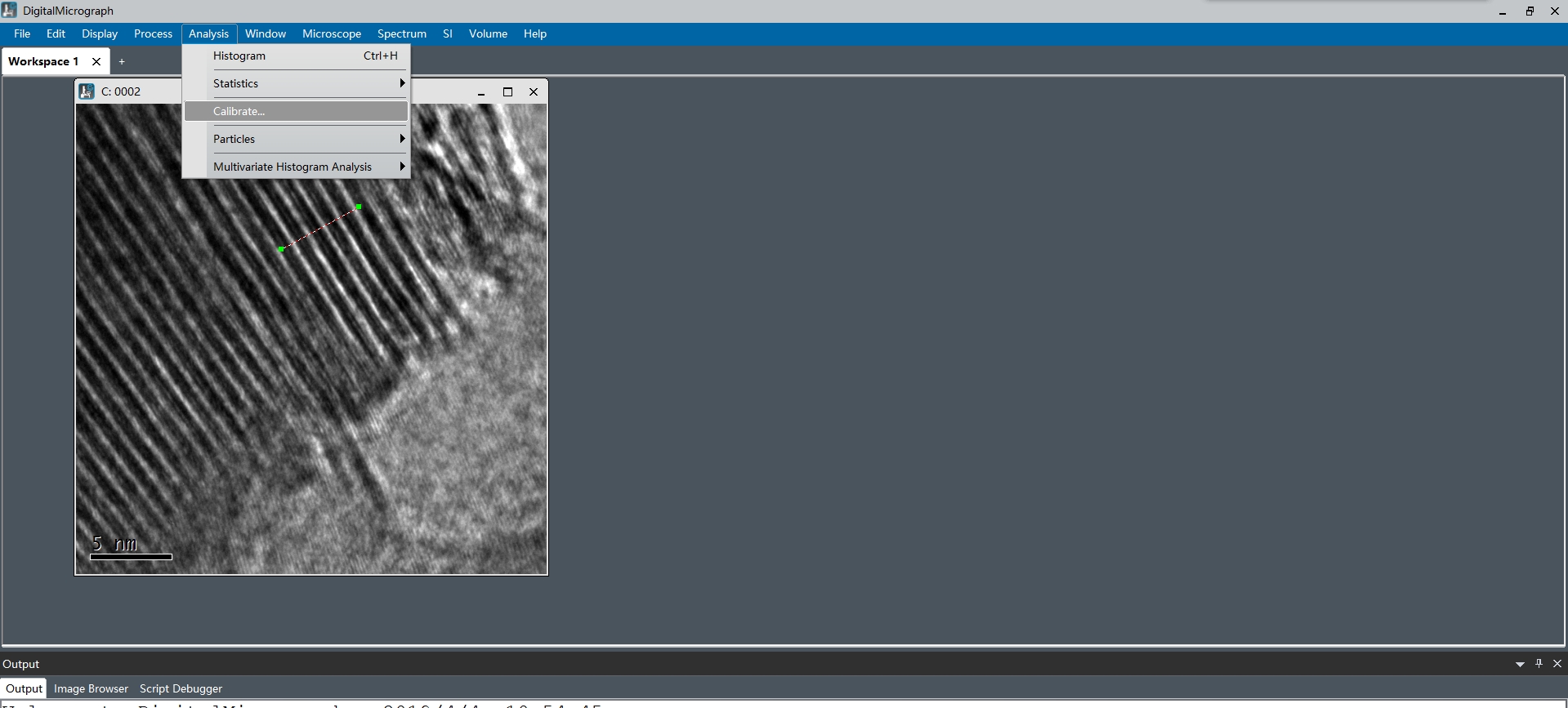

拉取一条虚线后点击Analasis-calibrate

得到所测间距

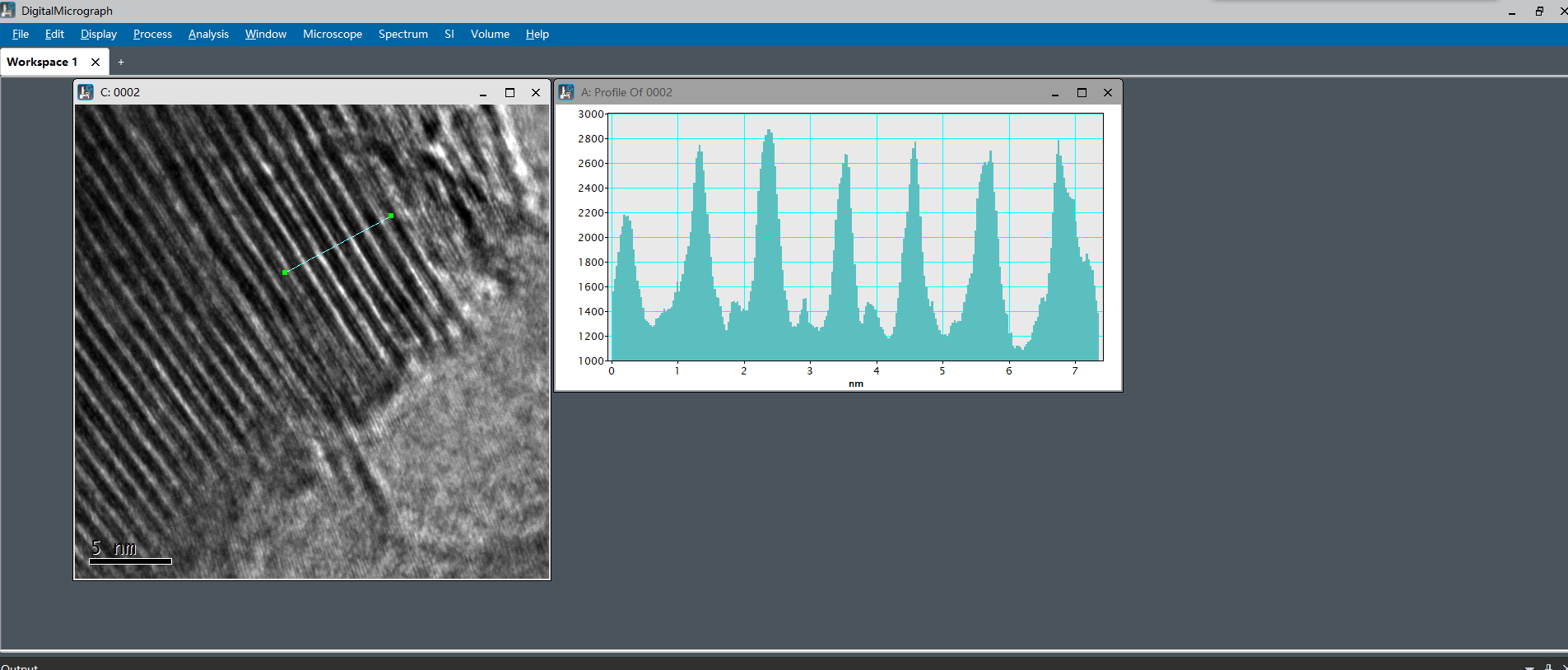

5 画间距峰值图

右击鼠标选择图片图标

拉取一条垂直直线

在峰值图中拉动鼠标即可量取晶格间距d

最后附上软件包

链接：https://pan.baidu.com/s/1MeO8M5W0xlV4StB3Q3jfvQ

提取码：v1wp

复制这段内容后打开百度网盘手机App，操作更方便哦

谢谢大家！
