37款传感器和模块的提法，在网络上广泛流传，其实Arduino能够兼容的传感器模块肯定是不止37种的。鉴于本人手头积累了一些传感器与模块，依照实践出真知（动手试试）的理念，以学习和交流为目的，这里准备逐一做做实验，不管能否成功，都会记录下来---小小的进步或是搞不定的问题，希望能够抛砖引玉。

【Arduino】168种传感器模块系列实验（资料+代码+图形+仿真）

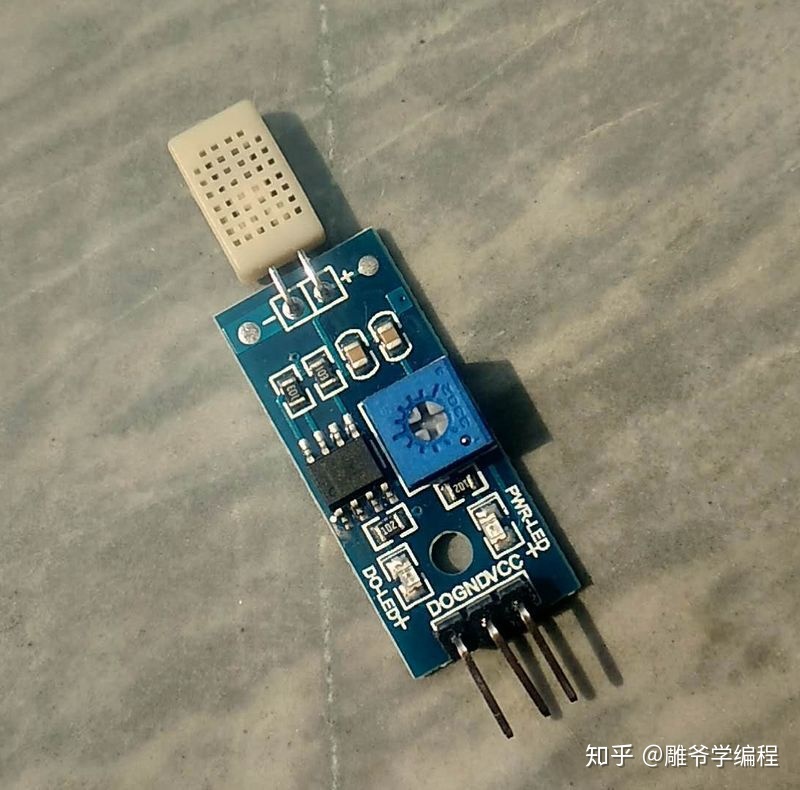

实验之八：湿度传感器模块

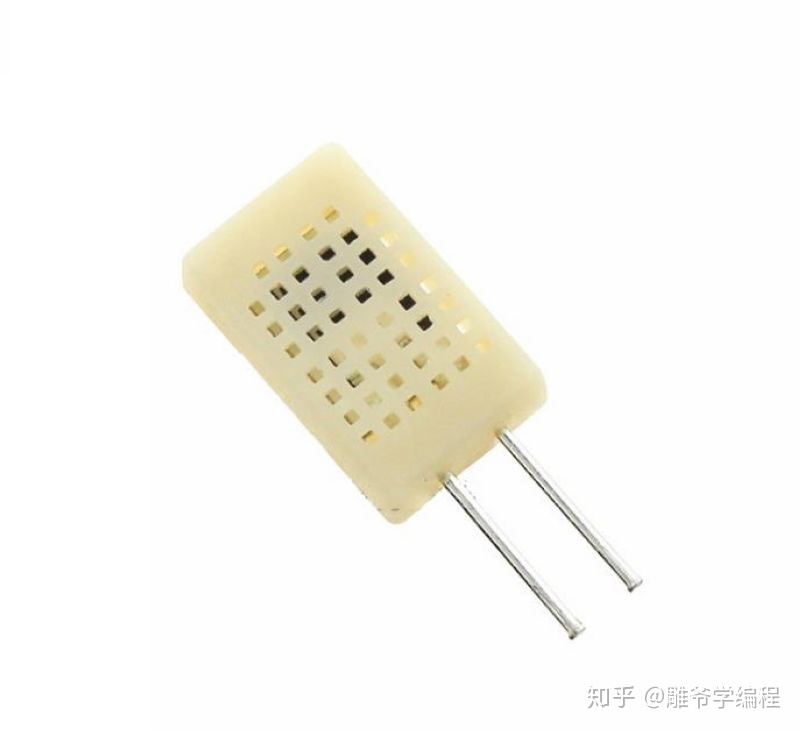

湿敏电阻是一种对环境温度敏感的元件，它的电阻值能随着环境的相对温度变化而变化。 湿敏电阻器在电路中的文字符号用字母“R”或“RS”表示，其电路图形符号如下。

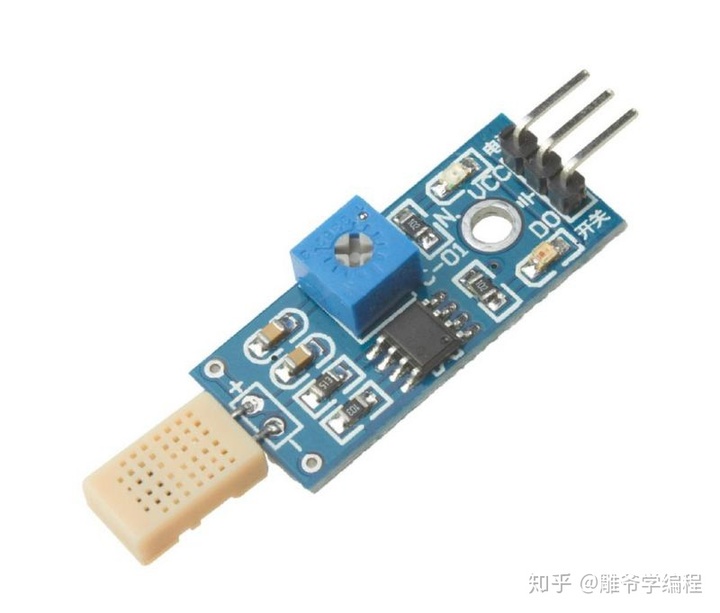

模块特色：

1、工作电压 3.3V-5V

2、设有固定螺栓孔，方便安装

3、配电位器调节温度检测阀值

4、使用宽电压 LM393 比较器

5、采用优质 HR202 湿敏传感器

6、小板 PCB 尺寸：3.2cm x 1.4cm

7、比较器输出，信号干净，波形好，驱动能力强，超过 15mA

8、输出形式 ：数字开关量输出（0 和 1）或和AO模拟电压输出（4线）

工作原理

表示空气湿度的方法一般有两种，即绝对湿度和相对湿度绝对湿度是指空气中含水置的绝对值&
