原标题:TFT-LCD面板的制造工艺流程(图解)

是什么?这个在这里就不给大家介绍了,需要了解的在网站的产品介绍页面也是有的哦。

TFT-LCD主要的三段制程:

首先是前段Array

前段部分的Array 制程和半导体制程相似,但是不同的是将薄膜电晶体制作在玻璃之上,而不是矽晶圆上面。

然后是中段Cell

中段部分的Cell ,是以前段的Array玻璃作为基板,和彩色的滤光片玻璃基板相结合,并且在两片玻璃基板之间灌入液晶(LC)。

最后是后段Module Assembly (模组组装)

后段模组的组装制程则是将Cell制程之后的玻璃和其他的如电路、外框、背光板等等多种零组件组装生产的作业。

TFT-LCD面板的制作流程:


薄膜晶体管液晶显示屏TFT-LCD)的模块

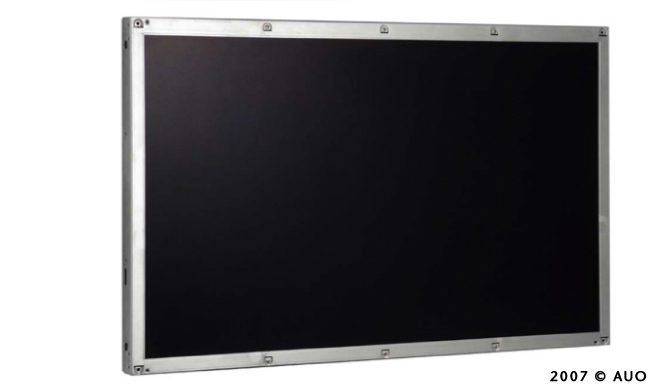

薄膜晶体管液晶显示器模块:


TFT-LCD:三明治一样的构造

就如同三明治一样,将液晶夹杂在两片玻璃基板之间,这两片玻璃基板呢,就是TFT Array玻璃和彩色的滤光片。 在TFT A

TFT(薄膜晶体管)是一种用于液晶显示器的关键技术,它可以控制液晶的亮度和颜色。下面是TFT工艺的基础工艺流程和制程原理的简要介绍: 1. 基板准备:通常使用玻璃基板作为液晶显示器的底板。首先要对基板进行清洗和涂覆特殊的涂层,以提供良好的基底表面。 2. 光刻:在基板上涂覆一层光刻胶,并通过光刻机将图形图案镀刻到光刻胶上。这些图案定义了TFT电路的不同部分。 3. 薄膜沉积:通过物理气相沉积或化学气相沉积技术,在基板上逐层沉积金属、半导体和绝缘材料。这些薄膜将用于制造晶体管和其他电路元件。 4. 蚀刻:使用化学蚀刻或物理蚀刻技术,将多余的薄膜材料从基板上去除,只保留需要的区域。这样就形成了晶体管和电路的结构。 5. 清洗和修整:对基板进行清洗,去除残留的蚀刻剂和杂质。然后进行电路的修整和调整,以确保其性能和可靠性。 6. 封装和组装:将液晶层和后板玻璃层组装在一起,形成液晶显示器的结构。同时连接电路和控制接口,以便驱动液晶显示。 TFT工艺的制程原理是通过在基板上制造一系列的薄膜层和电路,来控制液晶的显示效果。其中,薄膜晶体管是TFT工艺中最关键的部分,它通过控制电流的流动来改变液晶的状态。当电流通过薄膜晶体管时,它可以控制液晶分子的排列方向,从而改变透过液晶的光线的偏振状态,实现显示效果。其他的电路元件如引线、绝缘层等也起到了辅助作用。 这只是TFT工艺的简要介绍,实际的工艺流程和原理还要考虑更多细节和技术要求。不同厂商和不同产品可能会有略微的差异。
