博客原文：ESP8266(Non-OS SDK) 驱动 waveshare 2.9 寸墨水屏（一） - 国际哥的独立博客

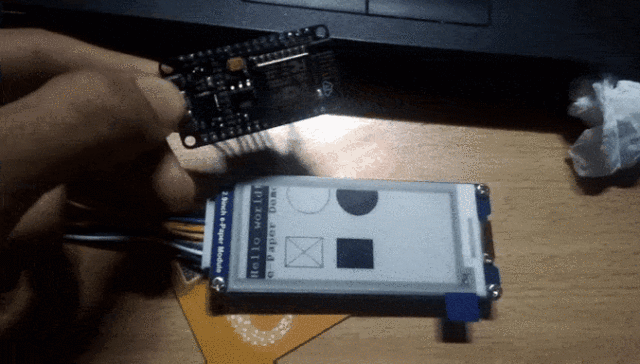

随着屏幕的阵阵闪烁刷新、黑白字符图案浮现眼前，毕业设计总算有了起色。经历了几个下午的不懈努力总算把墨水屏驱动搞定，点亮的何止是小小的墨水屏，还有我骚动的心呐！一开始还想着从头啃芯片手册造轮子，最后由于时间紧迫 + 能力有限，于是想(tou)到(lan)把微雪提供的 STM32 例程移植到 8266。

由于都是纯 C 的代码，整个过程说不上十分艰辛，但也踩了不少坑：从最初对 8266 硬件 SPI 的不明觉厉，到迫于无奈用 GPIO 软件模拟、最后移植适配官方 STM32 例程，与网上的 Arduino、Lua 实现不同，我是在乐鑫 Non-OS SDK 环境下开发，步骤稍多，特此记录。

开发环境

1. SDK：ESP8266_NONOS_SDK-2.1.0 Toolchain：乐鑫标配 VirtualBox + lubuntu 编译环境
2. Editor：VS Code / Nodepad++ / 随便你啦
3. board: NodeMCU

友情提示：没有接触过 8266 SDK 开发？没事，在正式开始之前，请按照文档《ESP8266 SDK 入门指南》把编译、下载的流程玩一遍即可。

屏幕相关资料

• 产品详情：2.9inch e-Paper Module - Waveshare Wiki
• 用户手册：2.9inch-e-paper-user-manual-cn.pdf
• 数据手册：2.9inch e-Paper Datasheet.pdf
• 例程源码：2.9inch_e-Paper_Module_code.7z

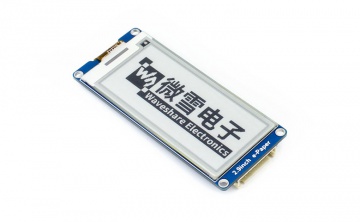

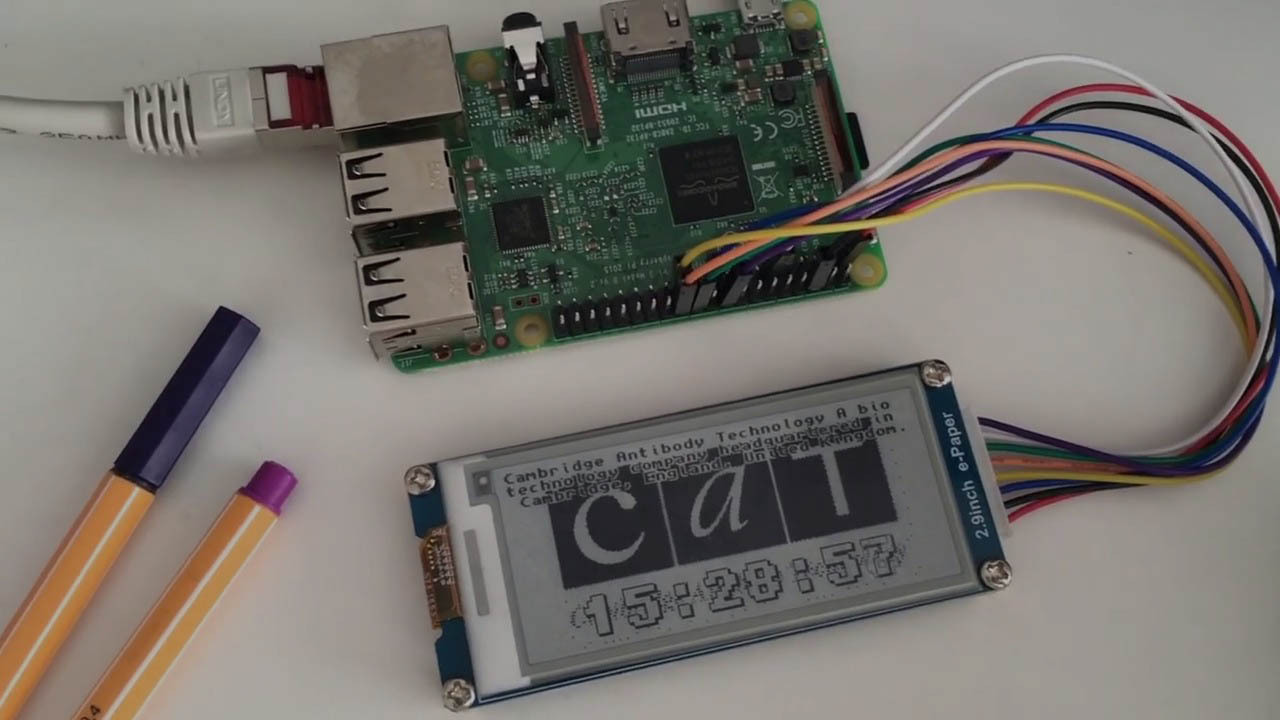

waveshare 2.9 寸黑白墨水屏（模块）介绍

产品参数

电压：3.3 V

通信接口：3-wire SPI、 4-wire SPI

分辨率：296 × 128

显示颜色：黑、白

灰度等级：2

刷新时间：2-3 s

管脚定义

VCC3.3 VGNDGNDDINSPI 通信 MOSI 引脚CLKSPI 通信 SCK 引脚CSSPI 片选引脚（低电平有效）DC数据/命令控制引脚（高电平表示数据，低电平表示命令）RSY外部复位引脚（低电平复位）BUSY忙状态输出引脚（高电平表示忙）

数据显示原理

屏幕通过 SPI 总线与 MCU 连接作为从机使用，通过接受命令/数据完成相应功能。和其他模块相似，墨水屏 SPI 总线上传输的比特位也分为数据和命令两种类型，并根据 DC 引脚电平区分（高电平数据低电平命令）。而其中最重要的数据便是显存了，它决定着屏幕每个像素点的状态，控制显示内容。

2.9 寸墨水屏分辨率为 296 × 128，即宽度有 296 个像素点、高度有 128 个像素点。对应到显存数据就是横向每 8 个点用一个字节表示（1 byte = 8 pixels），一行就包含 296/8 = 37 个字节，共有 128 行。显示方式是从左到右从上到下，如下图所示：
